产品详情
· 型号：UFC719AE01（常见关联料号 3BHB003041R0101、3BHB00072R0101）
· 品牌：ABB
· 系列：UFC719 系列 I/O Control Board — 用于 ACS1000/ACS2000 中压变频器及 UNITROL 励磁系统
规格参数
- 产品类型：I/O 控制接口板（混合数字量+模拟量信号处理），变频器/励磁柜内部插槽板
- 适用设备：ABB ACS1000、ACS2000 中压交流传动；UNITROL 5000/6000 励磁控制系统（部分版本）
- 关联料号：3BHB003041R0101（I/O 板本体）、3BHB00072R0101（配套或子板，以实物 BOM 为准）
- I/O 配置：混合多通道—数字量输入(DI) 数路～数十路 24V DC、数字量输出(DO) 继电器/晶体管、模拟量输入(AI) 4～8 路 ±10V/4-20mA、模拟量输出(AO) 2～4 路（具体通道数以该柜 BOM 为准）
- 信号分辨率：AI 典型 12～16 bit
- 供电方式：由柜内背板或直流电源模块供 +24V DC（±10%），典型功耗 5～10W
- 内部通讯：与变频器主控 CPU 通过内部并行总线或串行链路（有时经 3BHB003041R0101 光纤耦合子板）
- 外部通讯接口：RS-485（Modbus RTU，用于柜外调试/扩展），部分版本带以太网口或 CAN
- 电气隔离：现场 I/O 通道组间及与逻辑侧光电/变压器隔离（典型 ≥1500V AC，具体查原厂图纸）
- 状态指示：板载 LED（PWR / RUN / ERR / CHx 状态）
- 工作温度：约 -25 ～ +70℃（存储 -40 ～ +85℃）
- 湿度：5%～95% RH 非凝露

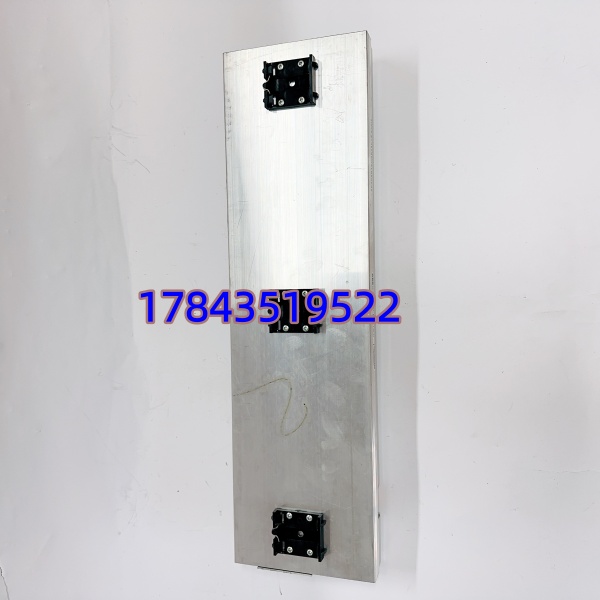

- 安装方式：导向插槽或螺柱固定于变频器/励磁柜控制箱内部，带固定把手/锁扣
- 尺寸/重量：约 453×128×48mm / ≈0.6～1.0kg（不同版本略有差异，以实物为准）
- 认证：CE、UL、RoHS（以具体批次铭牌为准）
产品介绍

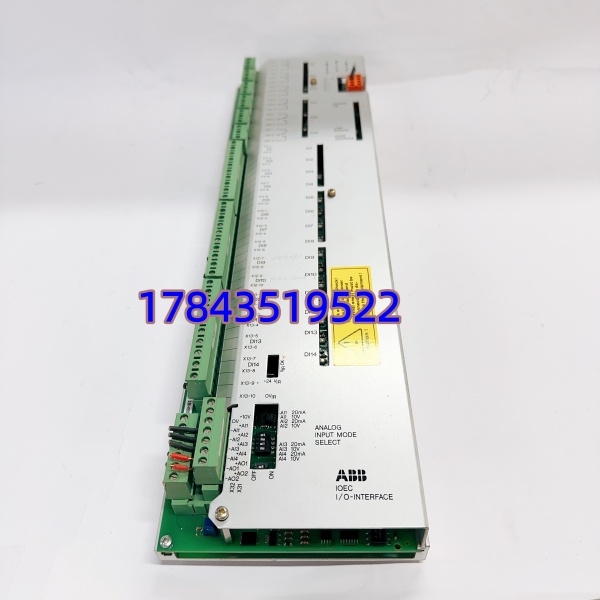

UFC719AE01 是 ABB 中压传动和励磁装置里的内部 I/O 处理板，一头接柜内主控 CPU 总线，一头接外部 DI（启停命令、联锁）、AI（电流/电压反馈、温度）、DO（报警接点）、AO（给定输出）。它不做顶层控制策略，只负责信号调理、隔离和打包上传。组态参数在传动/励磁的上位软件（DriveWindow / Unitrol 调试软件）里配置，板子本身无独立工程文件。
坦白讲，这块板故障率在传动柜里偏低，多数”I/O 通道异常”是外部接线短路或柜内 24V 电源跌落导致。真坏通常是雷击感应或过压打坏模拟量前端。有一点要注意：不同年份的 ACS1000/UNITROL 版本 UFC719AE01 子板搭配可能不同（3BHB003041R0101 vs R0001 等），换件前务必拍下旧板正反面及连线，核对 BOM，别只看型号字母一样就装。
应用场景与行业案例
我在现场碰过 ACS1000 驱动水泥磨主电机，运行中偶发”模拟量输入超量程报警”导致跳闸，量外部 CT 二次电流正常，查是 UFC719AE01 上一片 AI 通道运放老化漂移。换板后消警。
典型场景：
- 电厂励磁系统（UNITROL 5000/6000）：UFC719AE01 做励磁柜本地 DI/AI（PT/CT 信号、灭磁开关位置）采集及 DO（风扇、报警接点）驱动，非它不可因与励磁 CPU 内部总线绑死
- 冶金/矿山 ACS1000/ACS2000 中压变频：作为柜内 I/O 接口板连接现场启停按钮、温度探头、转速反馈，支撑 DriveWindow 在线诊断
- 水电辅机传动改造：保留原 ABB 变频器本体，更换老化 I/O 板恢复模拟量闭环控制
真实案例：某 135MW 机组 UNITROL 5000 励磁柜，春雷后报”AVR 模拟量输入故障”、自动切手动。到现场量 PT 回路正常，拆 UFC719AE01 发现背部靠近光纤耦合器处有轻微烧灼痕迹——雷电感应在量测电缆上窜入打坏 AI 前端。对照 BOM 确认 3BHB003041R0101 版本一致，换新板后励磁自动切回闭环运行正常。要是没备件等调货，机组只能限负荷手动励磁运行，每天损失不好算。
