产品详情

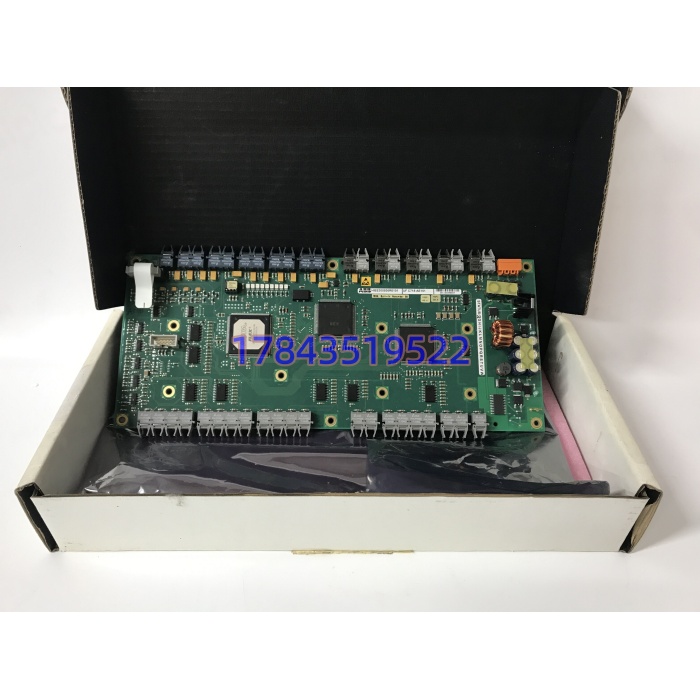

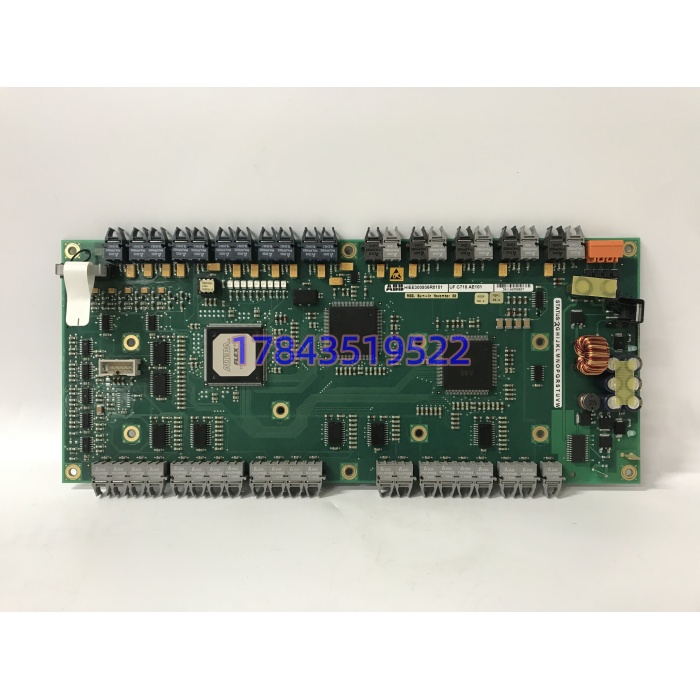

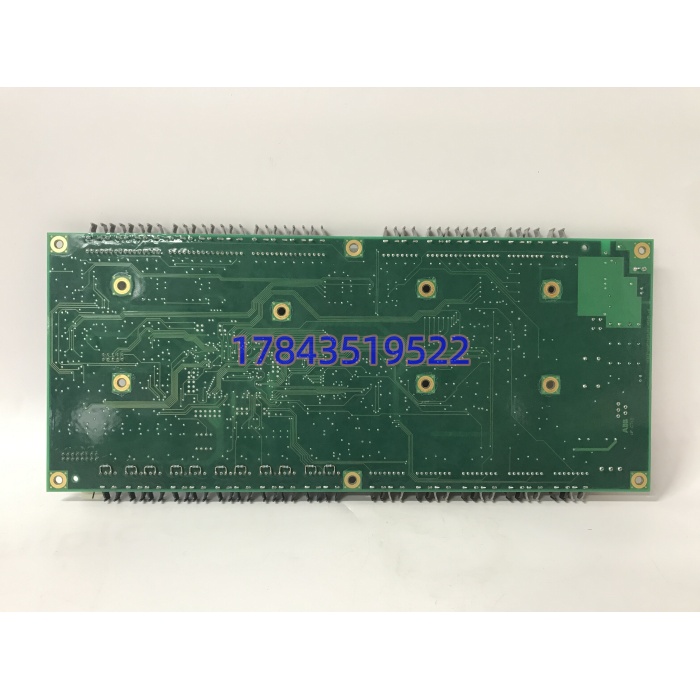

· 型号：UFC718AE101（HIEE300936R0101，配件 HIEE410516P201）
· 品牌：ABB
· 系列：UNITROL 5000 数字励磁系统（UFC718 系）
规格参数
| 参数项 | 规格描述 |
|---|---|
| 板卡定位 | UNITROL 5000 主回路接口/控制处理板（AVR↔可控硅整流桥桥接） |
| 适配系统 | ABB UNITROL 5000 双通道数字励磁（配 KUC720AE01 / PPB624 A01 等 AVR 主控） |
| 订货号 | HIEE300936R0101（UFC718AE101 本体）；HIEE410516P201（同源配件包/面板/扩展附件，以 ABB 拆包 BOM 为准） |
| 脉冲输出 | 6 路独立光纤触发脉冲，驱三相全控桥；相位分辨率 0.01°；光隔离 ≥3 kV AC |
| 模拟采集 | 励磁变二次三相 PT/CT、转子直流电流（毫伏级分流）、整流桥散热器温度 |
| 处理器 | 板载 MCU+DSP（具体主频依 AE101 修订，商家写“32位150MHz”属套他版） |
| 供电 | 24 VDC（±10 %），典型 3–6 W，无外拖 220 VAC（商家标 AC/DC 24–230 V 多套 UFC718AE101“AC800M CPU”误标） |
| 通信 | RS-485（Modbus RTU）+ 背板并行总线至 AVR 主控；不原生跑 PROFINET |
| 指示 | 面板 Run / Fault / Pulse OK LED（依前面板版本，HIEE410516P201 可能即此件） |
| 热插拔 | 励磁柜停电更换，不支持带电拔（可控硅侧高压危险） |
| 隔离耐压 | 脉冲光纤隔离 ≥3 kV AC；模拟采集侧依信号类型分级隔离 |
| 安装 | UNITROL 5000 调节柜专用插槽（非 DIN 导轨、非 VME、非 S800 基座） |
| 工作温度 | 0…+55 ℃（柜内，商家标 -20 或 +70 多套他版） |
| 认证 | CE / UL / IEC 61010-1（电力屏柜级） |
| 尺寸重量 | 约 180×140×35 mm / 0.6 kg（以实物为准，商家 Φ16×64 mm 是套传感器尺寸） |
| 生命周期 | UNITROL 5000 老架延续件，归 Classic NCNR，原厂返单 12–20 周；二级市场库存/翻新为主 |
产品介绍
从 F 历史生命周期验证切：UFC718AE101 是 UNITROL 5000 励磁柜里“AVR 算完电压偏差、谁来扣扳机”的那块板。KUC720 跑 PID 出相位角，UFC718 把相位角变成六路光纤脉冲打给可控硅，同时把转子电流、桥温捞回来做闭环和限制逻辑——它不参与并网决策，但没它，AVR 调得再准也发不出励磁电流。现场实测发现，不少电厂仪控把 UFC718 和 AC800M 的 UFC718AE101“同名混淆”，采购单写“UFC718AE101 ×1”结果买回一块被商家套成 AC800M CPU 的货，插 UNITROL 槽位尺寸都对不上，因为两者虽同型号字符串但分属励磁系与 800M 系两条产品线（ABB 历史上 UFC 前缀跨系复用，必须以 HIEE300936R0101 订货号锁死）。
严格来说， 的 AE101 修订和早期 AE01 在脉冲光纤收发器型号、采集 ADC 基准上有差异，同柜两套通道必须同修订，否则双通道切换时相位基准漂移会激磁振荡。HIEE410516P201 这个 P 尾缀在 ABB 励磁 BOM 里通常是前面板/光纤座配件包或同订单行附件，单买回来没 UFC718 本体等于买壳。供应链价值算账：一块 UFC718 贸易商喊 3000–20000 元落差在是不是 UNITROL 5000 专用件、光纤座有无老化、HIEE410516P201 齐不齐；但一次励磁脉冲丢失导致发电机端电压失稳、PSS 退出、电网考核扣分，单次损失够买十块。ABC 进 A 类，冷备必须“ 本体+HIEE410516P201 配件包+同 AE101 修订”整套封存，别只买裸板。
应用场景与库存策略
励磁接口板最阴的故障不是烧（烧了好查），是“6 路光纤脉冲里 1 路衰减到 -14 dB 没断链，AVR 报‘pulse degraded’运行当通信杂讯确认掉”，等三相整流不平衡触发桥温高跳闸，才反推到 UFC718 的脉冲收发器老化。
- 火/水电同步机 UNITROL 5000 励磁柜（双通道各一块 ）：非它不可，KUC720 不能直驱光纤；建议每柜按“在线 2 通道 + 同 AE101 修订冷备 1 整套”备，且 面板配件同批备。
- 老机组励磁延寿（UNITROL 1000 升 5000 留用部分功率柜）：ABC 定 A 类，安全库存 1 件自有冷备 + 供应商代管 1 件，交期按贸易商 5–10 天，原厂 NCNR 12–20 周。
- 新能源 SVG/调相机励磁改造过渡期：若规划迁 UNITROL 6000 新系， 只备现网 10 % 做桥接，不追加 last buy。
- 沿海电厂励磁柜（盐雾+整流柜热风回流）：建议 与光纤脉冲缆、KUC720 主控板捆绑备货，单换接口板不备光纤等于半备。
- 核电辅助励磁（监管留痕）：冷备件 SER 段与在线同批次，AE101 修订必须一致，跨批被审计挑刺。
某个项目里碰过这样一档：西南水电厂 #2 机 UNITROL 5000 双通道，雨季整流柜热风回流烤 的脉冲光纤收发器，B 通道 Pulse OK 灯偶闪，AVR 报“pulse degraded”运行确认掉。三周后 A 通道也因同批次老化跟进，双通道切换瞬间相位错 0.3°，机端电压晃 2 % 被调度考核。拆原板看光纤座陶瓷芯发黄，从备件柜取同 HIEE300936R0101 AE101 件（带 面板）停电更换，双通道同修订建链，之后把“pulse degraded”从普通告警提级硬报警+每季度测 6 路光纤衰减。再没在汛期抓瞎。
