描述
产品详情

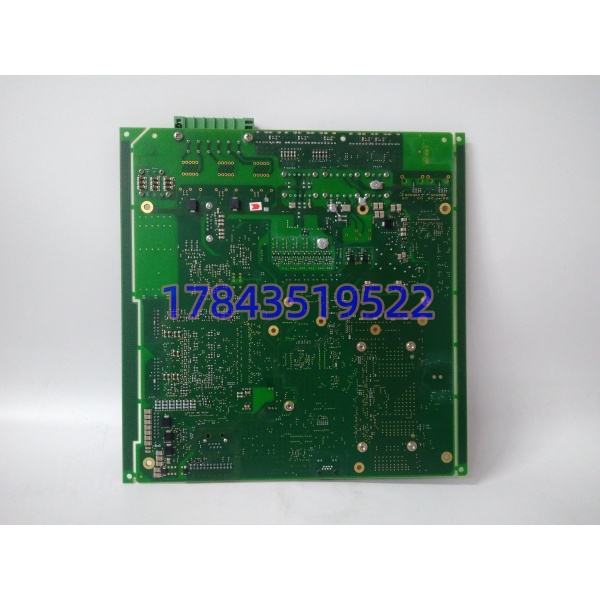

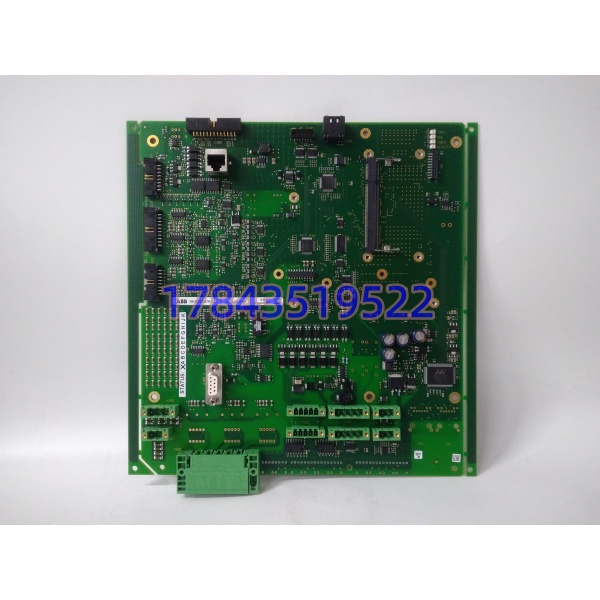

· 型号：UCD240A101 3BHE022287R0101
· 品牌：ABB
· 系列：UNITROL 1000/6000 励磁 + ACS6000 传动 Unit Controller
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号分段 | UCD240-A101，3BHE022287R0101 |
| 适配系统 | UNITROL 1000（小机励磁）、UNITROL 6000（大机励磁）、ACS1000/ACS6000 中压传动控制机架 |
| 处理器 | 板载 DSP/FPGA 混合或工业 MCU，微秒级触发周期，不跑 IEC 61131 工程（参数由上位主控下装） |
| 模拟输入 | PT 100 V / 100/√3 V，CT 1 A / 5 A，励磁电流分流器/霍尔反馈，板内 ADC |
| 触发输出 | 可控硅触发角经光纤或电脉冲至脉冲放大板（依柜型），支持双通道冗余触发 |
| 数字 I/O | DI：远方/就地、增磁/减磁、通道切换、断路器辅助触点；DO：报警、运行态、故障继电器（干接点） |
| 上行通信 | UNITROL C-bus / ACS6000 控制背板总线；侧部 RS-232/485 维护口（DriveWindow 类工具连） |
| 供电 | 背板或屏内 24 V DC（18-30 V），板内出 ±15 V、±5 V 给接口电路，典型 6-8 W |
| 指示 | 前面板 RUN（绿）/ ERR（红）/ COM 或 TRIG LED |
| 机械 | 插卡式带前面板，约 180×120×35 mm（商户页）至 247×30×270 mm（含面板版），0.4-1.0 kg，IP20 板级 |
| 涂层 | 原厂 conformal coating 三防 |
| 环境 | 0~55℃ 或 -20~+70℃（依版本），5-95% RH 无凝露 |
| 认证 | CE / UL / IEC 61800-5-1（传动）、IEC 60255（励磁），以铭牌为准 |
| 生命周期 | 随 UNITROL 1000/ACS1000 平台 Obsolete，市面 NOS/拆机/维修件为主 |
产品介绍
UCD240A101 是 ABB 励磁/传动架里的”本臂执行脑”。PPC907BE/AMC34 主控算全局 AVR 和限制逻辑，把触发角指令经 C-bus 送给 UCD240A101，UCD240A101 在本板采 PT/CT/励磁反馈做本地闭环修正，再经光纤把脉冲分配到对应相的脉冲功放（如 COB/触发板），同时管本通道的 DI/DO 联锁——主控死一片，UCD240A101 在通道切换逻辑下可配合备用通道接管。和 PPC907BE 比，UCD240A101 不从总线收 GDC806A 门极反馈做 DTC，它专注可控硅励磁的触发角；和 GDC806A0101 比， 出的是触发指令不是 IGCT 门极驱动，两者经脉冲功放间接协作不是同级。和 AC 800M 的 CI854/PM891 完全不通——归属不同产品线。
在现场它解决的是”UNITROL 6000 励磁柜报 Channel A Fault 或 ACS6000 报 Trigger Fault”的备件问题。很多 2005-2014 年上的水电励磁、水泥辊压机 ACS6000、矿井提升传动，BOM 写 3BHE022287R0101，采购容易发成 UCD240A（无 101 后缀，硬件版不同）或 UCD240B（B 系固件差异）或误买成 PPC907BE（都叫控制板但层级不同）。换件最忌两点：一是同系列 A/B 后缀固件不互通，硬插主控报 HW Mismatch；二是光纤触发链路两端插头顺序没记，换板后脉冲分配到错相，励磁电流三相不平衡。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 搜到 UCD240A 下单”：业主水电 UNITROL 6000 励磁 A 通道 ERR，采购按”UCD240A”搜到无 101 后缀的早版下单，到货插槽主控报”Board Type Mismatch A101 vs A”，DriveWindow 锁机。最后按 3BHE022287R0101 全号调回 A101 版，光纤对原序恢复。
典型场景：
- 水电 UNITROL 6000 励磁：A/B/C 三通道各一片 ，采机端 PT/CT 做 AVR，出触发角给可控硅整流桥，板载 DO 送灭磁开关位置反馈。
- 水泥 ACS6000 辊压机：控制机架里 作某功率单元从控，收 PPC907BE 指令出 IGCT 触发脉冲经 GDC806A 推。
- 小型同步机 UNITROL 1000：单柜单通道 干全套 AVR+限制+PSS。
- 备件池：老 BOM” 3BHE022287R0101″采购发成 UCD240A（无后缀）、UCD240B101、PPC907BE101，插槽近但固件不通。
- 改造：UNITROL 6000 升 6800、 升 ACS6080， 随控制机架淘汰，老柜延寿只换同件号。
真实案例：
前年小满，贵州某水电厂 UNITROL 6000 A 通道 ERR 常亮，DriveWindow 读”EEPROM Checksum Error + Fiber Trigger Lost”。先不断电擦光纤端面（A 通道触发光纤），TRIG LED 闪回但 ERR 仍亮，判 EEPROM 校验错。手头 NOS 同订货号 3BHE022287R0101 A101 版，先 DriveWindow 备份 A 通道 AVR 参数（PT 变比、CT 变比、励磁变比、PSS 参数、限制值），断控制机架 24 VDC、等放电、松锁紧杆、拔旧板、新板插槽、紧杆、上电、DriveWindow 下装 A 通道参数（不下参数是空脑，励磁闭环会发散跳灭磁），A 通道回归自动调压。事后记死： 换件前先拍①板面 丝印和 A101 后缀 ②DriveWindow 读固件版本 ③光纤触发链路走向（A 相触发光纤插哪口）④24 VDC 极性——这板参数在板载 EEPROM 且和固件绑定，换板不同版本或不同后缀会 HW Mismatch，比换 I/O 卡严格。
