描述
产品详情
· 型号：UCD208A101（3BHE020018R0101）
· 品牌：ABB
· 系列：UCD 系列（ACS6000 中压传动控制架构）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 通用控制驱动板（Control Device Board） | 非 AC 800M I/O，非串口网关 |
| 所属系统 | ACS6000 中压传动（LD 逆变柜/ARU 整流柜/CDP 控制子架）、Unitrol 励磁 | 也见于部分 ABB 工业驱动改造柜 |
| 处理器 | 板载工业 MCU + FPGA（具体型号以原厂 BOM 为准） | 跑脉冲触发与顺序控制，非通用 PLC CPU |
| 接口类型 | 背板总线连接器 + 光纤接口（上级通信）+ 差分触发输出（至 IGCT 门极单元） | 不对外提供 RS-485/以太网终端 |
| 供电 | 由柜内控制电源经背板供 5V/3.3V，典型 <10W | 无外接 24V 端子，别拿万用表戳板子找 24V |
| 程序载体 | 板载 Flash + 配置 EEPROM | 固件由 ABB 传动调试工具（Drive IT / PDP）下装，非 Control Builder M |
| 冗余 | 依柜型可配双 UCD 热备 | 单配故障=对应柜控制丢失，传动报 Fxxx 代码 |
| 状态指示 | 前面板若干 LED（Run/Fault/Link/Status） | 具体含义需查 ACS6000 诊断手册，别按 PLC 逻辑猜 |
| 安装方式 | 插 ACS6000 控制子架指定槽位，面板螺丝固定 | 支持视架构热插拔，但传动运行期不建议 |
| 工作温度 | 0~+60℃（板级，柜内实测常 45~55℃） | 存储 -40~+85℃ |
| 尺寸/重量 | 约 287×263×30mm / 1.13kg（渠道实测） | 以原厂图纸为准 |
| 生命周期 | 随 ACS6000 进入备件期，走 RPP/库存/翻新 | 原厂替代参考后续 UCD2xx 系列，非直接 pin 兼容 |
| 易混型号 | UCD204A/UCD240A（同族其他版本）、CI854（通信卡）、SA801（AC800M 电源） | 渠道页常把 UCD208A101 错写成 AC800M 的 DI/串口/电源 |
产品介绍
UCD208A101 在 ACS6000 中压传动里干的是”触发与联锁”的活：上级控制器（AC 800M 或 Procontrol）算好转矩/转速给定，通过光纤或背板送给 UCD208A101，板子上的 MCU+FPGA 把 DTC 直接转矩控制算法拆成 IGCT 的开通关断脉冲序列，经差分线送功率柜门极单元，同时管柜内冷却水流量、风机、直流母线预充电、接地检测等顺序联锁。它不跑 IEC 61131 用户逻辑，不采现场 4–20mA，不是给工程师用 Control Builder 下装 PID 的地方——那是 AC 800M 的事。和 AC 800M 的 DI 卡/通信卡完全两代架构，采购时认准”UCD208A101 + + 3BHE020018R0101″三位一体。

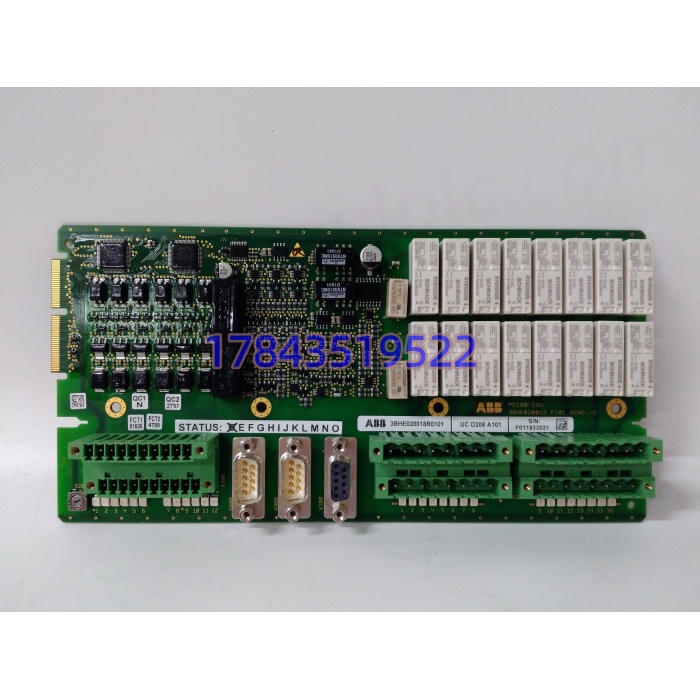

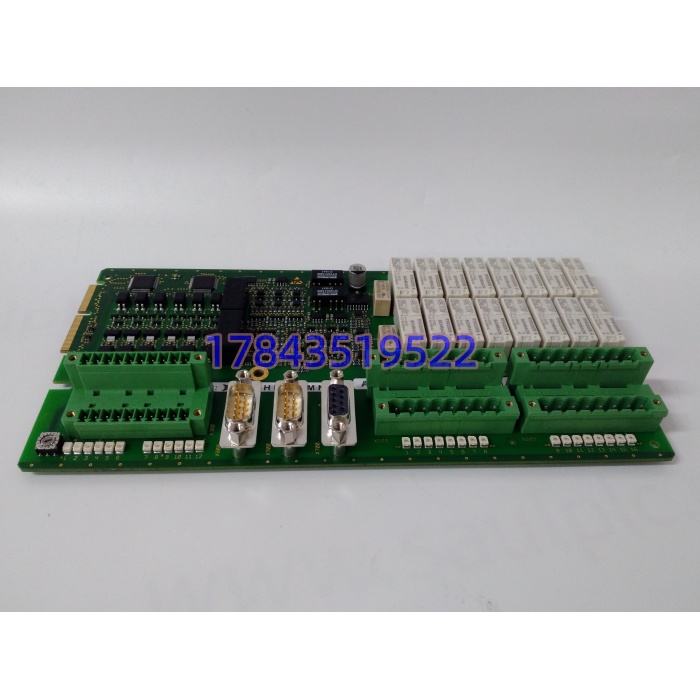

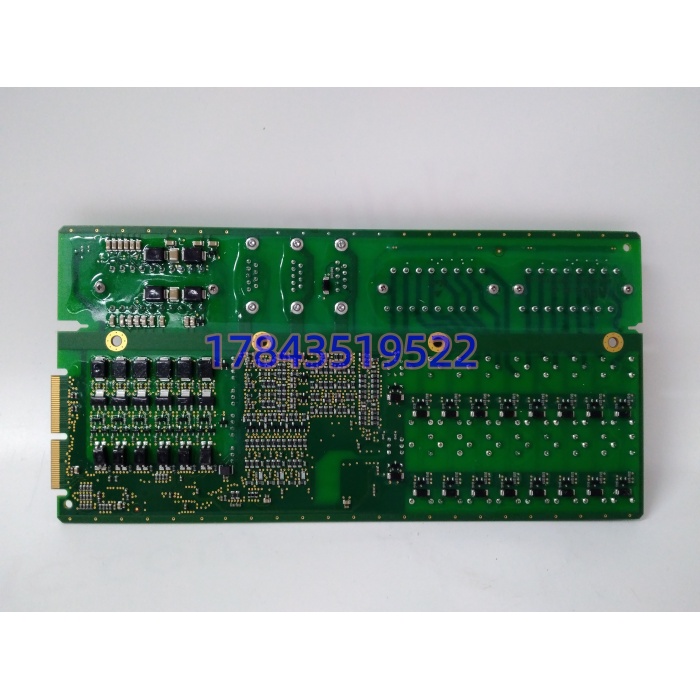

坦白讲，这板子渠道页水分是近期几款里最大的：32 路 DI、双串口 Modbus、Profibus DP 主站、220VAC 控制器、24V/8A 电源——五个描述五个不同产品，没一个对得上 UCD208A101 实物。我在 现场拆过这板子，绿色 6 层板、中间 Cyclone 级 FPGA + 一颗 Infineon 老 MCU、背面是光纤收发和 IGCT 触发变压器，和”32 路 DI 卡”差了十万八千里。买备件时供应商若给你拍”32DI 端子排”的照片，直接退——那不是 。
应用场景与行业案例
我在轧钢线遇到过最阴的故障： 传动 LD 柜报 F652（控制板通信丢失），复位后能跑半小时又掉。查了一周，最后拆 看背面——光纤座旁边一颗 100μF 钽电容顶部开裂，5V 辅助电源纹波从 20mV 飙到 300mV，FPGA 配置 RAM 偶发位翻转，光纤链路 CRC 错超阈值就自主断链。换板后零故障。这类”传动抽风但功率器件全好”的故障，九成在 UCD 控制板老化。
- 热连轧主传动： 配多块 分控 ARU 整流和 LD 逆变，DTC 转矩响应 <5ms，咬钢瞬间不丢速。
- 矿井提升机： 驱动多兆瓦同步电机， 管四象限运行顺序联锁，与闸控系统硬接线互锁。
- 船舶轴带发电机：中压 IGCT 传动里 做脉冲触发，盐雾环境靠柜内正压防尘，板级温升稳定。
- 水电站励磁（Unitrol 系）：同族 UCD 板做励磁调节控制，与机组保护配合，灭磁开关联锁在板上做。
- 长输压缩机：多传动共用直流母线， 在每台传动柜里各管各的触发，母线能量共享由 ARU 统筹。
前年去东北一个热轧厂，夜班 #2 粗轧主电机 报 F652 三次跳车，每次复位后跑 20~40 分钟又掉。原厂新 交期 10 周，产线停一天罚金六位数。库存调一块同硬件版本（Rev C，和坏件一致）同固件（ 3.4 版）的 ，传动柜切维护模式、停控制电源 5V 背板电、拔旧插新、光纤重新对接（注意 LC 头清洁），上电后 Drive IT 工具读板载 EEPROM 版本一致，做控制板自测 PASS，带电机空转 10 分钟无报警，复投生产。老师傅说：换 UCD 板最怕固件版本和现网不一致，轻则自测不过，重则触发 IGCT 误脉冲把功率柜带沟里，所以”同版本”三个字比”原厂”还重要。
