描述
产品详情

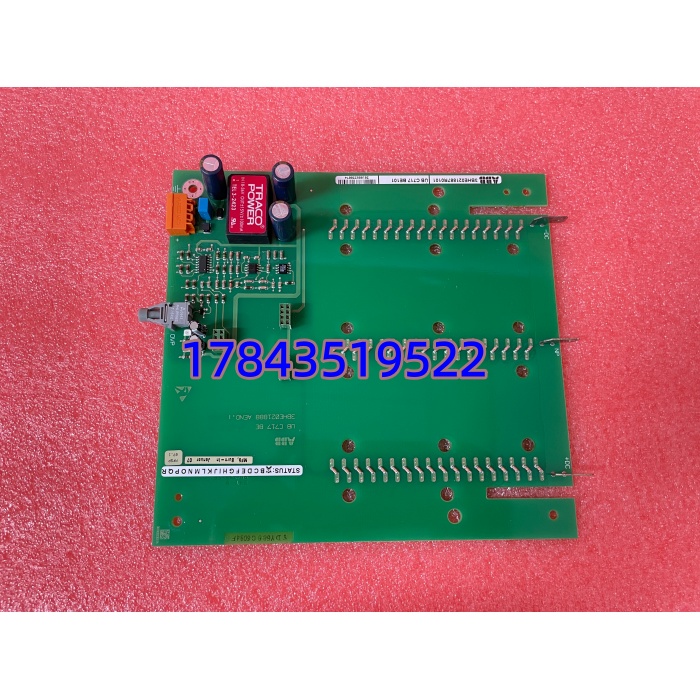

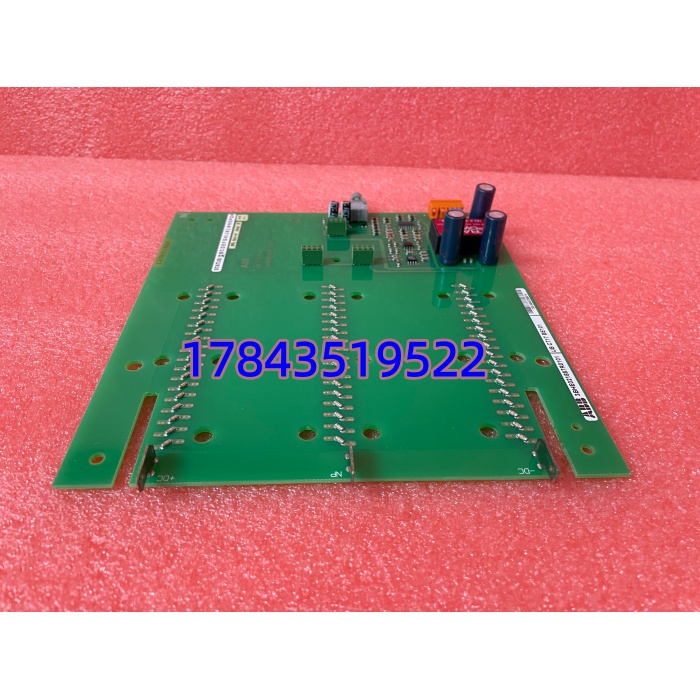

· 型号：UBC717BE101（3BHE021887R0101）
· 品牌：ABB
· 系列：ACS6000 / PCS6000 INU — Unit Bus Communication Board (UBC717)
规格参数
- 完整件号：3BHE021887R0101（板标 UBC717BE101，”717″为 PCB type，”BE101″为 HW revision batch）
- 适用系统：ABB ACS6000 SD（同步/异步中压传动）、PCS6000 风电变流器（老代 IGCT 拓扑），安装于 IGCT 逆变功率柜（INU）内 UBC 插槽
- 功能定位：
- 上游：通过背板/扁平缆连 RDCU（Drive CPU）或 CDI 控制卡，接收触发时序、读取 INU 状态
- 下游：多路光纤发触发令给各相 GVC750BE101 门极驱动单元，收 GDU 状态/故障/desat 回告
- 辅助：部分版本含 DC Link 电压/电流信号调理输入（经分压/CT 板进 AD），参与快停判断
- 光纤接口：多路 ST 或 SMA 光纤插座（依 INU rev，通常每相臂 U/V/W 各 2～3 根 Trigger + Status 光纤至对应 GVC750）
- 背板/控制接口：多针 header 或 DIN41612 连 INU 背板，传递并行/串行数据、时钟、电源（5V/24V 由 INU 电源模块供）
- 供电：+5V / +24V DC 由 INU 内部电源模块经背板提供（典型功耗 <5W）
- 诊断 LED：板载多枚指示 — Power OK / Comms to RDCU / GDU Link per phase / Fault / Test Mode，故障时刻亮/闪码助定位
- 固ware/兼容性：UBC717 HW rev（BE101 等）须与 ACS6000 控制软件（RDCU FW rev）兼容；新旧 rev 不兼容会报 “UBC Communication Error” 或 “INU Board Type Mismatch”
- 安装：INU 柜内专用导轨/插槽（通常在 GDU 驱动盒旁或独立电子隔间），带屏蔽接地片；光纤插前用无尘纸擦端面
- 环境：工作 0～+55℃（INU 柜内环境，柜有空调/过滤），5～95% RH 无凝露；抗振符合 IEC 60068-2-6
- 物理：约 180×120×25mm PCB，重量 ≈0.3kg，带金属加强边或安装耳（依 rev）
- 停产状态：ACS6000 一代 INU 电子卡进入 Legacy，全新原厂极少，靠 NOS + 测好拆机
产品介绍
UBC717BE101 是 ACS6000 逆变柜（INU）里的通讯控制板——上接 RDCU 驱动 CPU，下发光纤触发令到各相 IGCT 门极驱动（GVC750BE101），并把 GDU 回报的短路/过温/门极故障回传给 RDCU 做处理。简单理解：RDCU 算什么时候开 IGCT，UBC717 负责把命令准确发下去、把驱动状态收上来，是控制层与功率层的桥梁。
换这板最怕两点：① HW rev 与 RDCU 软件不匹配→ ACS6000 报 “UBC not recognized” 或持续 INU Fault；② 光纤插反/端面脏→某相 GDU 无回报报 Gate Fail。我习惯换完先做柜内诊断 → Inverter Test → Gate Test（不送功率），确认六相 GDU Link OK 再闭合直流。旧拆机板金手指氧化是常见暗病——到手用橡皮轻擦再装。
应用场景与行业案例
痛点切入：
水泥/矿山 传动运行十年，INU 柜 UBC717 板电容老化报 “UBC Comm Loss”，RDCU 与 GDU 断连→传动跳闸。因是单点（通常 INU 不冗余），备件不到位整线停。这种时候要的是同 HW rev（BE101）测好拆机 UBC717，插上光纤对位正确，下载/同步后恢复。
典型场景：
- 冶金/矿山 — SD 驱动球磨/提升机 IGCT 逆变柜 UBC 通讯板更换，配套 GVC750BE101 GDU
- 风电老代 — PCS6000 IGCT 变流器 INU 电子卡维护（部分早期岸上大 MW 风机）
- 化工厂 — 压缩机中压传动保留 架构，UBC717 作战略备件（通常按 INU 台数备）
- 老 HVDC Light 阀基电子设备（VBE 早期 IGCT 版）— 偶有相似 UBC 接口卡，需核对 BOM
真实案例：
