描述
产品详情
· 型号：UAD149A0011（订货号 3BHE014135R0011）
· 品牌：ABB
· 系列：UNITROL 6000 / AC 800PE — UAD (Universal Analog/Digital) Interface Board family
规格参数

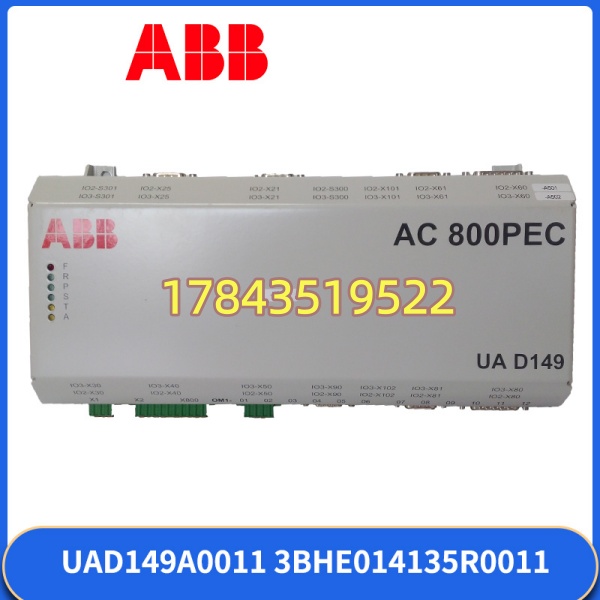

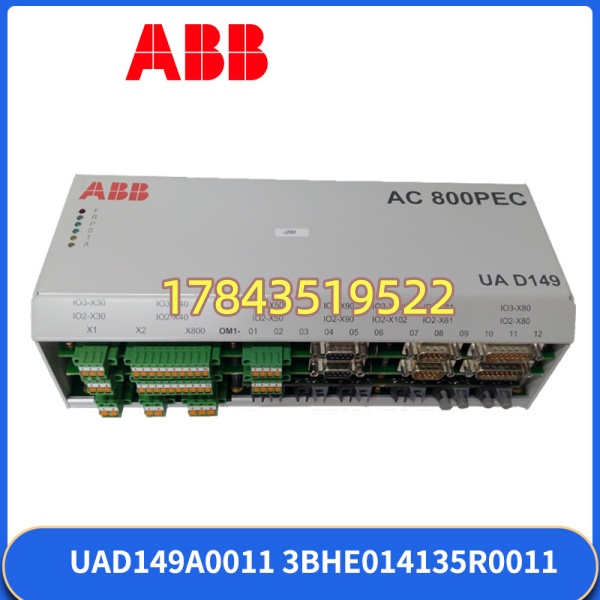

- 产品全称：UAD149A0011 Interface / Gate Drive Interface Board for UNITROL 6000 Excitation System or IGCT Converter
- 订货号：3BHE014135R0011（板卡标识 UAD149A 0011）
- 模块类型：功率单元接口/驱动适配板——介于励磁主控(CMT/COB)与晶闸管/IGCT 功率级之间，传递触发脉冲、封锁信号、故障反馈
- 信号功能：门极触发脉冲输入(光/电依版本)、IGCT/晶闸管导通状态反馈、过流/欠压保护连锁、板上测试点(TPx)供示波器量测
- 隔离方式：触发侧—功率侧光电隔离（典型 ≥2500V 测试，依原厂 HV spec）
- 供电：由机箱背板 ±15VDC / +5VDC 供给（依 UAD149 版本，具体功耗需核对 Publication 3BHE014135 手册）
- 状态指示：板上 LED 指示电源/脉冲使能/故障状态（FAULT / ENABLED 等依硬件版本）
- 连接器形式：多针针式背板连接器 + 前端端子或光纤插座（依是否带光纤触发接口，部分 UAD149 版配 ST 光纤脉冲输入）
- 配套主控板：通常配 UNITROL CMT64x / COB / CUV 系列主控，或 AC 800PE 功率控制卡——须同代配对
- 工作环境：0～+55℃（存储 -40～+85℃）/ 5%～95% RH 无凝露，抗工频磁场干扰设计

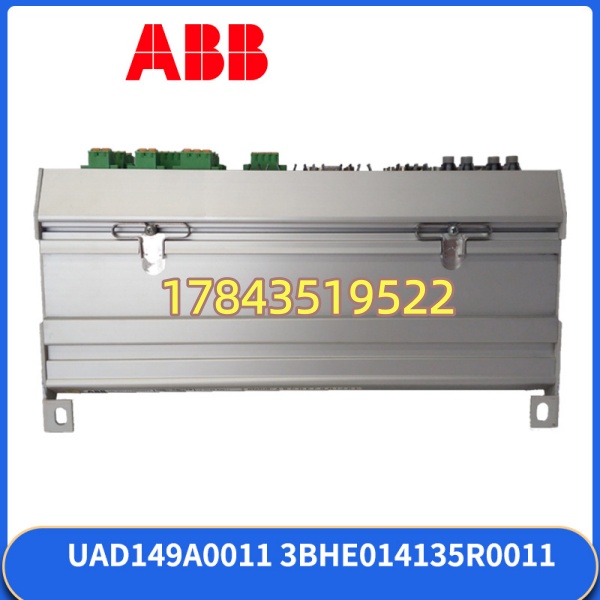

- 安装：插于 UNITROL 功率柜或 IGCT 变流器专用接口机箱槽位，带导轨/面板固定
- 尺寸(约)：标准 ABB UAD 系列 Eurocard 格式 100×160mm 或 233.4×160mm（依具体机箱，需核对现场旧板长宽及固定孔位）
- 认证：CE，符合 IEC 60204/ IEC 61800相关要求（励磁/变流设备）
产品介绍
UAD149A0011 是 ABB UNITROL 6000 励磁系统或 IGCT 变流功率单元里的接口板——它的角色是把主控卡（CMT/COB）算出的触发角转化成 IGCT/晶闸管门极实际能用的脉冲，并把功率级故障（丢脉冲、桥臂过流、冷却故障）回传给主控做保护脱扣。本身不跑用户逻辑，属于”功率-控制间桥梁”。
坦白讲这是励磁/大功率传动专属备件，ABB 已对早期 UAD 系列逐步停产生命周期结束通知，新系统用新版 UAD15x 或集成进数字功率柜。国内大量在运 UNITROL 6000（尤其 2000～2010 年投运机组）还在用这版。有一点要注意：UAD149A 分后缀版本（0011/0021 等），主要区别在光纤口定义或固件适配——买前拆旧板拍正反面照片核对丝印 “UAD149A0011” 及条形码 3BHE014135R0011，别只看 UAD149A 就下单，版本不配可能脉冲极性/时序不对触发不了或误报故障。
应用场景与行业案例
痛点切入
电厂 UNITROL 6000 励磁柜 UAD149A0011 受功率柜内硅堆击穿时窜入干扰打坏接口芯片，励磁系统报”Gate Pulse Loss” 切手动或跳闸失磁。原系统不想整体换励磁柜（报价七位数起），只换这块接口板原位恢复——典型高价值续命。
典型场景
- 火电厂同步发电机励磁系统 —— UNITROL 6000 功率柜 UAD149A 连主控 CMT64x，传递三相全控桥触发角及脉冲监视
- 大型水轮机励磁 —— IGCT 或高功率晶闸管桥触发接口，板上测试点方便年检量脉冲宽度/相位
- 冶金轧机主传动 IGCT 变流器 —— 功率单元接口板做门极驱动适配与故障回读
- 老厂 UNITROL 备件轮换 —— 与原 CMT/COB 主控同代配对，原位替换老化接口板
- 工业大功率整流装置 —— 晶闸管相控触发接口（非通用 PLC，专用于 ABB 励磁/传动架构）
真实案例
西南某 600MW 机组 UNITROL 6000 励磁系统春检做脉冲波形测试时发现 A 相桥臂 UAD149A0011 无触发脉冲输出（前端 CMT 发脉冲正常、光纤链路 OK），互换 B/C 相 UAD 确认板故障。确认冗余励磁通道 B 可独立带满负荷→停功率柜直流隔离→拔出故障 （注意防静电腕带）→插入测良拆机同版本(3BHE014135R0011)→恢复柜体→上电做脉冲检测 ALL PASS→励磁正常投入。总工说：”这板子比在座一半人年纪大，能找到件顶上去比换整柜现实多了。”
常见问题解答 (FAQ)
绝对不建议。这是功率接口板，拔前必须停励磁、断功率柜直流、断控制电源——带电拔可能造成门极误触发（炸晶闸管/IGCT）或背板静电损伤。换完上电先做脉冲检测（Pulse Check / 示波器量 TP 测试点）确认相位宽度正常再投励磁。
Q2：和 UAD149A 其他后缀(0021/0031等)能互换吗？
通常不能盲目互换。后缀区别常在光纤口定义、脉冲极性、适配主控固件版本。若旧板丝印 则买 0011；实在拿不到同后缀需联系 ABB 服务确认跨版本兼容性——现场我见过 0011 替 0021 脉冲反相导致桥臂不导通的案例。
Q3：停产了没新机，坏了怎么办？有替代？
ABB 早期 UAD149 系列已生命周期结束，全新原厂基本无货。现实做法：① 淘 NOS（未用过库存老件，确认防静电包装、焊点无氧化、版本号一致）或拆机测良件（上已知好 UNITROL 测试台或参照板做脉冲输出/反馈功能验证）；② 若整柜改造 ABB 可提供 UNITROL 6000 新版功率柜升级包（换主控+接口板+脉冲变比器，成本高周期长）。单纯备件替换推荐带脉冲测试报告的 NOS/测良件。
Q4：怎么初步判断 UAD149A 坏 vs 主控或光纤问题？
先查板上 PWR LED——灭=背板供电或板内电源变换故障；脉冲使能 LED 不亮查主控是否发出”Pulse Enable”；有 PWR 无脉冲输出且主控侧报”Pulse Loss” 可交叉试验——把怀疑坏板与已知好相 UAD 对调，若故障随板移则板坏。注意：脉冲测试须在励磁退出、机端 PT 有压（或模拟 PT）条件下做，严格按 UNITROL 维护手册步骤。
Q5：拆机/NOS 件怎么鉴别好坏/是否翻新？
看 ABB 原厂标签条形码清晰（3BHE014135R0011）、序列号匹配；PCB 阻焊完整无修补飞线（翻新板常有）；金手指/背板针无烧黑氧化；上测试台或参照 UNITROL 柜做 Pulse Check + Fault Feedback 验证；闻板子无焦糊味、周边电解无鼓包。靠谱渠道会附脉冲波形测试截图。
Q6：和程序/组态有关吗？需要重下装吗？
不需要。 是纯硬件接口板，无用户程序。只要版本与主控 CMT/COB 固件兼容、脉冲定义匹配，插上即工作。但若 UNITROL 系统近期做过 CMT 固件升级，建议核对 Release Notes 确认仍支持 ——极老的 UAD 可能被新固件弃用（罕见但存在）。
