产品详情

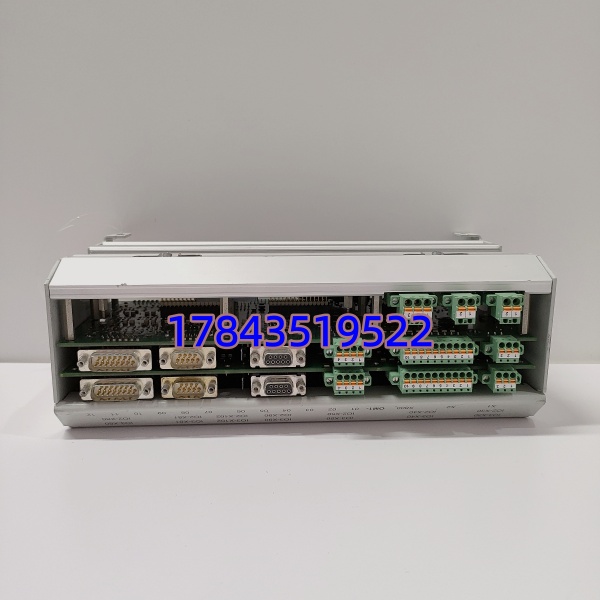

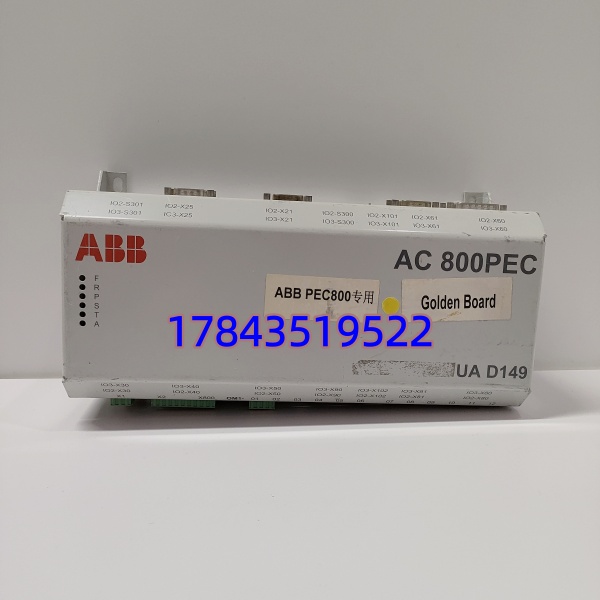

· 型号：UAD149A0001 / 3BHE014135R0001
· 品牌：ABB（Hitachi Energy）
· 系列：UNITROL® 励磁系统 / AC 800PEC 平台
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | UAD149A0001 | 部件号 3BHE014135R0001 |
| 所属系统 | UNITROL 5000/6000 或 AC 800PEC | 须确认机柜硬件版本 |
| 处理器 | 32-bit RISC + FPGA | 微秒级晶闸管触发角计算 |
| 供电电压 | 24 V DC（允许 18～32 V DC） | 由背板或独立电源模块供给 |
| 功耗 | 典型 20～35 W | 视激活I/O负载而定 |
| 模拟量输入(AI) | 2～4路，4-20mA 或 PT100/电压采样 | 发电机PT/CT信号接入 |
| 数字量输入(DI) | 8路 隔离 | 分闸/合闸/远方/就地命令 |
| 数字量输出(DO) | 8路 快速开关量 | 报警/跳闸节点 |
| 触发脉冲输出 | 高速门极脉冲 → 晶闸管整流桥 | 需配功率接口板 |
| 通信接口 | 背板AF100总线 / RS-485 / 以太网 / 光纤同步 | 支持Modbus RTU |
| 工作温度 | -25℃ ～ +70℃ | IEC 60721-3-3 Class 3K3 |
| 防护等级 | IP20 | 插卡式安装于封闭机箱 |
| 安规认证 | CE / UL / IEC 61508 SIL / IEC 61850-3 | 请以原厂证书为准 |
| MTBF | ＞100,000 h | ABB厂内老化测试数据 |
产品介绍
励磁柜报”AVR Fault”多半是这块UAD149挂了——它是UNITROL系统里真正跑PID算法和PSS（电力系统稳定器）的那张卡，不是普通I/O扩展。现场实测发现，老款UNITROL 5000早期批次若直接插新批次UAD149A0001，背板CPLD版本差异会导致开机自检不过（严格来说，它只在UNITROL固件v3.2以上或经ABB Service PC刷新对应Firmware后支持热兼容），所以下单前一定核对原柜铭牌上的系统版本号。
相比通用PLC模块，UAD149A0001内置FPGA专用于可控硅触发角微秒级计算，带过励限制(OEL)、欠励限制(UEL)、V/Hz限制及故障录波，在某水电项目碰到过因模拟量屏蔽层未单点接地导致采样漂移误触发OEL——换此卡同时重做屏蔽接地后故障消除。采购决策上，原装新件带ABB出厂老化报告和12个月质保，比拆机件贵但有可追溯性，停机损失大的机组建议常备一块冷备件。
替换与升级建议
✅ 直接替换
- UAD149A0001 同型号不同生产批次（3BHE014135R0001）→ 插拔替换，需确认UNITROL系统固件版本匹配，建议用ABB Service Tool读取原卡Firmware版本后刷写一致版本，工作量≈15分钟。
⚠️ 软件兼容（需改配置/刷固件）
- UAD149A0011（3BHE014135R0011）→ 硬件架构相近但版本号不同，不能直接插拔，需用ABB UNITROL Configurator重新下载参数并校验背板跳线，存在约1～2小时调试窗口，固件不匹配会报”Board ID Error”。
- 旧版UAD148系列 → 插槽物理兼容度低且总线定义不同，不支持直接替换，需整套控制柜升级，成本及停机时间显著增加。
❌ 硬件不兼容
- AC800M系列PM8xx CPU模块、普通DI/DO模块 → 完全不同的背板总线，物理无法安装或无法通信。
- 若原柜已停产且无UAD149A0001库存，目前ABB官方渠道多靠保内替换或授权翻新件，无完全引脚兼容的第三方平替，建议提前询交期锁库存。
常见问题解答 (FAQ)
Q1：这块卡插上去UNITROL就报”Communication Loss”，是原卡坏还是版本不对？
大概率是Firmware版本与柜内系统不匹配。先读原卡标签上的FW版本（如 FW 2.x / 3.x），新卡用ABB PG过Service Tool刷成相同版本再试。仍报错则检查背板连接器和扁平电缆有无氧化。
不建议直接凑合。R0011是硬件小改版，EEPROM中Board ID不同，UNITROL 5000早期固件会拒认。除非你有权限进系统重配参数并刷对应固件，否则采购请严格按原柜拆下型号订——省几十块可能多停半天机。
Q3：有全新原装和二手拆机，电厂备件该选哪个？
关键机组（热电/水电主力机组）强烈建议全新原装带ABB COC（Certificate of Conformance）及12个月质保。二手拆机件只适合非主用备用回路或非连续运行工况，且上机前必须做48h烤机测试。
Q4：正常交期和质保怎么算？国内有现货吗？
ABB原厂订货常规交期6～12周（受停产影响波动大），本页标注”现货”指国内保税仓/授权渠道已入库可发。质保标准12个月（非人为损坏免费换新），拆机件通常保修3～6个月，具体以销售合同注明为准。
