产品详情

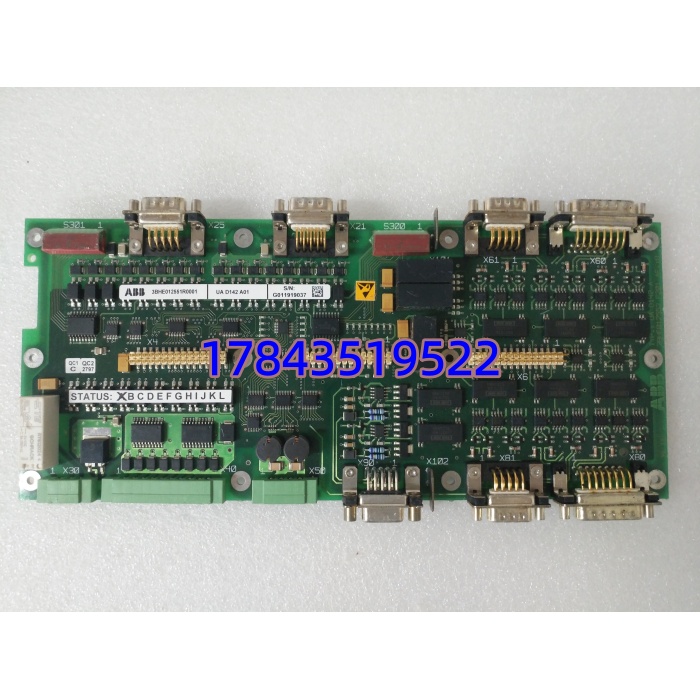

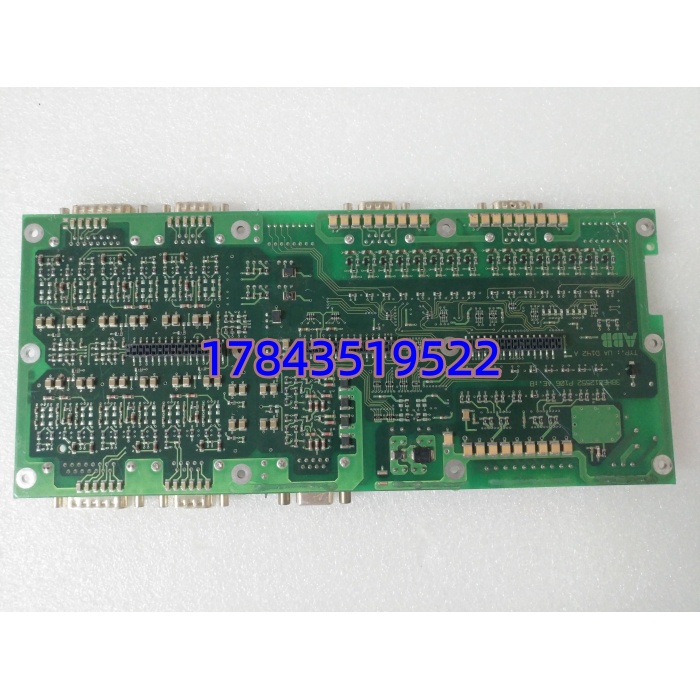

· 型号：UAD142A01（订货号 3BHE012551R0001）
· 品牌：ABB
· 系列：AC800PEC / UNITROL 5000 励磁控制系统 — 模拟量输入采样板（UAD 系列）
规格参数
- 产品类型：励磁系统模拟量输入采样板（AI Acquisition Board），部分配置含少量 DI/DO 组合功能
- 适配系统：ABB UNITROL 5000 / AC800PEC 静态励磁 AVR 装置（通常配合 PPC907BE HIEE300900R0001 主控使用）
- 模拟量输入通道：多路差分输入（典型采集 Ua/Ub/Uc Ia/Ib/Ic 励磁 Ud/Id PT零序等，通道数以原柜配置为准）
- 输入信号类型：±10V DC（PT/CT 二次变换后电压信号），部分版本支持 0/4–20mA 经外部分压
- ADC 分辨率：16 bit 同步采样（Synchronous Sampling）
- 测量精度：≤ ±0.05% FSR（满量程），典型非线性 < 0.1%
- 共模抑制比 CMRR：> 90 dB @ 50/60 Hz
- 输入隔离：现场侧 ↔ 控制侧 光电隔离 ≥ 2500 V AC（资料标注 5kV AC / 2.5kV rms，依具体版本次代）
- 供电电压：DC 24 V（典型范围 18–32 V DC），板载功耗 ≤ 6 W
- 通讯方式：内部高速光纤/背板总线 → PPC907BE 主控 CPU（非现场总线直出）
- 硬件滤波：每通道二阶低通 + 软件数字滤波，抑制变电站开关操作高频干扰
- 板载诊断：上电自检、零点校验、通道故障 LED 指示、Watchdog 监控
- 安装形式：励磁主控柜内插槽式/面板螺钉固定（依柜型），配专用扁平电缆或光纤至 CPU 板
- 工作温度：0 … +55℃（工业级，以原厂手册为准）
- 防护等级：IP20（柜内安装）
产品介绍
UAD142A01 是 ABB UNITROL 5000 / AC800PEC 励磁装置里的”眼睛”——专门负责把发电机 PT 二次电压、CT 二次电流以及励磁整流侧的 Ud/Id 模拟量信号转换成数字量送给 AVR 主控 CPU。它用 16 位同步差分 ADC 做高速采样，内置硬件滤波和光电隔离，能在变电站强电磁环境下保住采样精度，这是普通 DCS AI 卡做不到的。
坦白讲，这板子的核心价值不在”多通道”，而在同步采样+励磁专用标定。AVR 要在每个工频周期内算出电压/功角/灭磁条件，采样不同步或受共模干扰漂一点，就可能让调节器误判欠励或过励。它跟 PPC907BE 主控、PFEA 或 UFD203A 脉冲板是成套配对的——单独换板注意核对固件版本和柜内跳线，最好用 ABB 原厂 CBM/Automation Builder 做通道校准。
应用场景与行业案例
痛点切入
我碰过一次 300MW 机组 UNITROL 5000 报”PT 采样越限”，励磁切换手动降负荷。查下来是老 UAD142A01 某通道温漂变大，发电机并网后 AVR 算出来的机端电压比实际低 2%，自动增磁导致过励告警。这板子一坏，要么误强励跳保护，要么误弱磁导致机组无功不足——都是调度不想看到的。
典型场景
- 火电厂/水电厂静态励磁（UNITROL 5000） — 机端 PT/CT + 励磁 Ud/Id 采样，AVR 闭环调压、V/Hz 限制、PSS 计算全靠它
- 燃气轮机联合循环机组辅机励磁柜 — 同平台 AC800PEC，要求毫秒级采样响应
- 工业自备电厂同步发电机励磁改造 — 替换老式模拟式励磁调节器的 PT 采样环节
- 大型电机软启动/高压同步电动机励磁柜 — 需高精度定子电流反馈参与牵入同步控制
真实案例
华东某 135MW 自备电厂，UNITROL 5000 励磁柜运行第 9 年，雷雨后 AVR 偶尔报”模拟量通道校验失败”，清故障后能跑但不敢长期自动。停机小修时拆出 UAD142A01（3BHE012551R0001），发现板上一颗采样运放周边有轻微受潮腐蚀痕迹。换全新板卡，Control Builder 重做零点和满度标定（PT 变比 110kV/100V，CT 3000/5 对应 ±10V 输入），开机后 AVR 自动投入正常，再没出现过校验告警。老师傅说：”励磁采样板这种关键件，别等彻底挂了再换，年限到了该备就备。”
