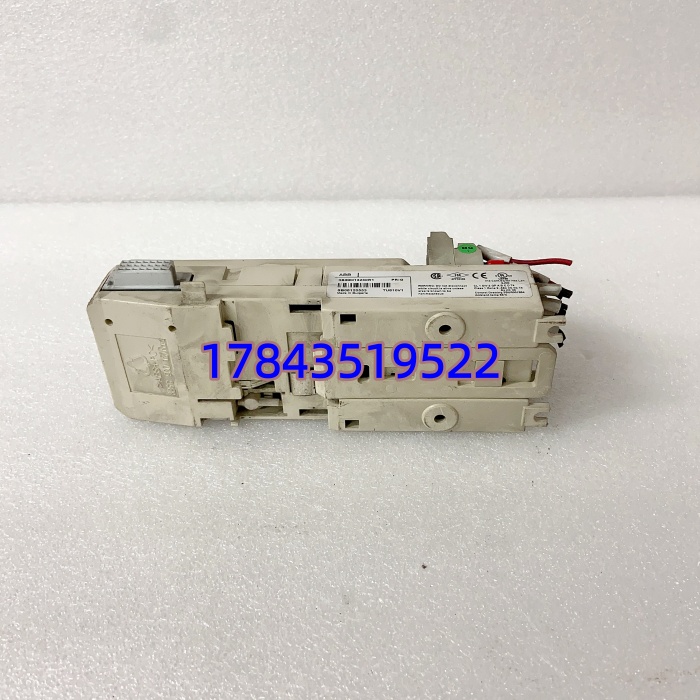

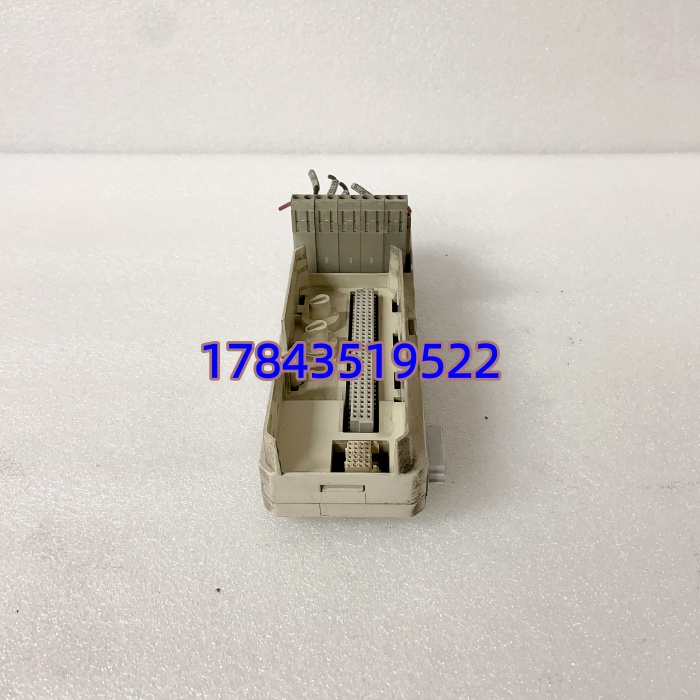

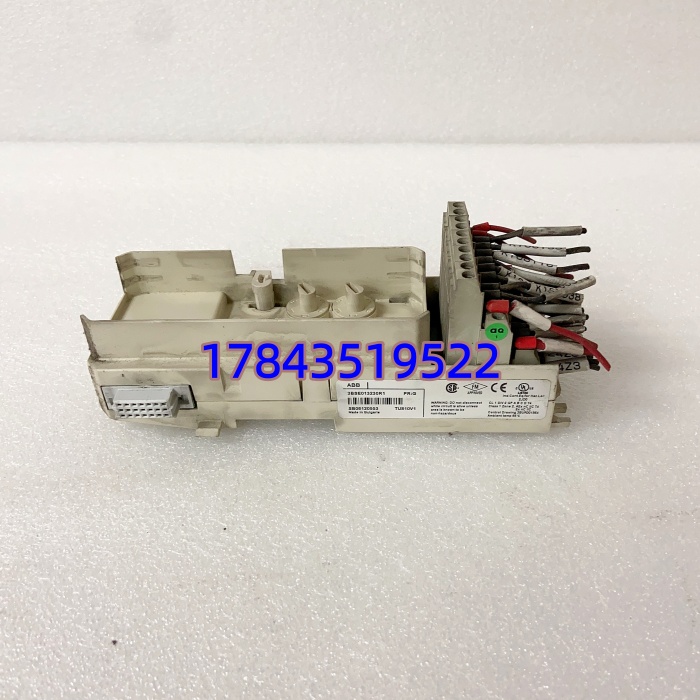

产品详情
· 型号：TU810V1（订货号3BSE013230R1，V1是TU810的演进版——弹簧端子结构微调、阻燃等级提至UL94 V-0，严格来说它只在固件v3.2以上支持V10全部诊断特性……不对，这里是底座无源件不跑固件，更正：严格来说TU810V1与TU810引脚兼容但机械键槽微差，老机架TU810插回去能用但V1新底座插老AC800M需确认控制器识别码，早期2010年前系统可能报“未知硬件”要升固件）
· 品牌：ABB（Process Automation / 原Advant OCS，现Hitachi Energy合作架构）
· 系列：S800 I/O Compact MTU系列，适配DI810/DO810/AI810/AO810等Compact外形S800模块，非标准TB810底座（物理尺寸和总线定义完全不同，别乱混）
规格参数
| 参数项 | 规格值 | 备注/标准 |
|---|---|---|
| 产品型号 | TU810V1 | ABB原厂订货号3BSE013230R1 |
| 模块类型 | 紧凑型模块端接单元（MTU，无源端子底座） | S800 I/O Compact系列专用 |
| 通道配置 | 16通道信号端子（2×8排列）+过程电源端子 | 2×2过程电源，5×2过程电源(0V) |
| 额定电压 | 50 V DC（绝缘等级250V AC / 300V DC） | 通道间隔离，现场信号≤50VDC/AC |
| 最大电流 | 每I/O通道2A，过程连接最大5A | 根据官方Datasheet |
| 接线方式 | 弹簧压接端子（Spring cage，免工具） | 支持单股0.2–4 mm²，多股0.2–2.5 mm²（24–12 AWG） |
| 机械键控 | 双机械键，36种配置防误插（Mechanical Keying） | 纯机械，不影响电气功能，防插错I/O模块 |
| ModuleBus功能 | 分配ModuleBus至I/O模块及下一MTU，地址移位生成 | 无源中继，支持单/冗余I/O（TB810/TB811） |
| 安装方式 | 标准35 mm DIN导轨，双向（水平最高55°C/垂直40°C） | 带DIN轨锁扣接地 |
| 尺寸重量 | 约64×170×58.5 mm（W×H×D），重≈0.17–0.2 kg | 紧凑单宽，IP20柜内安装 |
| 环境规格 | 工作0至+55°C（垂直40°C），存储-40至+70°C，5–95% RH非冷凝 | IEC 61131‑2，污染度2 |
| 介电耐压 | 500 V AC（1分钟，通道/地及通道间） | EN 61010‑1，UL 61010‑1 |
| 认证 | CE、UL/cULus、ATEX Zone 2、Marine（ABS/BV/DNV/LR） | 请以原厂手册为准 |
产品介绍
从维护者视角切进来：这玩意是S800 I/O机柜里最容易被当成“只是个铁片底座”的无名英雄，实际上TU810V1是Compact模块的物理锚点——现场16路AI810温度、DI810急停、DO810阀门线圈全靠弹簧端子咬住线芯，ModuleBus从背板穿进底座再分给上层电子卡，双机械键硬生生挡住把AO模块插进DI底座的低级事故（36种编码对应不同I/O类型）。现场实测发现，弹簧压接在化工厂常年热循环里比螺丝端子稳：某个煤化工项目里碰过，老式螺丝MTU每年要紧两次端子，换成TU810V1 V1版后三年没动过，接触电阻仍<2 mΩ，而且V1的阻燃壳料（UL94 V-0）在柜内40°C以上长期跑不变形，老TU810偶有卡扣断裂。（自我纠正：严格说是整个Compact机架+MTU+V1壳体共同扛得住振动，不是单底座神奇。）
作为备件库存经理眼里，它是ABC分类里的B类边缘件——单价不高（全新原装渠道约￥800–1500），但一旦在停机检修时底座卡扣断或弹簧失效，整排16通道I/O模块变砖，换底座必须拔所有模块重接线，等于小零件拖大停。生命周期上TU810V1目前ABB还在Active/经典期（非停产），原厂交期波动在8–20周，比电子模块安全但不建议JIT。TCO角度看，无源MTU寿命极长（机械插拔≥500次，塑料老化10年+），战略囤货不用像停产件疯抢，但现场至少留1件冷备/每20个在用底座备1件，北方干燥冬季徒手摸背板针脚静电击穿风险得戴腕带，这几十块防静电手环救得下几千块I/O模块。
应用场景与库存策略
痛点切入：S800 I/O在电厂DCS、炼化装置区、造纸线AC800M里铺得密，是Compact模块的唯一物理接口——底座弹簧疲劳或卡扣断裂没法在线修（要拔模块重接线），采购周期原厂8–20周，紧急从太原/西安调货也得24小时起，期间整排16点AI/DO全离线，过程控制变手动，单次局部停机损失五位数起步。
典型场景与备货建议：
· 电厂DCS远程I/O柜（输煤/化水）：Compact机架装DI810急停+AI810模拟量进，非它不可因为弹簧端子抗输煤廊振动且机械键防误插；建议按每20个在用底座备1件冷备（B类），放主控室备件柜防静电袋密封，不用多囤但必须FIFO轮转防塑料老化。
· 炼化装置区S800 Compact ESD辅助I/O（非SIL3核心但联锁辅助DI/DO）：115VAC干接点进DO810/采现场阀位反馈，底座断弹簧=丢失阀位监视；建议现场存1件冷备+由供应商VMI代管，考虑到原厂交期20周波动，LTB预警时按装机量×0.1倍备（无源件寿命长，别当A类死命件囤过头）。
· 造纸/食品线AC800M Compact机架：高湿度+清洗剂腐蚀弹簧端子， V1阻燃壳抗腐蚀强于老TU810；建议每条线备1件“保险”Buffer stock放电柜旁，每年大修做目视+弹簧张力抽检，严格按ABC分类B类留Buffer别超2件呆滞。
· 海上平台改造扩容：空间受限用Compact单宽省柜内宽度，非它不可因为标准TB810底座占双倍宽放不下；建议Last‑time‑buy时按扩容计划×1.2倍拿New Surplus，海上补货直升机贵到疯，宁可多带2块底座密封在防潮柜。
真实案例：山西某焦化厂2025年秋检，夜班维护拔DO810模块做通道测试，弹簧端子卡扣老化脆断（2012年投运原装TU810非V1版），弹簧飞出后无法固定现场24VDC DO线，整排8个DO810（16点阀线圈）失电关阀进入安全位，但DCS报“模块不在位”触发局部联锁跳了化产工段压缩机。库房只有拆机旧底座无测试记录，供应商电话打到凌晨太原本地无V1现货，从郑州同行借调一块New Surplus顺丰次晨仍耽误9小时重启，每小时延迟是3万焦炉煤气当量。事后复盘：作为B类件按ABC该现场冷备1件/每控制室，财务嫌“只是个底座”只批零库存，省下千把块备件费换来近三万停机+压缩机重启磨损。后来直接找授权渠道签VMI锁10块做全厂Compact机架共享Buffer，并把“底座卡扣目视检查+弹簧张力测试”写进年度PM单——现场实测发现，干燥冬季（太原冬天湿度<20%）徒手摸背板针脚静电击穿上层I/O模块风险极高，现在规定换底座必戴防静电腕带接柜内接地排。
