描述
产品详情

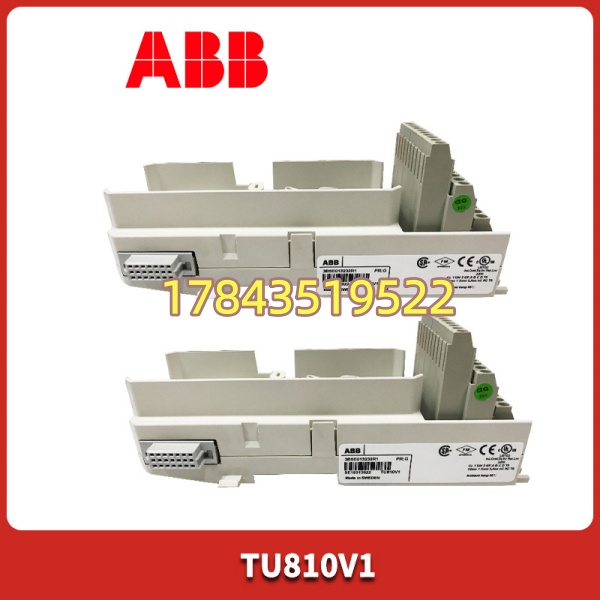

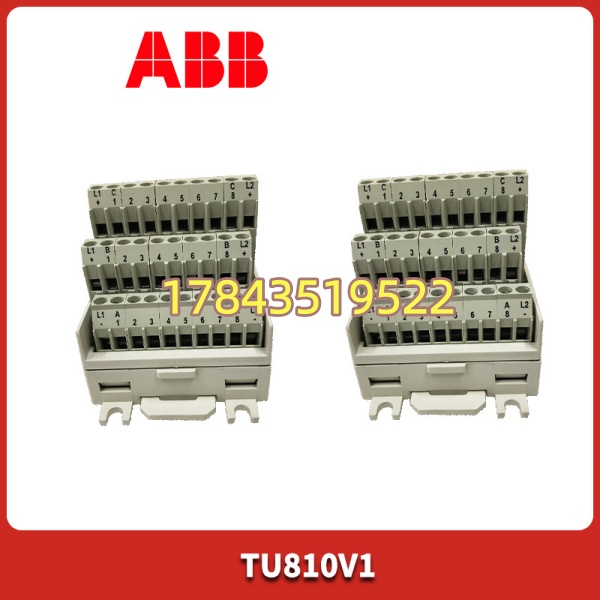

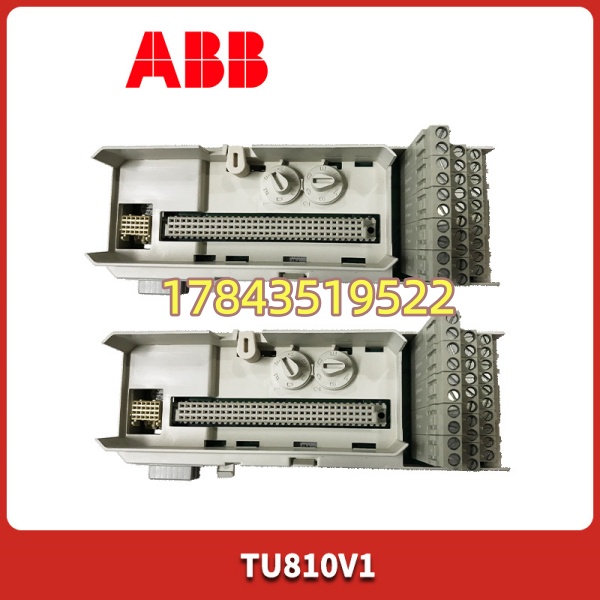

· 型号：TU810V1（3BSE008630R1）
· 品牌：ABB
· 系列：S800 I/O — Compact Terminal Unit (TU Series)
规格参数
- 产品类型：S800 I/O 紧凑型端子单元（Terminal Base / Baseplate）
- 订货号：3BSE008630R1（V1 为版本标识，电气与 V2 端子排列一致，机械兼容）
- 适用 I/O 模块：S800 紧凑系列 — DI810/DI811/DI830、DO810/DO813/DO821、AI810/AI815/AI830、AO810V2 等（单宽模块）
- 不适配：S800 扩展宽模块（如 AI845 双宽需 TU812/TU813），不兼容 S100 机架或 PFSK 底座
- 现场接线端子：8× spring-loaded Cage Clamp（弹压式），线径 0.2～2.5 mm²（AWG 24～12）
- 背板供电：由系统电源模块（PS802/PS851 等）通过机架背板向 I/O 模块供 24V DC；TU810 本身无有源电路
- 现场侧电源接入：部分 I/O 类型（如 DO810 需现场 24V 供负载）经 TU810 端子排引入，端子排布局依 I/O 模块类型定义
- 机械键码（Coding Key）：底座侧面可插机械键防止错插不同类型 I/O 模块，随所配 I/O 模块型号预装或另购
- ModuleBus 连接：通过背面金手指连 S800 I/O 机架或前一 TU 模块（菊花链），最大 12 个紧凑 TU 单元单机架
- 隔离：现场侧与系统侧隔离由插装 I/O 模块决定（TU 本身为无源基底）
- 状态指示：无电子 LED（指示灯在上方 I/O 模块），底座侧面有槽位编号标识窗
- 安装形式：35 mm DIN 导轨（TH35），卡扣锁定，可标记片标识
- 工作环境：-40～+70℃（存储/运输），运行温同所配 I/O 模块（通常 0～+55℃），IP20（柜内）
- 尺寸：约 62×94×45 mm（W×H×D，含端子），≈0.08 kg
- 认证：CE、cULus、DNV（船级社可选），RoHS 合规
产品介绍
TU810V1 不是电子卡，它是 ABB S800 I/O 紧凑系列插脚的”底座”——所有 DI810/AI810/DO810 等单宽 模块必须卡在这上面才有接线端子和背板总线接触。弹压式端子接现场线比螺钉端子快，但也更容易因反复插拔疲劳或端子氧化接触不良。V1 版和早期 TU810 电气兼容，主要区别在机械细节和标签位，配现行 I/O 模块无问题。
坦白讲，TU810 系列很少单独坏，真坏的通常是端子氧化烧蚀（DO 带感性负载拉弧）或弹簧疲劳松脱导致通道时通时断。老柜子改造加 I/O 点才需新购，二手流通多为拆机件。有一点要注意：TU810 配单宽模块，双宽模块（AI845/AO845 等）需 TU812（12 端子）或 TU813（24 端子），买错插不进——确认你 I/O 模块型号再订底座。机械键码要和你准备插的 I/O 模块类型匹配（不同模块配不同键形），混插会物理挡住，这是 ABB 防误操作设计。
应用场景与行业案例
痛点切入
化工厂某 DO810 控制电磁阀时通时断，摇表查通道正常但端子排电阻时大时小——TU810V1 弹压端子弹簧疲劳（该底座运行 18 年经历多次接线拆装）。原系统 AC800M+ I/O 不改架构，断电拔出 DO810→拆旧 TU810→装新 →恢复接线→插回 DO810→RUN 灯绿。整件事耗时最短的是确认端子排接线顺序拍照片——我遇过没拍照重接错一位导致阀误动作。
典型场景
- 电力/石化辅网控制柜 — 新增少量 I/O 点（如加 2 路 AI 监测新测点）需补 TU810V1 + 对应 I/O 模块
- 老厂 MRO 替换 — 端子氧化/烧蚀的 TU810V1 同型号替换，保留上部 I/O 模块（注意先拔出模块再换底座）
- 新建 I/O 站 — TU810V1 作标准紧凑底座组成 I/O 链（最多 12 个单宽 TU 单元 + CEX 总线终端）
- 改造扩容 — 原柜留空 DIN 轨槽位，追加 +DI810 补 DI 点进 800xA 不需改 CPU 机架
真实案例
西北某污水处理厂鼓风机房 I/O 站，夜班 #3 溶解氧 AI810 通道值跳变，查 端子排 2/3 脚（AI+ / AI-）弹簧压力不足——该底座历次校准拆线多次。断电→拔出 AI810（记槽位号）→拆旧 →装新（同 3BSE008630R1，预装 AI 类机械键码）→按拍照复原 4～20mA 变送器 +/- 及屏蔽→插回 AI810→上电→值稳定。全程约 20 分钟。老师傅后来说早该按五年周期力矩检查弹压端子或备 5% 备用底座。有一点要注意—— 无源，更换时 I/O 模块需暂时拔出，若模块有运行中改写的 Retain 参数确认已备份（通常参数在 CPU 不在模块，但个别模块有 EEPROM 需留意）。
常见问题解答 (FAQ)
V1 是 的版本迭代，电气端子排列完全一致，机械兼容可互换。TU812（12 端子）和 TU813（24 端子）是双宽 I/O 模块（AI845/AO845 等）用的底座——单宽模块（DI810/AI810 等）插 TU812/TU813 物理上可能卡但端子数不对、键码不匹配不建议混用。确认你 I/O 模块是单宽用 ，双宽用 TU812/TU813。
I/O 模块支持热插拔（Hot Swap）， 无源基底跟着模块一起——热拔模块时 仍带电（背板供 24V）。若需更换 本身（端子烧蚀等）必须断该 I/O 站电源或确认所控回路可短时失电再操作，因底座连背板及现场电源。
Q3：机械键码怎么配？买时含键吗？
发货时通常带通用键或需按所配 I/O 模块类型另购编码键（Coding Key Set）。数字量输入(DI)、数字量输出(DO)、模拟量输入(AI)、模拟量输出(AO) 键形不同，插错物理挡住。采购时注明”配 DI810 用键”或”配 用键”，最好直接告知所插 I/O 模块完整型号让卖家配好。
Q4：弹簧端子松了或接触不良怎么处理？压线工具有要求吗？
用 ABB 推荐压线钳做冷压端头（ferrules）再插入弹压端子最可靠。若弹簧疲劳致接触电阻大建议更换 ——弹簧寿命约插拔 200 次，反复拆接线老化后弹力下降。不要用一字螺丝刀撬弹簧舱口强行复位过度，易断。
Q5：二手/拆机底座到货怎么验？
① 外观无烧灼、端子无氧化发黑；② 用通断测试仪或万用表测各端子对背板对应引脚无开路/短路；③ 插已知好 I/O 模块（如 DI810）上电看 RUN 灯正常、强制点通道 LED 响应；④ 弹压端子插入/退出测试线手感清脆有回弹。警惕端子已疲劳的”清灰件”。
部分 S900 本质安全 I/O 模块（如 AI895）也插 或专用 -Ex 变体，需核对 S900 模块手册——普通 对 S900 非本安模块可用，本安应用须用指定 Ex 型底座（-Ex-i 等），勿混用。
Q7：背面 ModuleBus 怎么链？终端模块必要吗？
I/O 紧凑机架末端须配终端模块（如 TB807 或 TB850 依 CEX 总线类型）， 间通过背板 ModuleBus 自动菊花链。拆机 若曾用于链中端位置现挪到中间注意移除/添加终端模块匹配新物理位置。
