描述
产品详情

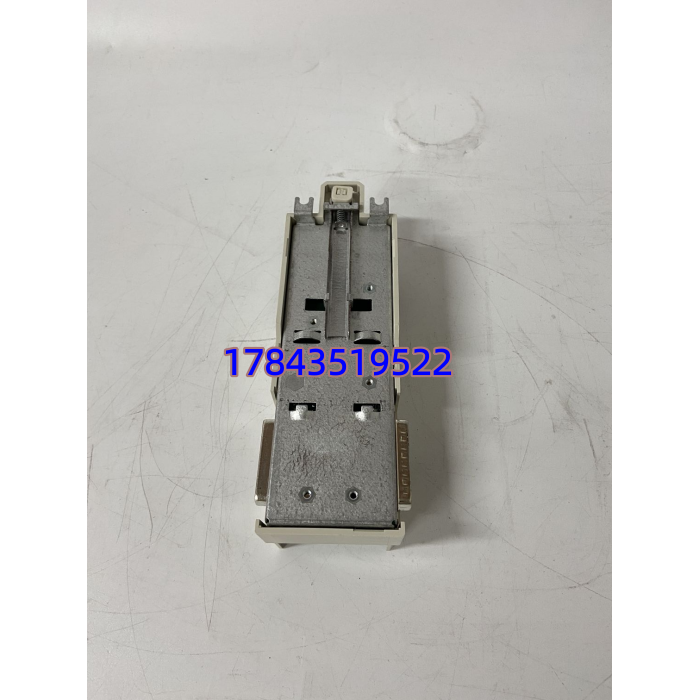

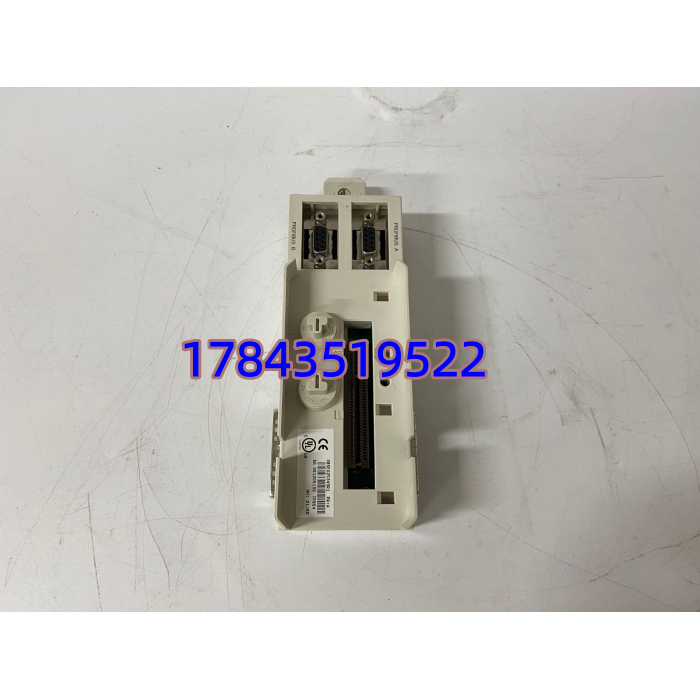

· 型号：TP854（订货号 3BSE025349R1）
· 品牌：ABB
· 系列：AC 800M — CEX-Bus Termination Module (Dummy / Terminator)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB Ltd. — Process Automation |
| 型号 | TP854 |
| 订货号 (Order Code) | 3BSE025349R1 |
| 模块类型 | CEX-Bus Termination / Dummy Plug（无源终端模块） |
| 适用机架 | 所有 ABB AC 800M 机架（标准/扩展）右侧 CEX-Bus 槽位 |
| 匹配 CPU / CEX 模块 | PM860/PM861/PM862/PM863/PM864/PM865/PM866/PM891 + CI854A/CI857/CI858/CI840 等 |
| 内部元件 | CEX-Bus 差分线终端电阻（典型 120Ω）+ 总线正确终结电路（无 IC） |
| 安装位置 | AC 800M 机架 CEX-Bus 链末端槽（最右侧未占用 CEX 槽）— 若 CEX 槽全占满最后一片 CEX 模块即充当终端不需额外 TP854 |
| 状态指示 | 无 LED（无源件） |
| 热插拔 | 可在线插入/拔出（不影响运行模块），但建议机架断电操作避免 ESD |
| 尺寸（参考） | 同标准 AC 800M 单槽模块 ≈185×30×127.5 mm（H×W×D） |
| 重量 | ≈0.04 kg |
| 工作温度 | 0℃ ～ +60℃（同机架环境） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | 随系统 CE / RoHS 合规 |
| 备注 | 与早期 TP850/TP852 外型兼容但专用于 CEX-Bus（PM8xx 时代），不用于老 Advant S100 机架 |
产品介绍
在某炼化装置碰过：AC 800M 机架原配 PM864 + CI854A（CEX 槽2/3 占用，Slot4 空且未插 ），Control Builder 报 CEX Bus Termination Warning——不影响运行但 FAT 时被业主开出观察项要求整改，临时从邻柜拆 顶替才 PASS。事后查 MRO 清单竟无此 “小堵头”，等代理调货 3 周（非急但凸显盲区）。 单价极低（通常 €20–€50 级），故障率为零，但缺它 CEX-Bus 诊断不洁净且在部分老固件版会阻止 CEX 模块完整自检通过——从库存经理视角是典型 C 类附件：单价忽略但”忘了买”会在 FAT/开机找你麻烦，建议全厂按机架数池化留几颗。
目前 (3BSE025349R1) ABB 仍在产（AC 800M 平台 Active），交期通常 2–6 周。建议：每套 AC 800M 装置按全厂池化备 2～3 件密封（或与 PM864AK01 Kit 同步采购），多机架可共享周转，单价极低不值得单机架单列。
应用场景与库存策略
缺失 = CEX-Bus 未正确终结 → 通常仅 Warning 不影响运行，但部分 PM8xx 早期固件或严格 FAT 会报 Error；物理上开放槽位积灰增加 ESD 风险。
- 所有 AC 800M 装置（PM8xx + CEX 模块） — CEX 总线正确终结要求 → 建议按 C 类全厂池化备 2～3 件（3BSE025349R1），随首单 CPU Kit 同步购入。
- 机架 CEX 槽全占满（最后一片 CEX 模块具终端电阻） — 当前可不插，但仍建议留件防将来减配 CEX 模块后 CEX 链末端无终结。
- 已停用 AC 800M 拆柜或纯 S800 I/O 无 CEX 机架 — 不需备。
真实案例：西北某化肥厂合成氨装置，ABB 800xA 带 4 面 AC 800M 机架。大修后 FAT 做 Control Builder Hardware Check 两台机架报 “CEX Bus not properly terminated”——查为基建阶段只装了 CPU+CI854A 未补 （CEX 槽末位空）。因建厂备件包未列 ，联系代理西宁仓调货 2 周。最终从已到货待装新机架拆两件顶替 PASS。事后将该堵头按每面机架 1 件+全厂额外 2 件列入 MRO 低值易耗附件清单，单价不过几十块但 FAT 时省口舌。
