ABB TP830 3BSE018114R1 | AC800M基板模块 现货 停产替代

描述

产品深度介绍

说实话，ABB TP830 这东西最大的坑在于——绝大多数人以为它是一个独立的控制器或触摸屏，但实际在AC800M系统里，它压根就是个”底座”。

这事得拆开来看：搜索结果里关于TP830的描述五花八门——有说是基板/底板的，有说是操作员触摸屏的，还有说是励磁系统模块的。到底哪个是对的？答案是——都对，但取决于你问的是哪个TP830。

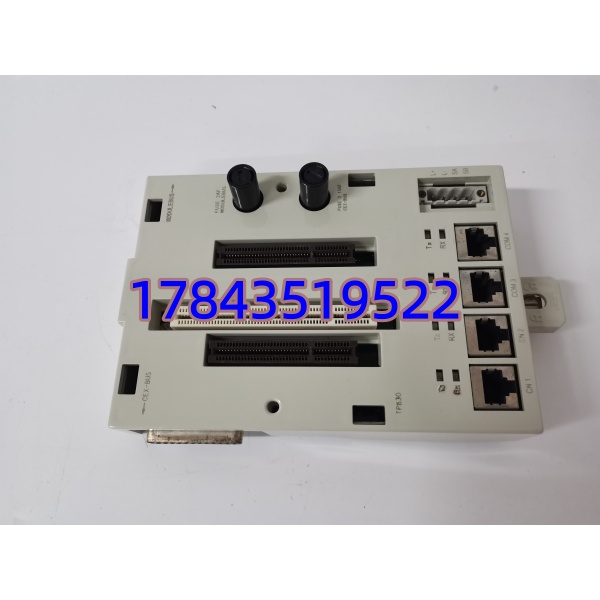

对于AC800M系统的TP830 (3BSE018114R1)，它就是一个115mm宽的DIN导轨安装基板，PM861/PM864/PM865/PM866这些CPU模块插在它上面，同时通过CEX-Bus连接通讯模块（如CI8xx系列），通过ModuleBus连接S800 I/O站。说白了——少了这块底板，CPU就是一块没地方插的板砖。

这个基板本身没有处理器、没有内存、没有程序存储，纯粹是”电气管家”——负责给CPU供电、传递总线信号、提供物理安装位。它的更换成本不高（市场价约1000元左右），但坏了的后果是整个控制器机架瘫痪。而且这东西看着不起眼，停产了替代货源其实不好找——毕竟它跟PM8xx系列CPU是绑定的，没有通用的第三方案。

关键技术规格

应用场景与行业案例

结构 A: “从事故说起”切入

前年有个造纸厂的MRO采购急得直跳脚——车间的一条涂布生产线控制器突然”死机”，排查了半天发现是TP830底板的电源管理电路烧了。CPU是好的，通讯卡也是好的，但底板上的24V电源分配单元完蛋了，整块板子插上电跟没插一样。

他们当时找了好几家备件商，报价从800到3500不等，有的说”这个是老款停产了只能买翻新件”，有的说”我们有台湾产的兼容底板能用”——最后他们还是找到了我们，发了旧件的标签照片过来确认是3BSE018114R1，第二天顺丰直达换上，系统满血复活。前后停机不到36小时，但因为早有备件库存，实际上板子本身只耽误了换件的30分钟。

所以对于这种”不起眼但缺了就不行”的底板，我的建议就一句话： 千把块钱的成本，换一次非计划停机就是几十万的损失，这笔账不难算。

应用场景列表

1. AC800M单机配置： 现场如果只有一块PM864插在上，坏了就得整机断电换底板——换之前确认总线终端插头（TB852）插好了没，否则通讯会丢包。
2. 冗余配置的AC800M： 双CPU配双底板，一块坏了一块还能撑着——但两块底板的供电必须走同一路电源，否则冗余切换时会出幺蛾子。
3. 老系统延寿改造： 你那个用了十几年的AC800M机架，如果底板触点氧化导致偶尔通讯掉线，换个新往往比排查半天信号干扰更省事。
4. 如果你需要的是本地操作员终端（LOU） ，那个也是ABB的””，但那是15寸触摸屏，完全不是一个东西。买之前务必拿旧件实物照片比对。

🛠️ 真实感微案例：型号一样，东西完全不同

去年有个化工厂的采购打电话来，说”我们有几十台在用，这次坏了要买5个备着”。我多问了一句：”您这是插CPU的底板，还是挂在控制室墙上的触摸屏？” 对方一愣：”什么触摸屏？就是机柜里那块扁平的板子啊。”

我立刻让他发照片——结果是基板，没错。

但他说”这个型号好像停产了，你有没有替代方案？”

我实话告诉他：”替代方案就是原型号屯货，因为这个基板跟PM8xx系列的物理接口是专用的，没有第三方的通用底板。而且这个板子价格不贵（1000左右），占库存成本也低，建议一次性囤2-3块，作为长尾备件。” 他当场下了3块的单，后来跟我说，下半年生产线因为雷击烧了一块底板，换上去半个小时恢复了，没停机超过一天。
