描述
产品详情

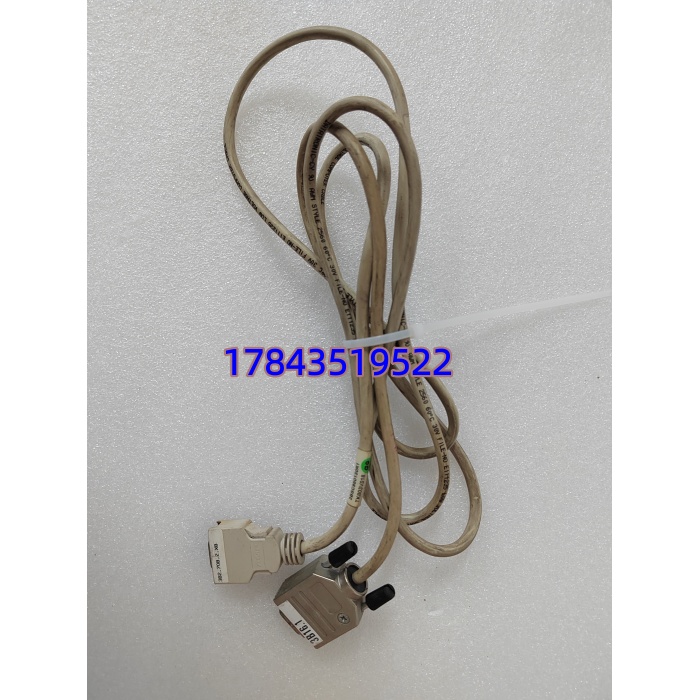

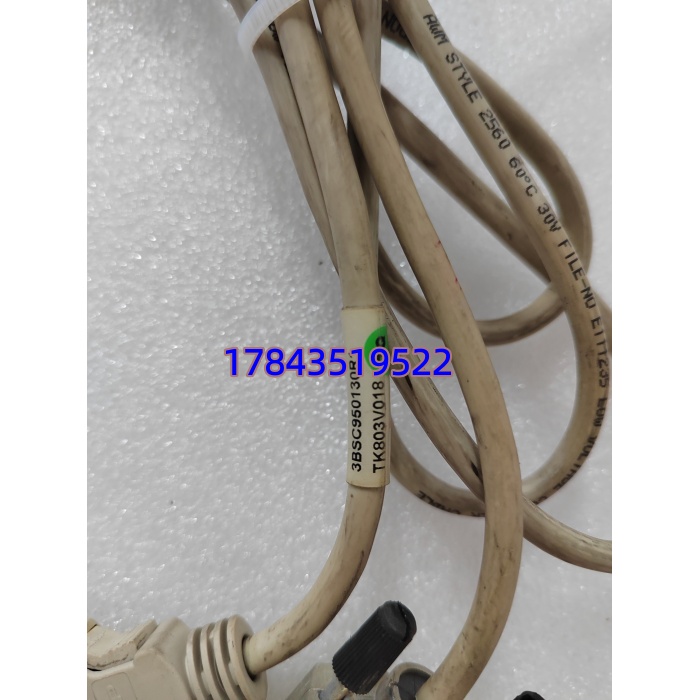

· 型号：TK803V018（完整订货号 3BSE008537R1，V=Version/长度标识 018=1.8m）
· 品牌：ABB
· 系列：AC 800M / 800xA / Advant — Service / Programming Cable (MPI Interface Cable)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 订货号 | TK803V018 — 3BSE008537R1（1.8 m length；TK803V003 = 3 m 版本同理） |
| 制造商 | ABB AB, Sweden (Control Products / 800xA Family) |
| 产品类别 | 专用 MPI / Service 编程电缆 — 用于连接 PC ↔ AC 800M CPU Service Port(COM1) 或 CEX-Bus 模块配置口 |
| 接口 PC 侧 | DB9 female（RS-232 DTE 信号：TxD/RxD/CD/RTS/CTS 接线适配 ABB MPI 引脚定义，非标准 PC-Modem Null-Modem 全交叉——严格来说普通 Null-Modem 线不能替 TK803 与 AC 800M 通信） |
| 接口控制器侧 | DB9 male + 金属固定螺帽（旋入 CPU 前面板 Service 口或 CEX-Bus Config 口），引脚定义按 ABB MPI (partial RS-232 + handshake lines) |
| 适配控制器 | AC 800M 全系 PM851/PM856/PM860/PM861/PM864/PM865/PM866/PM891 — 前面板 COM1(Service)；部分 Advant 500 系列经适配也可（少见） |
| 通信协议 | ABB MPI (Modified RS-232 with handshake timing)，Control Builder / 800xA Engineering 自动识别 |
| 隔离保护 | 内置光电隔离与 TVS，防 PC 侧浪涌损坏控制器串口（约 ±2kV ESD 保护） |
| 电缆长度 | 标准 1.8 m（V018），可选 3 m（V003 TK803V003 3BSE008538R1）——过长可能影响 RS-232 信号质量 >15m 不推荐 |
| 指示灯 | 无（被动线），部分新版有透明热缩内含 LED 闪烁指示 Tx/Rx（依 Lot） |
| 工作温度 | -20℃～+70℃（存储 -40℃～+85℃），柔性 PVC/LSZH 护套 |
| 典型用途 | Control Builder M 下装控制策略 / 在线修改 / 固件 BootP / 首次 IP 设 COM1 口连接 |
| 生命周期状态 | Active / C 类低值耗材，ABB 持续供货 |
| 注意 | TK803 与通用西门子 MPI 电缆(6ES7972-0CB20-0XA0 等 USB-MPI 适配器)物理接口可插但协议/引脚不同——ABB 控制器要求 TK803 或 ABB 原厂 USB 编程线(TK212 系列 USB→MPI)。普通 PC RS-232 Null-Modem 线连 AC 800M COM1 不通。 |
产品介绍
（采用 E 维护者视角 切入）
新工程师拿着笔记本电脑去现场想改 AC 800M 参数，翻出一根普通九针串口线往 CPU COM1 一插——Control Builder 报 “No Response from Controller”，折腾半小时才想起要 TK803 专用 MPI 线而非 Null-Modem。这根电缆在备件管理里属 C 类低值耗材，但它的缺席能让一次简单在线修改变成”拆 CF 卡抱回办公室改再回装”的折腾。TK803V018 内部引脚定义做了 ABB MPI 握手时序适配并带光隔，保护控制器串口免受 PC 侧地电位差损坏——这点普通交叉线做不到。
从供应链它是 ABB 常供品交期短（2~4 周或渠道现货），TCO 几乎无持有成本。建议按”每支维护班组/每个现场调试工具包配 1 根 + 1 根备用”管理，不列入 A/B 类库存但纳入调试工具包强制清单（很多厂把电缆当”人人有就行”结果大修时全借走找不到）。新项目建议随 AC 800M CPU 按调试人数申购，别等要用再找。
应用场景与库存策略
TK803 异常极少见——多为接头内芯脱焊（被踩/拉扯）、转接器芯片不兼容 ABB MPI 时序致下载中途报 Timeout。先换 FTDI 芯片 USB-RS232 转接器排除时序问题再疑线。
- 电力/化工/造纸 现场维护 — AC 800M 首次 IP 设定(COM1)、在线修改、固件 BootP｜非它不可因 口只认 ABB MPI 引脚定义｜建议：每个现场工程师工具包配 1 根 TK803V018 + 1 根 FTDI USB-RS232 转接器；库房另备 1~2 根全厂周转 |
- 新建项目 调试阶段 — 承包商联调用｜非它不可因无 连接无法初设 CPU IP(如未配 Ethernet 先到手)｜建议：按调试工程师人数×1 申购，完工转交业主作为随机备品 |
- 老厂无以太网先期配置 — 部分老 PM851 机架只留 可用｜非它不可｜建议：若全厂已以太网化管理且有机架可远程下装可不强制囤但调试包仍须含 |
- USB 编程线替代方案 — ABB 原厂 TK212Vxxx(USB→MPI) 可直接连 CPU 省转接｜建议：预算允许可买 1 根原厂 USB 线做应急替代 TK803+转接器组合，但性价比低不批量备 |
真实案例：西南某电厂 #3 机 AC 800M (PM865) 改造后需在线微调制程参数，控制室工程师本本连不上——翻出两根普通九针线均 Timeout，最后从电气班找来 + FTDI 转接器一次连通。事后盘点发现全厂 4 个装置维护组只有 1 根 TK803 且在离职员工抽屉带走未归还——制度修正为： 列入《必配调试工具清单》，随装置随机备品移交时清点签字，每年盘点工具包线缆完好性。
