产品详情

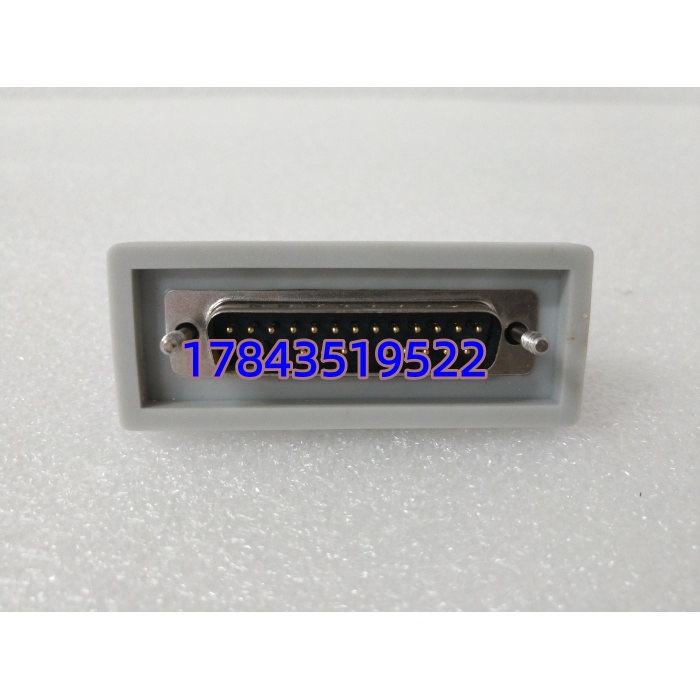

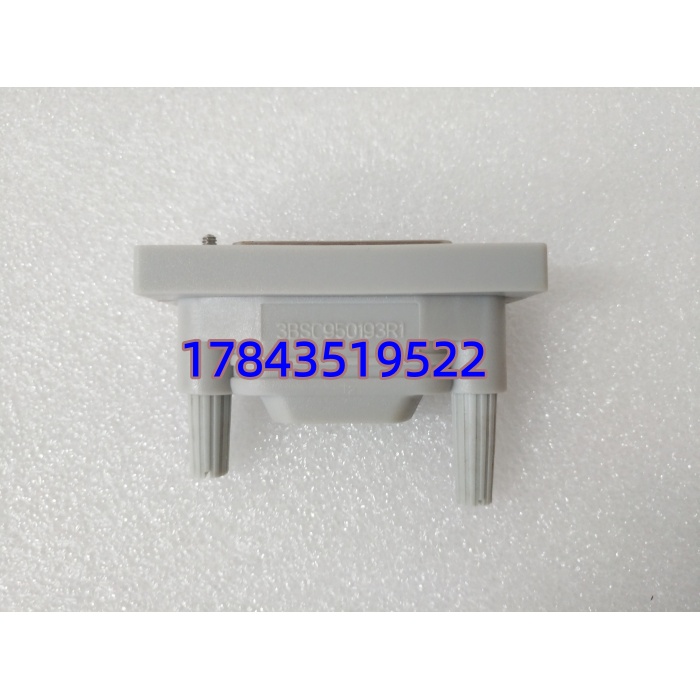

· 型号：TB850（3BSC950193R1）
· 品牌：ABB
· 系列：ABB AC800M ModuleBus Extension / S800 I/O Optical Interconnection Module（Repeater）
规格参数
- 模块类型：ModuleBus Optical Repeater / Fibre Optic Link Module（光电转换+中继）
- 适用系统：ABB AC800M（PM8xx 控制器扩展 ModuleBus 电气段→光纤段）、S800 I/O 簇间光纤互联（配合 TB807/TB852 等）
- 接口：2× ST 型多模光纤接口（IN / OUT，通常一对 TB850 背靠背使用或一端配 TB807/TB852 光口模块）
- 光纤类型：62.5/125 μm 多模渐变折射率光纤（GI），亦兼容 50/125μm（距离略降）
- 波长：820 nm（典型，GaAlAs LED）
- 最大传输距离：2000 m（62.5/125μm GI，无中间中继）；电气段本身 ≤10m（ModuleBus 铜缆）
- 链路预算：典型 ≥12 dB（依光纤衰减系数）
- 信号速率：与 ModuleBus 同步（串行异步，典型 ≤500 kbps 信令 + 过程数据帧，依系统版本）
- 供电：由 AC800M 机架背板或 S800 簇背板提供 24V DC，典型功耗 ≤2 W
- 指示灯：PWR（绿—供电正常）、Rx/Tx Activity LED 或 LINK（绿—光纤链路同步）、ERR（红—断纤/失步）
- 隔离：光纤端—背板 1500V AC 信号隔离（光隔离天然抗共模）
- 安装位置：AC800M 控制器机架 ModuleBus Extension 槽位 或 S800 I/O 机架末端（依应用是做段间中继还是簇光口端点——纯中继成对使用，端点配 TB807/TB852）
- 热插拔：支持——可在系统 RUN 时更换（确认对端链路健康）
- 工作环境：0 ～ +60℃（部分宽温 -25～+70℃ 依版本），5–95% RH 非凝露
- 存储温度：-40 ～ +85℃
- 防护等级：IP20（装于柜内）
- 物理尺寸：标准 ABB 欧卡模块，约 160×100×25 mm，重 ≈0.25 kg
- 认证：CE、IEC 61000-6-2/4 EMC、cULus（依版本）
- 注意：TB850 ≠ TB807（S800 Cluster 内置光口终点模块）≠ TB852（S800F 光口模块），三者功能位不同不可互代
产品介绍
TB850 是 ABB ModuleBus 架构里的”光纤延长线”——当你要把 AC800M 控制器挂的本地 ModuleBus 电气段（限 10m）拉远到另一个机柜或 MCC 室，中间串一对 TB850（或一头 TB850 一头 TB807/TB852 视拓扑），把电信号转成 820nm 多模光信号传最远 2km，两端再转回电接 S800 I/O 或扩展 ModuleBus 段。光隔离顺便解决两地柜子间地电位差导致的通讯误码，这在变频器密集区很有价值。
坦白讲这模块故障率低，现场最常见问题是 ST 光纤头脏污致 LINK 灯灭——先清洁再换板。原厂随 AC800M 部分附件 EOL，找测试过关拆机件为主。有一点要注意： 成对使用时 A 端 OUT→B 端 IN（或交叉直连，按原拆线记录还原），极性反可能 LINK 不亮；换件时保留旧光纤接线顺序照片。
应用场景与行业案例
我在电厂化水车间遇过： 本地架经 →2km 多模光纤→远程 簇，雨季偶报”ModuleBus Ext Segment Timeout”，晴好恢复。到现场 LINK 灯灭，拔 ST 头见端面有水汽渍——清洁异丙醇棉签重插 LINK 恢复，建议后期加光纤盒密封。没换模块。
典型场景：
- 炼化/化工 — 主控柜与远程 MCC 室 I/O 簇间用 光纤互联，抗电机启动共模干扰，拉开距离超电气段限制。
- 水电/泵站 — 分散 小屋经 回联主 PLC，地电位隔离防雷击感应。
- 造纸 — 老 Advant/ 扩展 ModuleBus 分段，电气段→光纤→电气段 拓扑。
- 矿山提升 — 井下变电所 I/O 经 光纤上联地表控制室。
真实案例：
某化工厂重整装置，早班 DCS 报”Remote Cluster — ModuleBus Optical Link Down (Seg B)”。到 MCC 室看 PWR 绿、LINK 灭、ERR 不亮——对端主控室 LINK 也灭（双端互指）。先清洁两端 ST 头、互换光纤跳线（排除光缆断）→ LINK 仍灭，把主控室侧 拆下量背板供电正常，插测试台（配对另一 ）SYNC 灯不闪→确认该 接收光检测电路老化。择低负荷窗口：确认对端单链路健康（Seg A 还在跑）→松故障 锁紧杆→拔出→插入测过好的同型号→光纤回接→双端 LINK 绿常亮→ModuleBus 全扫 OK。全程未停主 CPU 扫描。
