描述
产品详情

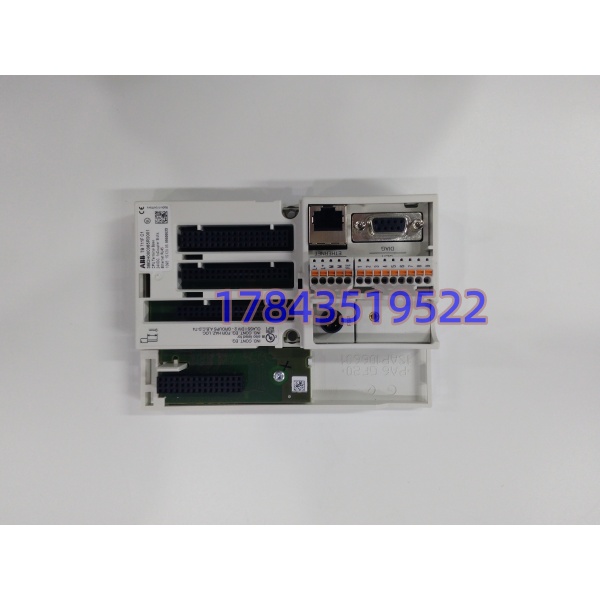

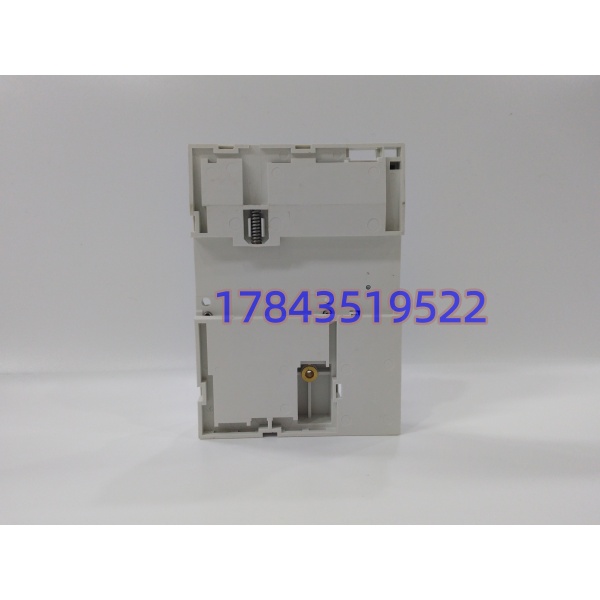

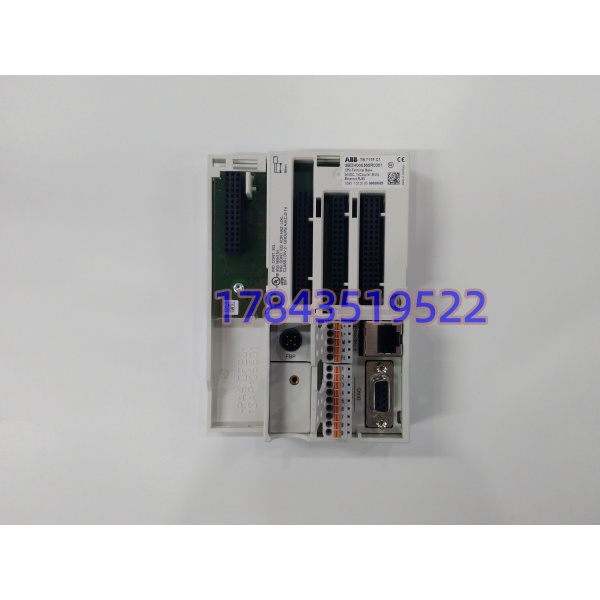

· 型号：TB711FC1（TB 711F）
· 部件号：3BDH000365R0001
· 品牌：ABB
· 系列：Freelance 800F / Advant AC800F
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品代码 | TB711FC1 / TB 711F，3BDH000365R0001 |
| 模块定位 | CPU Terminal Base（承载 PM 783F 等 CPU 模块，非电源板非I/O卡） |
| 适配CPU | PM 783F（PowerPC MPC8247）、AC700F 类 Freelance 800F 控制器 |
| 电源输入 | 24 VDC（5针可拔弹簧端子，典型由 CP-C 24/5.0 或 24/10.0 供），CPU自身耗约80mA@24V |
| 网络接口 | 1× Ethernet RJ45 10/100 Mbit/s（工程/HMI/Modbus TCP） |
| 串行接口 | COM1 “SER”：RS-232/RS-485 可配（1200-38400 bps，Modbus RTU/ASCII）；COM2 “DIAG”：RS-232 Sub-D 诊断口 |
| 扩展总线 | 1× I/O-Bus 连接座（接本地I/O模块），1× 耦合器槽（预留，部分配置装dummy耦合器） |
| 安装形式 | 35mm DIN导轨卡装，或背板螺钉固定，支持带CPU整体插拔 |
| 物理尺寸 | 95.5×135×75 mm（宽×高×深，含插装CPU），底板净尺寸深30mm，重175g |
| 指示与操作 | 承载CPU上的RUN/STOP开关、LED、LCD；底板自身无处理芯片，纯无源互联 |
| 环境规格 | 工作 0°C~+60°C（部分渠道标-20起，以原厂手册为准），IP20 柜内，5-95%RH非冷凝 |
| 合规认证 | CE、UL、GL 船级社（PM783F关联），RoHS |
| 生命周期 | Freelance 800F 系成熟件，新项目导向 AC 900F/800M，但TB711F仍靠库存流转 |
产品介绍
从场景痛点看，老化工装置里最怕的不是CPU坏，是CPU底下那块底板端子氧化导致24V微断、以太网口簧片松弛丢包——现象全是“控制器偶发离线”，查一周查到背板。TB711FC1 的定位很朴素：它把PM783F需要的五类物理资源（电、网、两路串口、I/O-Bus、耦合器）收进一块175g的铝底壳，CPU模块像插卡一样坐上去，背后弹簧端子锁线，前面RJ45和Sub-D直接对外。现场实测发现，在变频器多的泵房控制柜里，原装底板的串口COM1若设成RS-485挂Modbus表计，端子接触电阻超过50mΩ就会出现偶发帧错误，换一块新底板比加隔离器省事得多。严格来说，TB711FC1 和 TB711F 是同一部件号 3BDH000365R0001 下的书写差异（手册用 TB 711F，市场名常带C后缀），它只在配合 PM783F 固件同代时无需改组态；若CPU从783F升到AC 900F，底板物理能插但I/O-Bus定义变了，别以为同底板就能跨代盲替。
商业端采购盯这块底板，通常是“顺带买”而不是单买——CPU坏了订PM783F时顺手备一块底板，因为底板价格低（相对CPU）但故障隐性高：海运受潮、库放五年弹簧衰减、翻新板端子扭矩不够。某个污水处理厂碰到过，库存底板装上去以太网灯不亮，拆开发现RJ45座是第三方仿制件，引脚镀层剥落，PLC扫描周期没事但Historian取数总断。所以这货的采购验收重点不是“ABB标”，而是：①部件号激光刻印 3BDH000365R0001 ②5针端子螺丝无拧花 ③COM2 Sub-D 母座无插拔毛刺 ④带PM783F插装通电演示（看CPU的RUN灯能起来）。新项目没人选它，老线续命时它比通用接线端子排值钱十倍，因为省了重做柜内布线。
替换与升级建议
- ✅ 直接替换：同部件号 3BDH000365R0001（无论标 TB711F 还是 TB711FC1）。物理尺寸、DIN卡扣、5针电源端子、RJ45/COM口位置、I/O-Bus耦合器槽完全一致，断电拆旧装新，PM783F原样坐回去，Control Builder F里硬件配置不用动，成本即单件采购价。注意业主BOM若写“TB711FC1”别发“TB711F”去盖章，虽然同物但审计文档会卡。
- ⚠️ 软件兼容（需改配置）：TB712F / TB713F（带不同通信组合或冗余电源的衍生端子底板）。物理安装同系但I/O-Bus槽数或以太网口数不同（如TB712F多一路冗余24V），换它需在硬件配置里重选Terminal Base类型并核对CPU最大I/O模块数（限8块），改动约30分钟组态+重启，适合顺带扩串口或做电源冗余时考虑。
- ❌ 硬件不兼容：AC 800M 的 TB850/TB870 类端子底座、Symphony Plus S+ 总线底座、或通用威德米勒接线端子排。虽然都叫“端子底座”，但的背板金手指间距、I/O-Bus私有协议、24V端子极性锁位全是ABB私有，跨系插不进或插进去了CPU报“No Terminal Base Identified”且以太网PHY不连通，严禁拿800M底座代800F底板。目前无第三方Pin兼容克隆，缺口靠ABB授权库存商填。
