产品详情

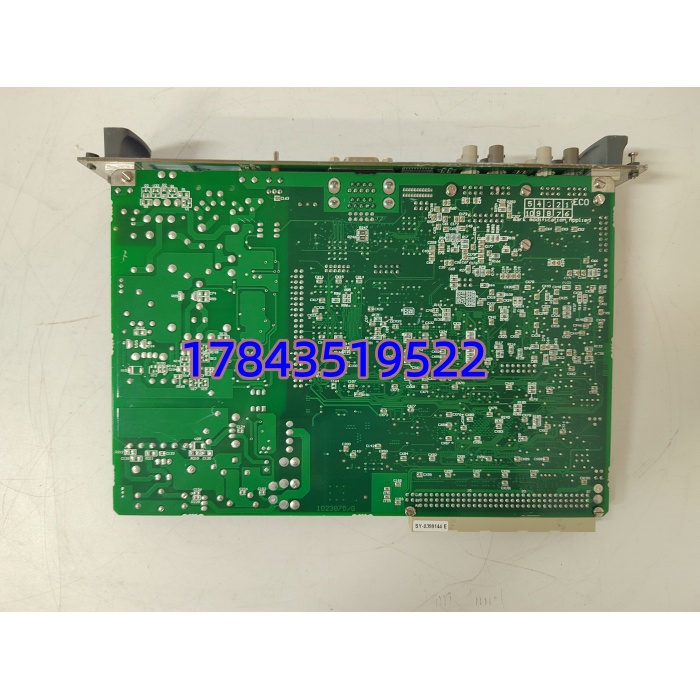

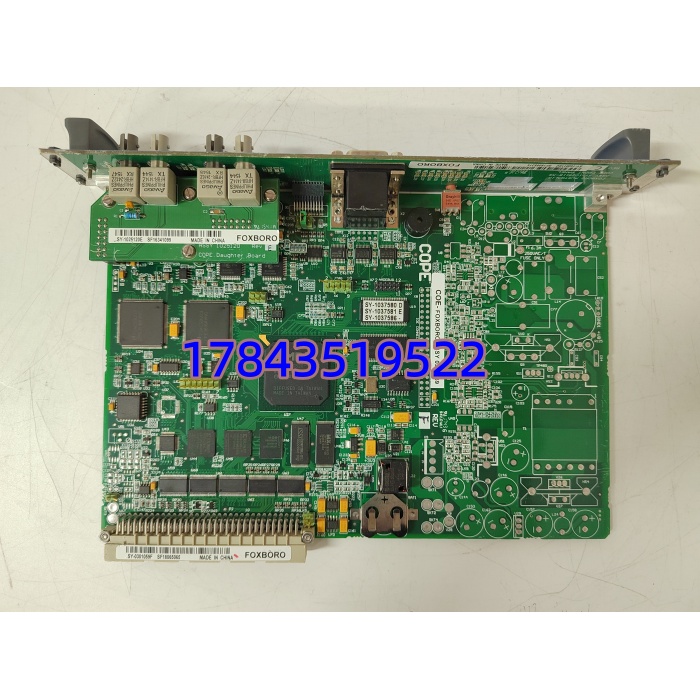

· 型号：SY-0301059F（ABB Legacy S-System Board，P/N 常伴 0399144 Option 标注）
· 品牌：ABB Ltd.（源自 Force Computers / Reliance Electric 老产品线）
· 系列：ABB S-500 / S-600 / Reliance AutoMate Legacy Motion Control — System / Backplane Interface Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | ABB SY-0301059F System / Backplane Interface Board for S-Series Motion Control Rack (Legacy) |
| 关联备件号 | SY-1025115C（Resolver / Synchro 轴控制接口板—插于此系统板背板）、0399144（Option / Encoder I/F 变体 P/N） |
| 适用机架 | ABB S-500 / S-600 伺服控制机架（Reliance AutoMate 系同架构老装置），左侧/底部系统槽 |
| 模块类型 | 系统接口 / 电源分配 / 背板总线仲裁板（依具体机架定义—有的装置中是 CPU 接口板，有的是纯分配母板） |
| 背板供电分配 | 输入外部 DC 电源（+5V / ±15V / +24V 依系统配置），分配至各轴槽、提供电流检测/过流锁存 |
| 总线接口 | 与轴控制板（SY-1025115C 等）经背板并行总线交换位置/速度/扭矩指令及状态反馈 |
| 同步/Watchdog | 机架级 Watchdog（可配跳线禁止/使能），同步脉冲分发至多轴槽保证采样一致 |
| 状态指示 | 板上 RUN / ERR / SYNC / PWR LED（依版本），测试点 TP 可供示波器量同步相位 |
| 安装方式 | S-Series 机架专用系统槽（Eurocard 100×160mm 或 233×160mm 依机架代），前锁紧柄 |
| 热插拔 | 不支持——须在机架断电/励磁封锁状态更换 |
| DIP / Jumper | 含机架 ID 编码、Watchdog 使能、终端电阻选择（须与原机设置一致——拍照记录） |
| 工作温度 | -20 ℃ ～ +70 ℃（工业级） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 防护等级 | IP20（柜内安装，板卡本体） |
| 认证 | CE（系统整体），IEC 61000-6-2 |
| 尺寸(约) | 单 Eurocard 100×160 mm（窄版）或 233×160 mm（宽版 S-600），依具体机架 |
| 重量(约) | 0.2～0.4 kg |
| 配套说明 | 此板通常与 SY-1025115C（每轴一块）组合构成多轴伺服控制单元；0399144 为关联 Option/Encoder I/F P/N |
产品介绍
（E 维护者视角切入）现场实测发现 S 系列老机架最坑的不是轴板烧——是这块系统板背板分配电源微短路致某槽 +15V 掉压、轴板随机报 “Feedback Loss” 查半天才发现母板电源层裂纹（热循环致 PCB 铜箔微断）。SY-0301059F 在架构里是”背板老母鸡”：给所有 SY-1025115C 轴板供逻辑电、同步采样时钟、Watchdog 汇总——它半死时现象极诡异（时好时坏单轴报反馈丢、偶尔全轴锁），老法师第一眼看端子排供电正常后直接疑它。
ABB 对 Force / Reliance 老 S 系配件早已 EOL/LTB，SY-0301059F + SY-1025115C 全新原装基本订不到靠库存商认证翻新。按 ABC 分类若用于关键多轴伺服（印刷套色/纺丝/试验台）属 A 类——建议按每套在线机架备 1 件经测系统板冷备（含记录 DIP/Jumper 拍照），轴板按在线轴数 20%~25% 另备。TCO 持有可忽略，套色轴全丢→整线停→代价高。
应用场景与库存策略
SY-0301059F 故障后果分两类：完全失效→所有轴板失电/同步→多轴伺服全释放或急停；部分电源层劣化→随机单轴反馈丢→套色误差超差/断料。常见于 1995–2008 年投运的 ABB/Reliance 多轴伺服（凹版印刷、化纤高速纺丝试验台、老轧机辅助驱动）。
- 多色凹版印刷机套色轴控制柜（S-600 架 + SY-0301059F + 若干 SY-1025115C）→ 建议按每印刷单元机架备 1 件 SY-0301059F 冷备 + 按轴板数 20%~25% 备 SY-1025115C，密封防静电袋保存，每 3 年上电点检（或借停机窗插 TEST 槽确认 PWR/SYNC LED）。
- 化纤高速纺丝试验台（ABB S-500 多轴伺服）→ 非它不可（背板引脚+S 版固件绑定）→ 建议关键台位留 1 件或按台数 33% 池化持有，遇 EOL 确认 LTB 按
(机架数×年故障率估0.5~1%×剩余寿命)+安全余量。 - 老厂延寿无升级预算（Reliance AutoMate + S 系架仍役）→ 若原装置配 SY-1025120E（高版轴板）注意与 SY-0301059F 版本兼容——通常向下兼容但 CPLD 版本需记录，升版轴板配老系统板前询原厂/资深服务确认。
- 注意配套拍照：更换前必须拍 DIP Switch / Jumper / 跨线位置——系统板常含机架地址编码与 WD 设置不同装置不能混用。
真实案例：华东某塑印厂六色凹版印刷机 ABB S-600 伺服架（SY-0301059F + 6×SY-1025115C），运行第 14 年某日套色轴 3/5 交替报 “Feedback Loss” 随后全轴 ERR——重启暂恢复再犯。量轴板供电发现 +15V 背板仅 11.8V 且温升后跌更多，确认 SY-0301059F 背板铜箔层微断（老 PCB 热循环疲劳）。库房无系统板备件原厂答复 EOL 无新单找渠道翻新等 4 天。临时从已停试机台拆件救急恢复生产，停线 8h 损约 ¥15 万。事后业主按全线 2 台印刷机 S-600 架采购 1 件经测 SY-0301059F + 2 件 SY-1025115C 冷备集中保管——再未因此趴线。
