描述
产品详情

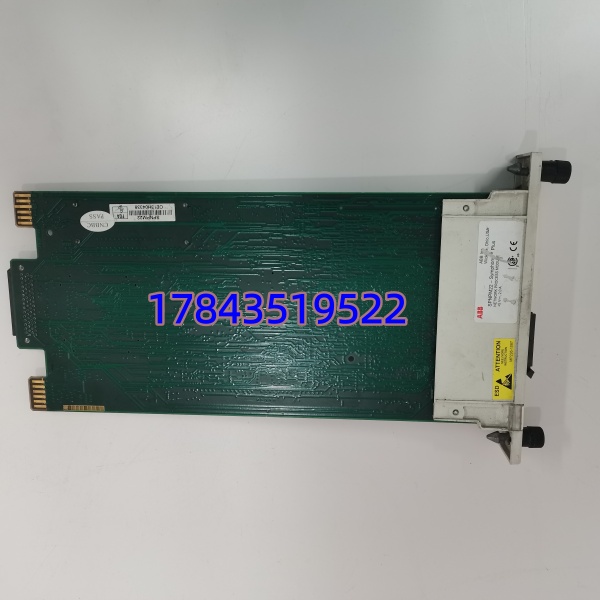

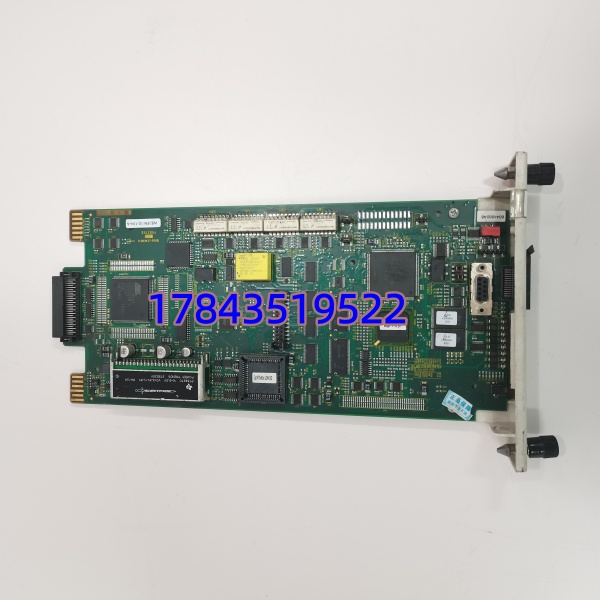

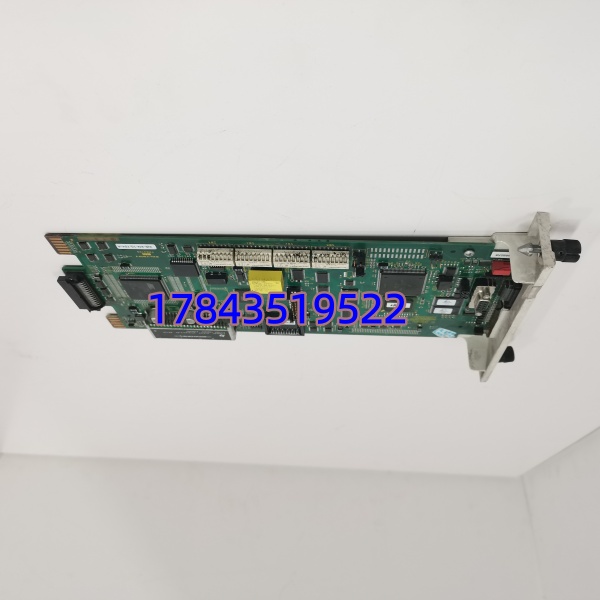

· 型号：SPNPM22（INNPM22 等效件，Symphony Plus 命名）
· 品牌：ABB（Bailey INFI 90 / Symphony Plus）
· 系列：Symphony Plus Harmony Rack — Network Process Module（NPM），兼容 INFI 90 Extended 机架
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SPNPM22（ABB Symphony Plus P/N，等同 INNPM22） |
| 等效旧型号 | INNPM22（INFI 90 / Symphony Classic NPM 模块） |
| 模块类型 | Network Process Module（NPM）——HCU 通信与数据库驻留单元 |
| 适用系统 | ABB Symphony Plus Harmony Rack(HR)；Bailey INFI 90 Extended / Symphony Classic（兼容） |
| 微处理器 | Freescale ColdFire MCF5407 @160 MHz（典型） |
| 内存 | 8 MB DRAM + 512 KB NVRAM（非易失存放组态/SOE 缓存） |
| 背板供电 | +5 VDC，典型 2.0 A（≈10 W），由机架电源模块经背板供给 |
| 通信 — ControlWay | 与 BRC/IMMFP 控制器通信，1.0 Mbaud |
| 通信 — INFI-NET/Cnet | 连接 Plant Loop / Cnet 节点（同轴或光纤依配线），支持冗余 A/B 网 |
| 数据吞吐 | 持续 2,000 XR/s（异常报告）；突发 >6,000 XR/s（30s） |
| 冗余支持 | 支持双 NPM 1:1 热备（与 INNIS21 网络接口从站配合），故障无扰切换 |
| 状态指示 | 前面板 LED：PWR / RUN / FAIL / COMM（含网络活动指示） |
| 热插拔 | 支持在线插拔更换（NPM 冗余配置下可在线换；单 NPM 需短暂停机或切冗余系） |
| 配套件 | 通常配 INNIS21（NIS 从站卡）做网络接口；与 BRC300/BRC410/HPC800 协同工作 |
| 工作温度 | 0 ～ +60℃（IEC 61131-2 工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 安装形式 | 插入 Harmony Rack NPM 槽（通常槽位 3/4 依机架类型），前面板螺钉锁紧 |
| 内含电池 | 板上锂电池（典型 CR2032 类）维持 NVRAM 内容——定期按厂家建议更换（约 5～7 年） |
| 尺寸/重量 | 约 279×361×74 mm（模块单元含面板），重 ≈0.7 kg |
产品介绍
在一个 300MW 机组DCS 扩容碰到过——INNPM22（同 SPNPM22）板上 NVRAM 电池耗尽致组态 CRC 校验偶尔报警，现象是 Comms 时好时坏、上位机偶发”Node Timeout”，初查网络电缆没问题，耗了半天才发现是 NPM 自诊断报 NVRAM Battery Low。这模块不像 I/O 卡通道坏会有点点报警，它是 DCS 的”神经交换站”——挂了整台 PCU 与上位机/相邻节点失联，全站数据中断。
SPNPM22 内嵌 ColdFire 处理器跑 NPM 固件，驻留 HCU 精简数据库并仲裁 ControlWay↔INFI-NET 数据流向，支持 1:1 热备冗余（双 NPM＋双 INNIS21）。严格来说 SPNPM22 与旧 INNPM22 硬件功能一致，Symphony Plus 用 SP 前缀新命——互换时注意机架 EEPROM 内节点地址（Node Address DIP 开关或软件写入）需保持一致，且配套的 INNIS21 固件版本须兼容。ABB 对该系列多区域仍可提供但提示留意 Phase-out Notice，新订交期 4～12 周。[请以 ABB Symphony Plus Hardware Manual GEH-xxxx及原厂 Compatibility Note 为准]
应用场景与库存策略
NPM 故障 = 该 Harmony Rack PCU 节点与全厂 DCS 网络失联（操作员站全红、历史数据中断、相邻节点通信受影响）。有双 NPM 冗余可无扰切换，但单 NPM 配置或冗余未配则需停机更换——而这是 Bailey/ Symphony 老厂”每台控制柜必有一块”的东西，渠道现货尚可但新订周期不短。
- 火电/化工/造纸 — Symphony Plus / INFI 90 Harmony Rack PCU 节点 NPM → 单点故障整节点离线 → 建议按 A 类 ABC 分类，每 3～5 台同类机架备 1 块冷备（重要装置/单 NPM 配置独备 1 块），贴标签注明匹配 Node Address 范围或要求供应商清空 EEPROM 待现场写入）
- 多台同期混用 SPNPM22(INNPM22)与更早 INNPM12 → 插槽兼容但固件/带宽不同 →
- 配套 INNIS21 NIS 卡也近 EOL → NPM 与 NIS 建议同步按节点数备 → 盘点现网 INNIS21:P/N 版本，NPM:NIS 按 1:1 套备，避免只备 NPM 忘配 NIS
- 新建项目选用 Symphony Plus 新平台(如 S+ Operations + S800 I/O + HPC800 独立控制器) → 仍用于保留 Harmony Rack 扩展节点，全迁 800xA 则不需此件 → 旧系统延寿阶段适量 Last-time-buy（1块/2～3节点）
真实案例：协助北方某 200MW×4 自备电厂做 Bailey INFI 90 备件 ABC——三台锅炉各一 Harmony Rack 配双 NPM 冗余，化水/输煤单 NPM 无冗余。某年春检除尘后 #4 炉单 NPM 节点报”NPM FAIL”，查是拔插静电微损 CPLD 配置 RAM，冗余系切另一块独扛。原厂答复 INNPM22 系列提示 Limited，找 NOS 约 6 周。最后从化水节点临时拆借顶三周（化水短时打手动）。事后按我建议把 列入 S 类关键通信备件锁 2 块冷备（分开放置防同批老化），并要求继保/热控班每两年在大修窗口做 NVRAM 电池电压测量并记录，低于 2.8V 即更换——别等通信闪断才找件。
