描述
产品详情
· 型号：SPASI23-3
· 品牌：ABB
· 系列：S100 I/O（Advant Controller 450 / Advant OCS）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 通道数 | 16 路单端 或 8 路差分（组态切换） | 接线方式决定实际可用点数 |
| 信号类型 | 4–20mA、0–20mA、0–10V、±10V、±5V | 每通道软件组态，硬件不跳线 |
| 分辨率 | 12 位 + 符号位 | 满量程量化误差 ±0.1% FS |
| 精度 | ±0.25% FS @25℃ | 全温区 ±0.5% FS |
| 采样周期 | 典型 100ms / 全部通道一轮 | 受 CPU 扫描周期制约 |
| 输入阻抗 | 电流档 <50Ω（等效分流），电压档 >100kΩ | 现场万用表测回路要注意 |
| 隔离 | 通道-背板光电隔离 500VDC | 通道间不隔离，共地组需外部隔离器 |
| 背板接口 | S100 并行总线（非 Modbus） | 只能插 S100 机架，不兼容 S800 I/O |
| 供电 | 5VDC 来自 S100 机架电源 | 典型 200mA，不外接 24V |
| 端子配套 | TU810（标准）、TU812（冗余）、TU813 | 模块本体无接线端子，必须配 TU 单元 |
| 工作温度 | 0～+60℃ | 机柜内长期 55℃ 正常 |
| 诊断功能 | 断线检测（4–20mA 掉到 0mA 报故障）、溢出告警 | 断线标志进 CPU 系统变量 |
| 物理尺寸 | 约 120×90×65mm（深×宽×高） | 占 S100 机架单槽 |
| 生命周期 | 随 AC450 体系停产，走 RPP/备件市场 | 原厂替代参考 SA811F（非直接 pin 兼容） |
| 固件/组态 | 经 Master SW / S100 组态工具下装 | 非 800xA 环境 |
产品介绍

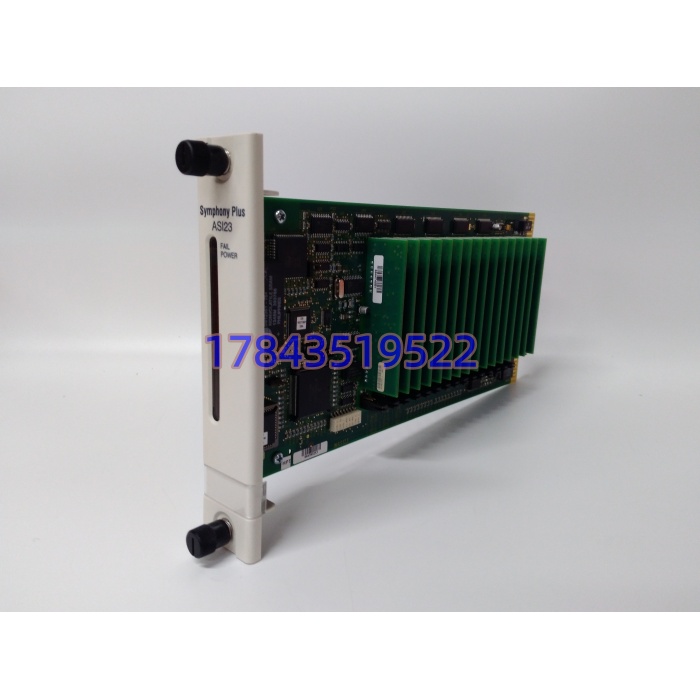

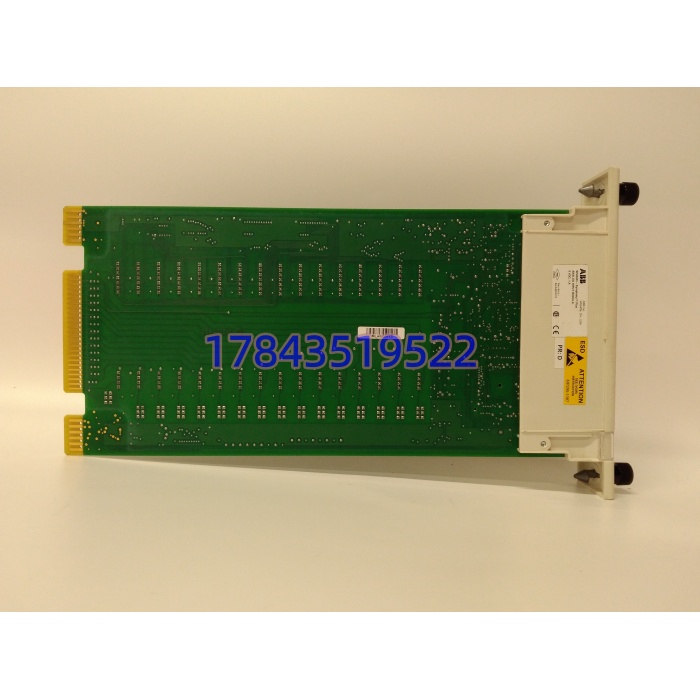

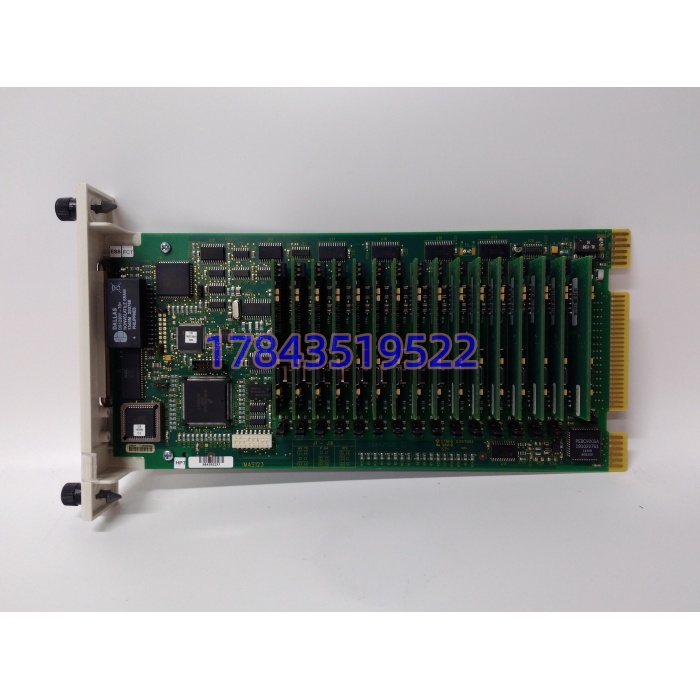

SPASI23-3 是 ABB Advant I/O 家族里最常被点的 16 通道 AI 模块，干的事很基础：把现场变送器的 4–20mA 或仪表的 ±10V 变成数字量，通过 背板送给 AC450 / Advant OCS 的 CPU 扫一遍。它没啥花哨算法，不积分不滤波（滤波在 CPU 程序里做），就是个稳当的”模拟前端”。和 S800 I/O 的 AI801/AI835 完全两代——背板协议、端子单元、组态软件全不通，采购时别看”ABB 模拟输入模块”就下单， 和 S800 不能混插。
坦白讲，这模块现场存量极大，国内 2000 年代上的火电厂辅网、化工 DCS、造纸 PLC 站，一大半 AI 点是它采的。现在原厂新货基本订不到，市面流通的是库存新片、OEM 拆机和返修校准件。它和 SPASI23-2 的区别主要在固件版本和出厂校准批次，-3 是后期硬件版本，断线检测逻辑比 -2 灵敏。竞品视角看，用 S800 I/O 做单站替换技术上可行，但要换机架、换端子、重做地址映射，工期按周算。急修顶备件、缓改再谈升级，这是老师傅们的共识。
应用场景与行业案例
我在现场遇到过最阴的故障：某化工罐区液位显示周期性跳变 ±3%，查变送器没问题，查屏蔽电缆没问题，最后是 SPASI23-3 第 9 通道输入级运放温漂——机柜夏天密闭，该模块正好在电源模块上方，长期 62℃ 烤着，运放偏置电压随温度慢漂。换模块前老师傅拿红外测温枪一扫，说”这块卡比旁边热 5 度”，拆下来果然手感烫手。
- 火电厂除灰系统：16 路 4–20mA 采仓泵压力、料位、调节阀反馈， 机架放现场端子箱内，省主控室到现场的长线。
- 炼油常减压装置：温度多点巡检（热电偶经变送器转 4–20mA 进 SPASI23-3），断线检测直接进 BMS 报警。
- 造纸机网部脱水：真空箱负压 0–20mA 采集，8 路差分模式抗共模干扰，比单端模式稳。
- 水厂加药间：计量泵冲程反馈 ±10V，电压档直接采，不用变送器转换。
- 矿山皮带称重：称重传感器 mV 信号经现场放大器转 4–20mA，SPASI23-3 做末端采集，断线即停皮带。
前年去山西一个焦化厂，凌晨 1 点 DCS 画面 #3 炭化室温度通道全变 32767（溢出值），查下来是 SPASI23-3 的 5V 背板供电纹波超标——机架电源模块里一颗 4700μF 电容干涸，5V 纹波从 20mV 飙到 180mV，ADC 参考电压被调制，全通道溢出。原厂新模块订不到，从库存翻一块 ， 机架停 5V 背板电、拔旧插新、TU810 端子单元不用动（端子在 TU 上不在 AI 模块上，这点新手常搞错），上电后 Master SW 里通道自检 PASS，温度恢复。老工程师说：换 AI 模块别忘 TU 单元是分开的，只换前面半截没用。
