描述
产品详情

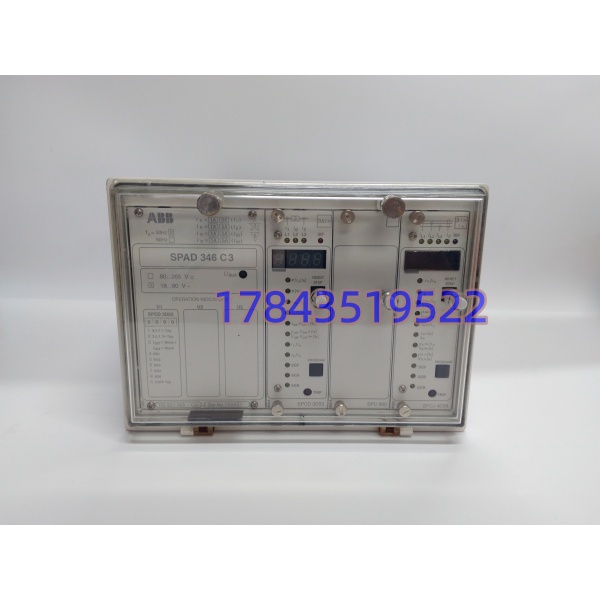

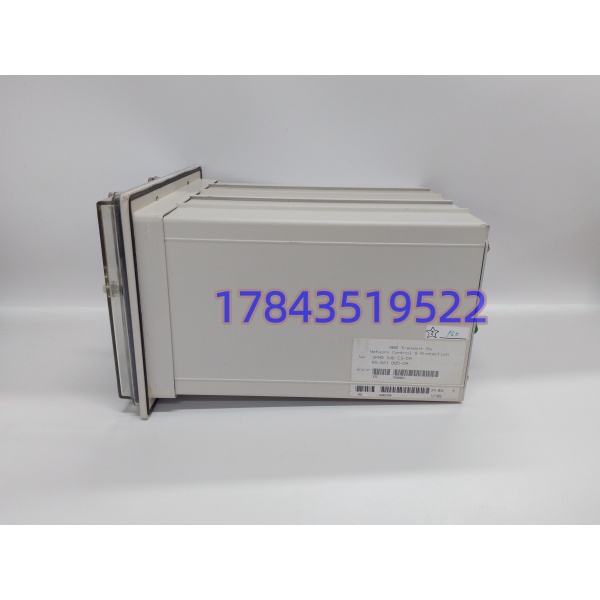

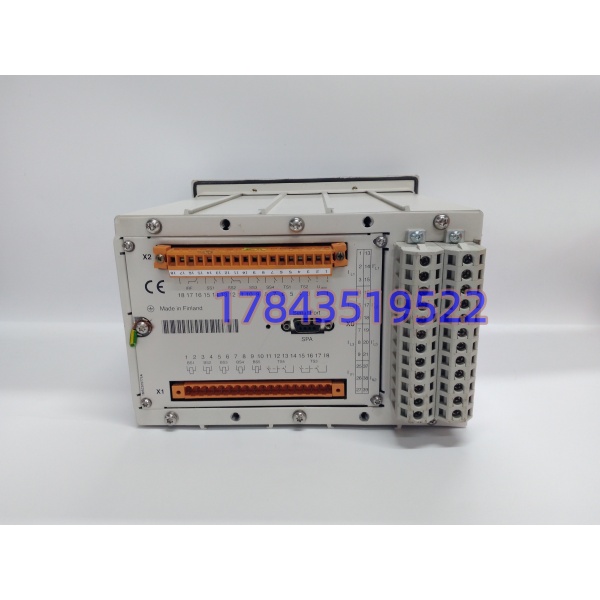

· 型号：SPAD346C3
· 品牌：ABB
· 系列：SPAD 346
技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 差动保护精度 | 0.1% | 防止误动与拒动 |
| 瞬时差动动作时间 | < 30 ms | 重故障下超快速切除 |
| 额定二次电流 | 1A / 5A 可选 | 长距离CT回路建议选1A |
| 通信接口 | RS-232, CAN | 支持本地调试与监控 |
| 防护等级 | IP65 | 适应恶劣工业环境 |
| 输出继电器 | 9路 | 含跳闸、信号及CB控制 |
| 谐波抑制 | 2次、3次、5次 | 防止励磁涌流误动 |
| 安装方式 | 壁挂式 / 嵌入式 | 尺寸 220x160x80 mm |
| 零序电流处理 | 数字消除 | 无需外部零序CT |
| 扰动记录 | 故障前后波形 | 便于事故后分析 |
产品介绍
现场实测发现，很多工程师在双绕组变压器保护选型时，总被中间互感器的匹配问题搞得头大。SPAD346C3 直接通过内部数字矢量匹配解决了这个痛点，高压侧和低压侧的相位差、变比差异全靠软件整定，省去了外置匹配互感器带来的额外故障点和安装空间16。严格来说，它只在固件支持的标准连接组下表现最佳，非标接线务必提前核对手册。
这不仅仅是一个差动继电器，它把过流、接地故障、断路器失灵保护全塞进了一个模块里16。对于老旧变电站改造项目，这种高集成度意味着更少的接线、更小的屏柜开孔，以及更低的综合改造成本。它的2次和5次谐波闭锁逻辑非常成熟，变压器空载合闸或过励磁时基本不会误跳，但要注意，它不适合变频器供电的电机或变压器保护，因为傅里叶滤波器会滤除变频基波以外的成分，导致保护失效37。
替换与升级建议
| 替代型号 | 兼容级别 | 差异说明与改动成本 |
|---|---|---|
| SPAD 346 C1/C2/C4 | ⚠️ 软件兼容 | 硬件安装尺寸一致，但内部功能模块配置不同（如C3为综合保护，C1可能仅差动）。需重新整定参数并验证I/O点位，人工调试成本约2-4工时2。 |
| REF 615/620 | ❌ 硬件不兼容 | ABB新一代微机保护，功能更强但安装孔位、接线端子完全不同。需重新设计屏柜面板及二次接线，仅建议新建项目或彻底技改时考虑6。 |
| SPAD 346 C3 (同型号) | ✅ 直接替换 | 唯一推荐。注意核对订货号后缀（如RS621005-AA），不同后缀可能对应不同的出厂默认参数或通信协议版本，到货后务必核对铭牌9。 |
