描述
产品详情

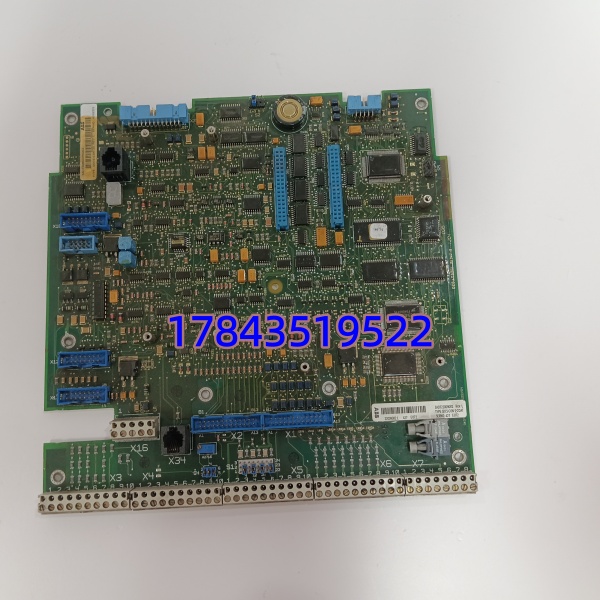

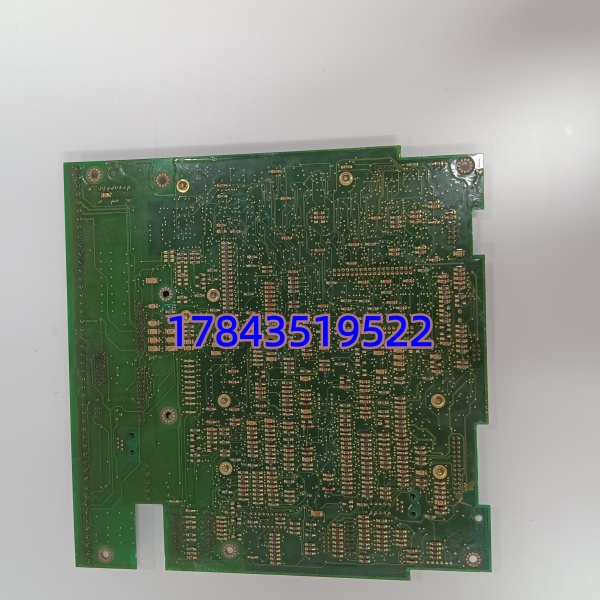

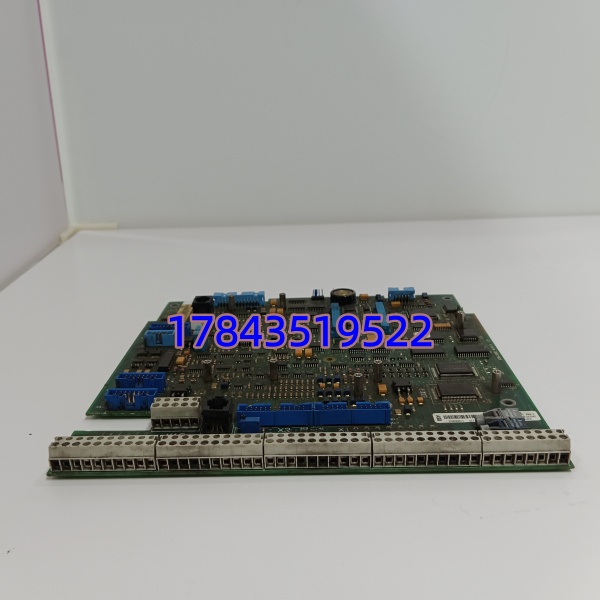

· 型号：SDCS-CON-2-COAAT（3ADT220090R2）
· 品牌：ABB
· 系列：SDCS 系列 — DCS500/DCS800 直流传动 & UNITROL 励磁主控板
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | SDCS-CON-2 Main Drive Control Board with Conformal Coating (COAAT) | 订货号 3ADT220090R2 |
| 基础型号 | SDCS-CON-2（无涂层版 3ADT220090R1） | COAAT = 三防漆（防潮/盐雾/腐蚀） |
| 适用系统 | ABB DCS500B / DCS800-S 直流传动、UNITROL 5000/6000 励磁（部分版本） | 以原机柜 BOM 为准 |
| 安装形式 | 插装于 ADCS-2 / ADCS-2A 控制机箱背板（编码销定位） | 机箱与 SDCS-POW-1C/POW-2 电源模块配套 |
| 控制电源 | 24 V DC（典型），允许 ±15%（20.4–27.6 V DC） | 由 SDCS-POW 模块供给 |
| 处理器 | 16-bit 微控制器 + 专用 ASIC（DCS 控制协处理器） | 执行双闭环 PI、触发角计算 |
| 非易失存储 | EEPROM（参数备份）+ SRAM（带后备电容存故障记录） | 最近故障代码掉电保留 |
| 通信接口 | 1×RS-232（Service Port）、1×RS-485 / CAN（可选总线适配器板）、DriveBus | 配合 DriveWindow / Toolkit 6000 |
| 数字 I/O | 经背板引至端子排（启停、使能、故障继电器等，具体点数由系统配置定） | — |
| 模拟 I/O | 通常配合 SDCS-AIN-2 / SDCS-DIO-1 扩展模拟/数字量 | 本体无独立端子 |
| 防护涂层 | Conformal Coating — 符合 IEC 60721-3-3 Class 3C3（耐 H₂S、盐雾） | 区别于裸板 R1 版本 |
| 工作温度 | 0 ～ +55℃（存储 -40 ～ +85℃） | 降额参考原厂曲线 |
| 认证 | CE / UL / cUL / IEC 61800-3 EMC | 依出厂批次 |
| 尺寸(约) | 132 × 105 × 52 mm（插卡式） | 重量 ≈ 0.5–0.65 kg |
| 调试软件 | ABB DriveWindow（DCS800）或 Toolkit 6000（励磁应用） | 版本需匹配固件 |
产品介绍
直流主传动车间停机等 ABB 原厂板——这是轧钢线碰到过的真事：老 DCS500B 的 CON-1 板通讯口烧了，CON-1 已停产，只能升 CON-2。SDCS-CON-2-COAAT 就是 DCS500B/DCS800 的标准主控，跑双闭环速度/电流控制，参数存在板载 EEPROM，换板后从传动单元上传参数或拷入即可恢复运行。COAAT 后缀意思是整板喷了三防漆，现场有水汽、酸雾或沿海盐雾的建议只买这个版本——裸板（3ADT220090R1）便宜几百块但容易在苛刻环境早期失效。（严格来说，它只在 ADCS-2/ADCS-2A 机箱内工作，不能独立导轨安装；老柜子若是 SDCS-CON-1 需同步确认背板编码销是否兼容或需换机箱适配器。）
采购角度看这块板 ABB 已进入”按单排产/长交期”状态（欧产 10–20 周常见），国内渠道多为库存或拆机测试件。对连续生产的冶金、造纸、水泥线建议按传动柜 1:1 备一块周转——比等原厂交期停产时再找拆机件稳妥得多。下单前拍现装机箱背板照片或报原系统完整型号（如 DCS800-S02-xxxx），避免买错涂层/非涂层版本。
替换与升级建议
✅ 直接替换
- SDCS-CON-2（3ADT220090R1 无涂层）→ SDCS-CON-2-COAAT（3ADT220090R2 带三防）：硬件插脚完全一致，可直接升级替换，软件参数兼容，只是涂层防腐等级更高，推荐潮湿/腐蚀环境首选此替换方向。
- 同版本互换（R2 ↔ R2）：完全同型号直接热更换（先断电插拔），参数用 DriveWindow 从传动单元回读或预存文件写入，约 15 min。
⚠️ 软件兼容（需确认配置/可能需适配）
- SDCS-CON-1 → SDCS-CON-2-COAAT：物理插槽不同代——DCS500B 早期用 CON-1，升级到 通常需同步更换或加装 ADCS-2 机箱背板适配器，并需将原参数经 DriveWindow 导出再导入新固件版本重新校验。改动量中等（1–2 h 调试），成本含机箱/适配器。
- ：CON-4 是新代主控，不向下兼容 插槽——不能互插，只能维持原 备件策略。
❌ 硬件不兼容
- ACS800/AC500 系列交流传动控制板（如 RDCU-12C、AINT-14…）：完全不同背板总线与机箱，物理无法安装。
- 普通 PLC CPU 模块：无 DCS 触发角计算与励磁算法，不可替代。
若无新件市场仅存拆机测试件——要求供应商提供上机通电截图、固件版本号及与您现柜 /DCS500B 的兼容性确认函。
常见问题解答 (FAQ)
问：我这柜子是 DCS500B，原来装 SDCS-CON-1，能直接换这块 CON-2-COAAT 吗？
答：通常不能直接插。CON-1 与 背板插座不同代， 升级 需确认机箱内是否已改装 ADCS-2 机箱或背板适配器。若有条件可拍机箱内部照片给我们核实，避免退换耽误时间。
问：COAAT 和无涂层（R1）版本功能一样吗？该买哪个？
答：电路与固件完全相同，区别仅是 COAAT 带三防漆。干燥空调电控室可用 R1；轧机地下层、酸洗线、沿海电厂建议只买 COAAT（R2），贵一点但少一块板早期腐蚀短路的风险。
问：现货几天发？ABB 原厂交期多少？
答：国内有库存/测试合格拆机件通常 2–5 个工作日发出；ABB 瑞士/芬兰原厂新件近年交期 12–20 周（视排产），急单建议确认是否有保税仓或测试合格件。
问：换板后参数会丢吗？怎么恢复？
答： 板 EEPROM 存的是默认出厂值，换上新板后用笔记本连 Service 口通过 DriveWindow 从传动功率单元（或备份参数文件）上传参数即可——全程约 10–15 min。强烈建议旧板未拆除前先备份参数文件。
