产品详情

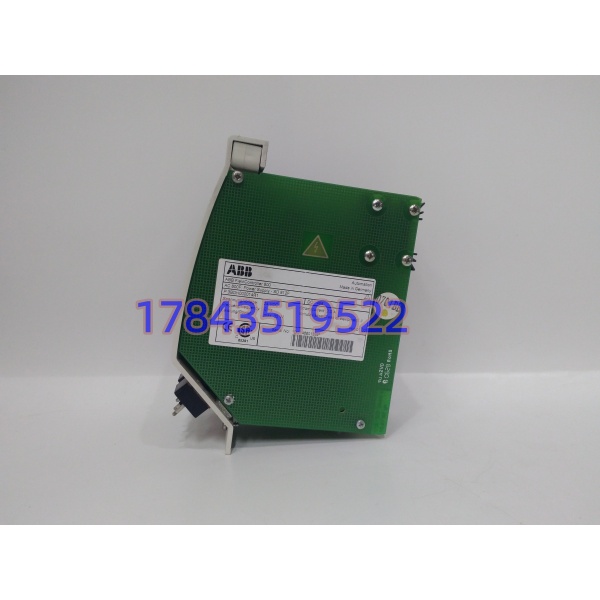

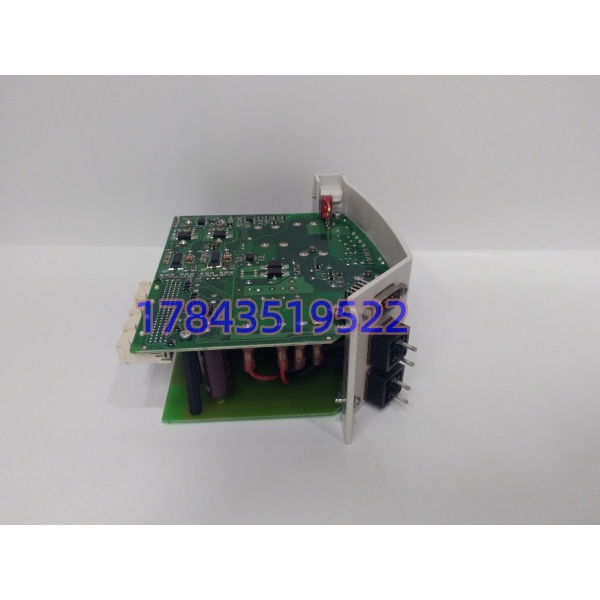

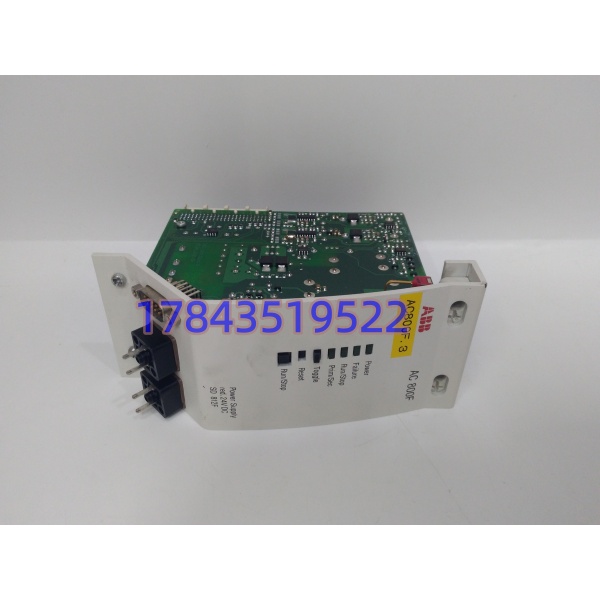

· 型号：SD812F
· 订货号：3BDH000014R1
· 系列：ABB Freelance / AC 800F
规格参数
| 参数项 | 规格说明 |
|---|---|
| 型号 | SD812F |
| 订货号 | 3BDH000014R1 |
| 归属系统 | ABB Freelance / AC 800F DCS |
| 适配控制器 | PM802F、PM803F（需固件V7.1 SP2a及以上） |
| 输入电压 | 24V DC，2路冗余输入（允许范围19.2-32.5V DC） |
| 输入电流（标称负载） | 1.7A @ 24V DC |
| 额定输入功率 | 41W |
| 输出1（背板） | 5V DC / 5.5A（系统逻辑供电） |
| 输出2（背板） | 3.3V DC / 6.5A（系统逻辑供电） |
| 总输出功率 | 最大35W |
| 输出纹波 | <30mVp-p（典型值） |
| 电流限制 | 约7.5A，短路后自动恢复 |
| 掉电保持 | 输入断电≥5ms触发Power-fail信号，输出保持≥15ms，合计应对≥20ms掉电 |
| 输入熔丝 | 每个输入回路内置3.15AT贴片保险（不可现场更换） |
| 冗余支持 | 支持1+1热备冗余，符合NAMUR NE 21标准 |
| 安装方式 | AC 800F机架背板插槽（非DIN导轨） |
| 尺寸 | 155mm × 155mm × 67mm |
| 重量 | 约0.46kg |
| 工作温度 | -20°C ~ +55°C |
| 防护等级 | IP20（柜内安装） |
| 生命周期状态 | 已停产——原厂已不再生产新批次 |
产品介绍
这块模块最容易被误读的地方在于它的输出——它不是给你接现场仪表用的24V直流电源箱。AC 800F机架里大部分模块的逻辑供电依赖背板提供的5V和3.3V，SD812F的工作就是从外部24V DC取电，通过内部开关变换电路转成这两路低电压高稳定性的系统电源，通过背板总线供给PM802F/PM803F CPU和所有I/O通信模块。
它的冗余机制做得比较实在：双24V输入可以接两路独立外部电源，也能支持两块SD812F并联热备。一块挂了另一块无缝顶上，零停机窗口。输入掉电超过5ms时它会向CPU发Power-fail信号——CPU收到这个信号会执行受控停机程序，把运行状态和数据保存下来，等电源恢复后再有序重启。这比硬断电少了数据丢失和程序跑飞的风险，对老系统尤其重要。
但好的设计也架不住它停产了。AC 800F的电源模件列表里，SD812F和SD802F、SA801F、SA811F同处一页——它们同时停了。停产意味着供给只能靠存量渠道——这对你来说不是要不要备的问题，是备多少的问题。
应用场景与库存策略
SD812F故障是单点失效型问题——在非冗余配置下，它一坏整个AC 800F机架瞬间失电，所有I/O信号中断、CPU停止扫描。这和模块坏了、程序跑飞不一样，它直接掉电，什么报警都没机会报。
典型场景与备货建议：
- 燃煤电厂辅控DCS——AC 800F机架承担给煤机、引风机联锁控制，非冗余配置。建议：强制“1+1”备货——机柜里插一块，库房放一块。
- 石化装置过程控制——控制器配了PM802F+组合，系统已延寿运行超过8年。建议：评估该电源模块的服役年限。电解电容设计寿命约10-12年，超期后输出纹波上升、电压不稳的风险显著增加。如果已经跑了8年以上，建议启动最后采购窗口，一次性锁定2-3块。
- 老旧系统延寿过渡期（2-3年）——原厂已停产，新系统尚未投运。建议：按“在役数量×2”做最后采购量计算，确保过渡期内有足量周转库存。
- 水处理/冶金等行业通用场景——单控制器非冗余配置的典型工况。建议：至少备1块冷备件，每年做一次上电功能测试。
真实案例：
某化工企业，AC 800F机柜内供电给PM803F控制器。操作站突然全部黑屏，现场检查柜内所有模块指示灯全灭。排查下来是输入端浪涌保护器件击穿，输入保险熔断，整柜断电。库房没有备件，该工段停了4个小时，等从另一条已停产的旧线拆了一块过来才恢复。事后复盘，该已在机柜内连续运行了9年，超期服役是主因。
