描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SCYC51010；板载料号 58052515G（等同指代本板） |
| 功能类型 | 励磁系统晶闸管触发与控制卡 (S-Card / Firing Card) |
| 适用系统 | ABB UNITROL 5000 (UN 5000) 静止励磁 / 某些 ADS 中压直流传动 |
| 触发对象 | 三相全控桥 6 脉波或双桥 12 脉波可控硅 (SCR) |
| 触发脉冲输出 | 光耦隔离脉冲变压器输出，驱动 SCR 门极 (典型 0.5–2 A·μs) |
| 同步输入 | 三相 PT 二次侧低压同步信号 (通常 100 V / 110 V AC) |
| 与调节器接口 | 排线或光纤连至励磁调节器(AC450/AC800PEC/CMT)，接收 α 角指令及状态回读 |
| 监测功能 | 桥臂电流检测、缺相告警、脉冲丢失检测、过热预警 |
| 供电要求 | 背板 +24 VDC + ±15 VDC（由励磁柜电源模块提供，典型总功耗 <20 W） |
| 工作温度 | -10 ~ +55°C（柜内），存储 -40 ~ +85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理规格 | 约 180×130 mm PCB，面板带 LED (PULSE / SYNC / ERR)，插专用卡槽或导轨安装盒 |
| 认证 | CE / IEC 60204 相关 |
| 兼容机架 | ABB UNITROL 5000 励磁柜 S-Unit 机架或指定插槽 |
产品深度介绍

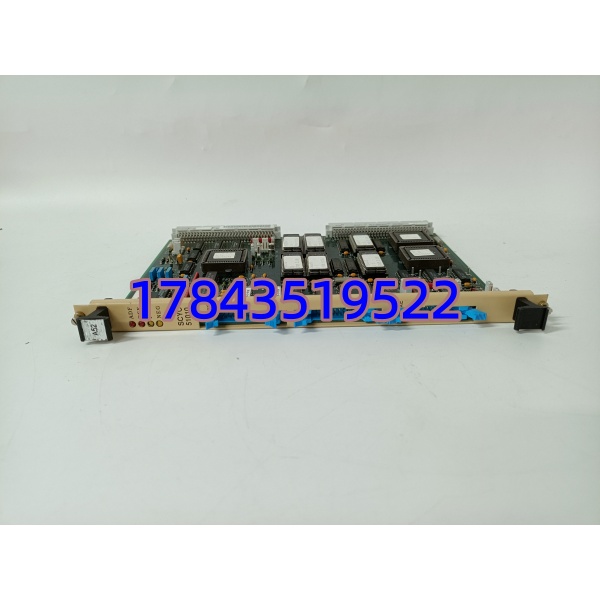

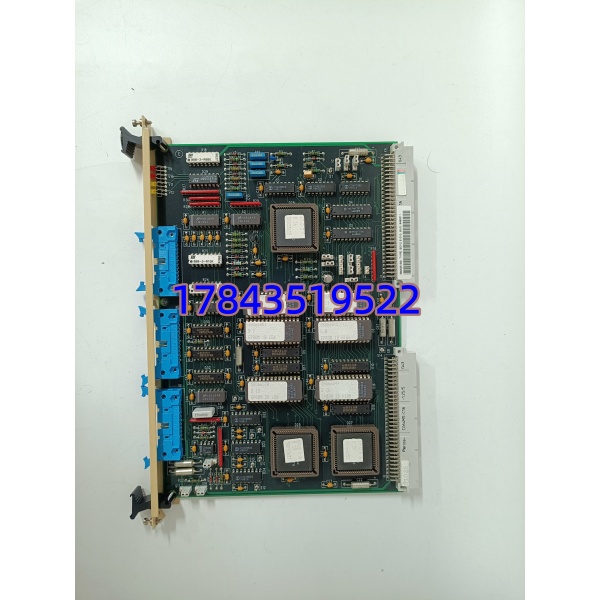

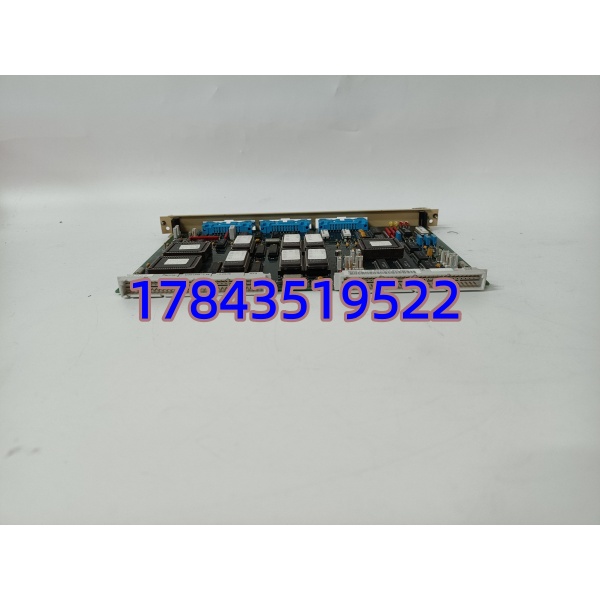

励磁柜里那块带 SYNC/ERR 双色 LED、连着一束白色扁平线和同步电压小线的板——SCYC51010 基本就是它。它不直接做 PID，而是励磁调节器（AC450/AC800 等）的”手”：调节器算好 α 角发给它，它根据三相 PT 同步信号在精确时刻给可控硅门极送触发脉冲，同时盯着桥臂状态回传报警。
58052515G 是 ABB 内部板级物料号，采购时若供应商报此号指的就是 SCYC51010。这板子不吃用户程序，固化为触发逻辑，但对同步信号相位和脉冲极性极敏感——换件后必须核对 PT 相序与旧板跳线/Jumper 设置，否则 α 角基准偏导致励磁电压异常或触发不对称。原厂早已 EOL，关键机组强烈建议 N+1 冷备。
质量透明化
每块出库前按以下 SOP 执行：
1. 入库验收检测
- 来源追溯：核对 ABB 原厂装箱单/渠道来源证明，录入板载 S/N 及 58052515G 物料号
- 防伪识别：检查 ABB 激光印字、PCB 批次丝印、保形涂层无龟裂脱落
- 外观检查：金手指/插针无氧化、电解无鼓包漏液、无第三方维修动焊痕、LED 透镜完好
- 附件核对：随板附防静电袋及出货单；同步 PT 线/扁平缆需另核
2. 上机功能测试（Live Test）
- 测试环境：UNITROL 5000 模拟测试台 / 励磁调节器模拟源 + 三相同步 PT 模拟 + SCR 等效负载
- 测试内容：
- 背板上电——观察 PWR/SYNC LED 常亮，ERR 灭（正常待机）
- 同步信号检测——注入三相 100V AC 同步，确认 SYNC LED 闪烁节奏与相序吻合，无 Phase Loss 报警
- 触发脉冲测试——调节器模拟发 α=90° 指令，用示波器测脉冲变压器次级输出脉宽/间隔符合 6 脉波时序
- 双桥模式（如适用）——验证主从板脉冲交错 30°（12 脉波配置）
- 报警模拟——断一相同步信号，确认 ERR LED 亮且状态位变化（脉冲丢失检测生效）
- 连续热运行——带电 >24 h，监测 LED 状态无异常复位
- 测试记录：生成 Test Report，发货前可提供测试照片/视频
3. 电气参数测试
- 背板供电各轨电压 (+24V/±15V) 测量，确认在上限容差内
- 触发脉冲变压器初次级通断及匝数比抽查
- 接地电阻连续性检查（导轨/屏蔽接地）
4. 固件与配置验证
- SCYC51010 无用户可改固件，记录板上 PCB Rev（如 Rev B/C）并与 UNITROL 5000 兼容版本核对
- 跳线/Jumper（同步电压档位、脉冲极性选择若有）微距拍照留档
- 注明：发货默认不清空；如需确认跳线设置请提前提供旧板照片
5. 最终质检与包装
- 资深质检员签字确认
- 防静电袋抽真空密封 + 气泡膜 + 加厚瓦楞纸箱
- 贴附 QC PASSED 标签（日期 + 检验员工号）
