描述
产品详情

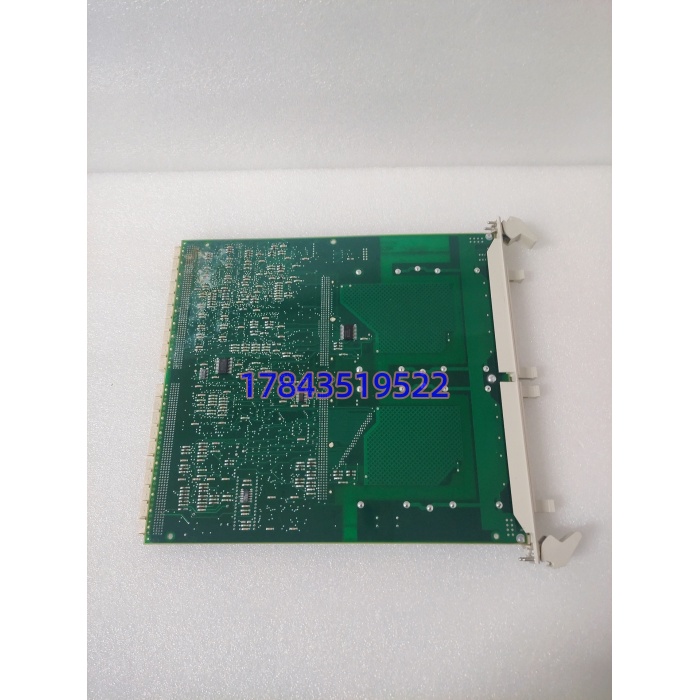

· 型号：SC510
· 品牌：ABB
· 系列：Advant Controller 400 SC 载板族
规格参数
| 参数项 | 规格值（以 ABB 原厂 SC510 工程手册及 3BSE003832R1 订货系统为准，渠道页混写 S800 底座参数已剔除） |
|---|---|
| 订货号 | 3BSE003832R1（SC510 为平台名） |
| 硬身份 | Advant AC400 / AC450 / AC460 子模块载板（Submodule Carrier without CPU） |

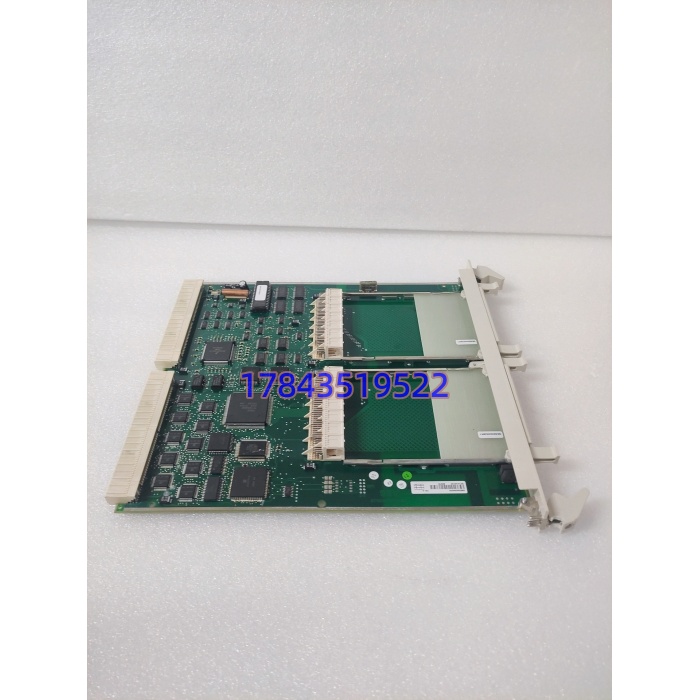

| 插槽 | 2 个 SC 系列子模块插槽（前排欧式连接器对接子卡） |
| 适配子卡 | SC520（AI）、SC530（AO）、SC540（DI）、SC550（DO）、SC560（Profibus DP）、SC570（以太网）、SC580（计数/定位） |
| 机架 | 插 RF522 等 19″ AC400 机架插槽，由背板（如 BB512）供 24V DC |
| 供电 | 背板 24V DC（典型 18-30V 宽压），自身无电源转换，只做分配 |
| 连接器 | 前后排欧式针座，与 RF522 背板及子卡对接；无外接端子（信号走子卡端子） |
| 隔离 | 载板本身无隔离设计，隔离在子卡层做（载板只走电源和背板总线） |
| 指示 | 无面板 LED（状态借子卡和机架 ERR 灯反映） |
| 机械 | 288×486×22.5mm，约 0.65-0.67kg，金属+复合材料骨架，无独立外壳 |
| 环境 | 工作 0~+55℃（部分渠道标 -40~+70℃ 是把 S800 底座参数套过来了，以原厂 AC400 手册 0~+55℃ 为准），5-95%RH 非凝，IP20 柜内 |
| 安装 | 机架插槽卡扣式，非 DIN 轨（S800 底座才是 DIN 轨，别混） |
| 认证 | CE / UL / RoHS |
| 停产状态 | AC400/Advant OCS 归 Legacy 受限支持，SC510 原厂标准交期关闭，新项目不推荐 |
产品介绍
（E 维护者视角切入）在老电厂化学水、钢厂加热炉、水泥窑 DCS 机柜里碰过这种事：AC450 站报”Slot 3 子模块未识别”，先查 SC540 数字量卡，换卡不行，最后发现是 SC510 载板后排欧式针座第 7 脚背板 24V 接触簧片疲劳，子卡供电时断时续——载板本身”无源”不代表不会坏，簧片疲劳、塑料定位柱脆化、背板对位偏移都是老载板的典型死法。它最阴的地方在于：子卡全换遍了故障还在，因为没人会先怀疑一块”只是个架子”的母板。现场实测发现，SC510 用满 15 年后后排针座插入力能掉 30%，RF522 机架振动稍大就瞬时脱开，现象就是子卡周期性掉线，Control Builder 里错误计数器慢慢涨，但不报硬故障。
从 TCO 看， 单件渠道 surplus 价 1.5k-4k 人民币（拆机件 800-2k，但针座簧片疲劳测不出来），但它锁的是”AC400 站两个子卡的物理生命线”。一块载板死透，上面两张 SC540+SC560 一起瘫，按化工厂辅机 DCS 口径算退手动 4 小时机会成本几十万。原厂 AC400 全线 Legacy，新项目推 AC 800M+S800，老机架换架构要动 MasterBus 300 通信、KISS/PDDS 工程迁移，不是插拔即换。对还剩 10 年以上寿命的老 AC450/460 资产，last-time-buy 囤 2-3 件比一次载板簧片疲劳引发的站级降级便宜得多。严格来说，它只在配 RF522 机架和 BB512 背板时完整释放 2 槽电气定义，塞进非 ABB 机架或拿 S800 底座（DI810 那种）硬替，物理尺寸和对位全错，别信”通用载板”话术。
应用场景与库存策略
痛点切入： 失效现象分两类：一是后排针座脱开导致子卡周期性掉线，Control Builder 里 Slot 状态跳 OFFLINE/ONLINE；二是定位柱脆化导致子卡插不正、欧式针偏位刮伤子卡金手指。两种都不一定报”载板故障”，先被怀疑的永远是子卡，平均多换 2-3 张子卡才想到查载板。原厂直订已关，渠道 new surplus 3-10 天，拆机件 1-5 天但针座簧片疲劳测不准。
- 电厂化学水/除灰 AC450 站： 上插 SC540 DI + SC560 Profibus，非它不可（RF522 机架+MasterBus 300 锁定）→ A 类，每机架旁 1 件冷备 + 厂级库 1 件，buffer 2 件/关键站。
- 钢厂加热炉区 AC460 控制站：高温侧 24×7，载板塑料件早衰 → last-time-buy 按在线机架数 15% 囤，密封袋标入库日期，每 24 个月通电自检针座插入力。
- 水泥窑 DCS 改造过渡：和 800xA 并存 → 供应商代管周转件。
- 海上平台上部模块：盐雾+振动 → MTBF 按原厂标称打七折重算重订货点，载板簧片疲劳率比子卡 IC 失效更高。
- 老化工装置 Advant OCS：绑 ABB 老 HMI → 只买 new surplus，拆机件针座簧片疲劳难筛，涉贸易计量过不了审计。
真实案例：2020 年华北某 2×300MW 机组化学水站，夜班 AC450 站 Slot 3 周期性 OFFLINE，先换 SC540 两次不行，再换 SC560 一次还不行，最后停电开机架发现 （3BSE003832R1）后排第 7 针背板 24V 簧片疲劳，子卡供电随机架空调启停振动瞬时断。从西安渠道调 new surplus 5 天到，热插拔换载板（先停站）恢复，化学水站手动盯表 26 小时，被集团通报一次。事后把全厂 11 个 AC450 机架的 从 C 类提 A 类，定”每机架 1 件冷备 + 大修期拆检载板针座插入力”——严格来说，那次如果平时把 Slot OFFLINE/ONLINE 跳变次数接进点检（哪怕设个 5 次/班预警），能提前 2 周看到周期性掉线规律，不用连换三张子卡。
