描述
产品详情

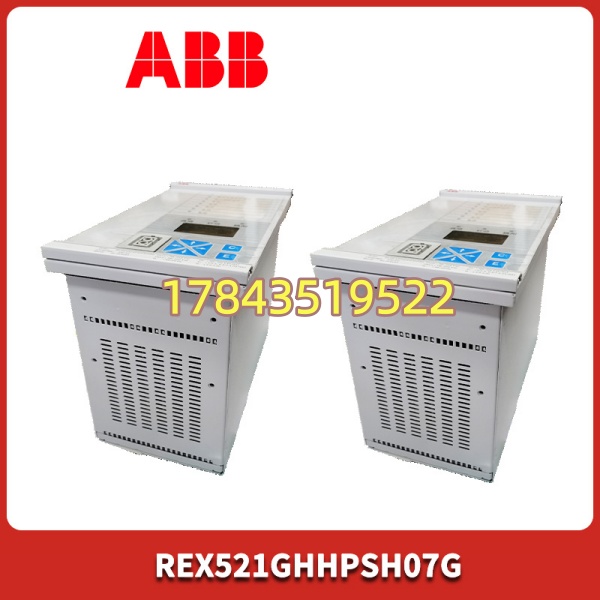

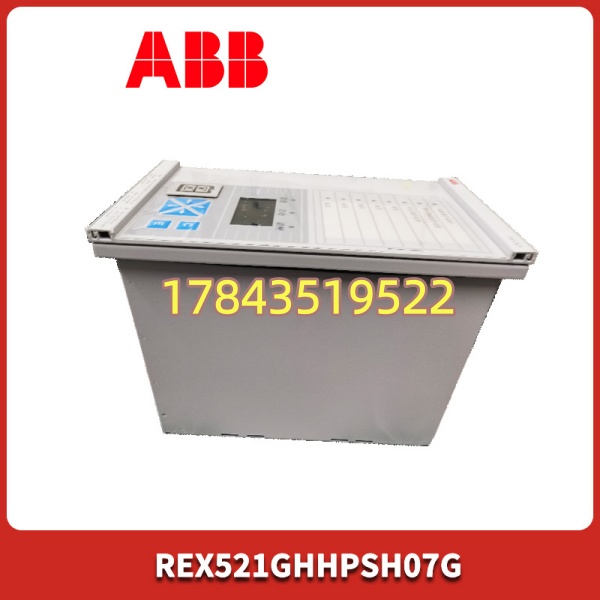

· 型号：REX521GHHPSH07G（完整选型代码含 GHHPSH07G，属 REX521 产品族）
· 品牌：ABB（继承 AREVA/Alstom REX500 技术平台）
· 系列：REX521 — Digital Feeder Protection Relay with integrated Measurement & Control (REX500 family)
规格参数
- 目录号：REX521GHHPSH07G，ABB 选型代码中 G=标准显示单元+键盘，HHPSH=I/O及通讯选项组合，07G=固件版本/设置/语言包
- 保护功能：三相过流 I>、I>>、I>>>（瞬时/延时可设），零序过流 Io>、Io>>，负序过流 I2>，过负荷，热积累（模拟电机热模型可选），自动重合闸（1–3 次方案），低电压/过电压/低频（依固件）
- 模拟量输入：三相 CT 电流 Ia Ib Ic（1A 或 5A 依互感器），零序 Io（3Io 或 3CT 合成），三相 PT 电压 Ua Ub Uc（线电压 100V 典型），频率测量
- 操作回路：断路器分/合线圈驱动，防跳跃，弹簧储能监视，事故总信号（52a/52b 辅助触点输入），直流操作电压 24–250 V DC 或 AC 110–230V 依订单选项 — 购前核对你现柜操作电压
- 测量与监视：三相 I/U/P/Q/f、功率因数、电能脉冲、最大值保持、需量
- 录波与事件：故障录波（采样率依固件，典型 20–80 点/周），SOE 事件顺序记录 ≥100 条（分辨率 1 ms）
- 通讯接口：后部 RS-485（ABB SPA-bus / Modbus RTU），部分选项带 Ethernet（需核对 HHPSH 代码含否），前面 USB/红外口用于手持 programmer 或 PC 设参（PCD/REX500 Configurator）

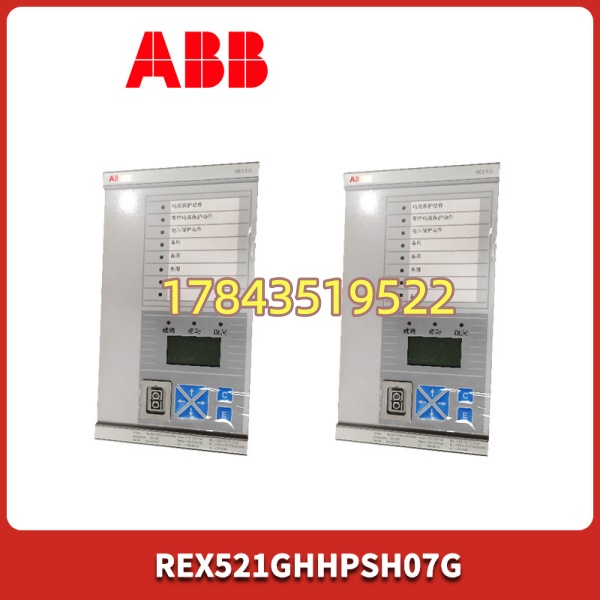

- 指示与操作：前面板 LCD（点阵图形）+ LED 保护动作指示 + 本地分合按键（可禁用以防误操作）
- 设置保存：参数存于内部 EEPROM + 可插拔 PCMCIA/CF 配置卡（依版本），换继电器可克隆配置卡
- 安装：盘/柜嵌入式（面板开孔按 REX521 标准，约 138×138 mm 或依样本），后部端子排锁紧
- 工作温度：-10 ～ +55°C（典型保护继电器要求），存储 -25 ～ +70°C，湿度 5–95% RH 无凝露
- 认证：IEC 60255/ IEC 61850（部分版本），CE、cULus（依具体变型）
- 关键注意：REX521 后缀编码决定 CT/PT 变比范围、操作电压、通讯协议、LCD 语言，换件须同完整选型或经 ABB 确认向上兼容，不可只看 “REX521” 四字
产品介绍
REX521GHHPSH07G 是 ABB REX500 家族的中压馈线保护继电器，装在 6–36 kV 配电开关柜上，干三件事：①检测到短路/接地故障跳断路器；②测回路电流电压功率送 SCADA；③本地或遥控分合断路器。简单说就是中压回路的”保命+监视”一体装置，老变电站、工矿企业总降/配电站大量在用。
坦白讲保护装置最怕的不是模块坏而是参数丢失导致定值不对——换 REX521 必须带原设置（从旧机读或用配置卡/PC 软件 PCD 导 .sde/.rxc 文件重新下装），新模块出厂全默认，直接投运会拒动或误动。停产多年新机基本订不到，二手市场流通多，有一点要注意：同是 不同后缀操作电压（DC 110V vs 220V vs AC 230V）和 CT 变比范围不同，必须核对现柜铭牌完整选型代码再买。
应用场景与行业案例
处理过化工厂总降 10kV 配出柜， 上电显示 “Config Error” 进不去——EEPROM 坏块致参数丢失（多年反复写校验和出错积累）。用笔记本连红外口读备份 .sde 重下装恢复，但趁大修申请留了块同型号拆机做备件。
典型场景：
- 工矿企业 6/10/35kV 配电站馈线保护—— 做过流+零序+重合闸，取代老式电磁型 GL 型继电器
- 水泥/冶金厂总降二次侧出线——带测量上 DCS/SCADA 经 Modbus RTU（SPA-bus 转网关）
- 电厂厂用电 6kV 段分支保护——与发变组保护配合，故障录波辅助事故分析
- 商业楼宇高压配电维持——老项目不改保护只换故障终端，保留 CT/PT 变比设定
真实案例：北方某大型化企 10kV 配电站 #3 出线柜 REX521GHHPSH07G 运行中面板全黑（背光灯还微亮但 CPU 不启动），复位无效——拆下闻有轻微焦味，板上 DC/DC 模块炸裂（操作电压 DC110V 侧引入浪涌）。库房有一块拆机同编码 REX521GHHPSH07G（测试 OK，设置清空），用原配置卡（CF/PCMCIA）插入新继电器→上电自动读参→核对定值组别(I>/Io>/重合闸时间)无误→装回柜→断路器传动试验分合正常→投入运行。全程四十分钟，没动一次 CT 回路。老师傅后来说：”这玩意儿以后按 A 类备件留，原配置卡也单独存档两份。”
常见问题解答 (FAQ)
绝对不行。 保护装置带电拔插可能致 CT 二次开路（危险！CT 侧必须使端子短接片短接后再拆线）及操作回路误出口跳/合断路器。正确流程：①记录保护投退状态 & 定值组别；②后台发”保护闭锁”或退压板；③断直流操作电源→CT 端子先短接（重要！）→拆电压/电流/操作/通讯线→取旧机；④核对新机完整型号（含后缀）→装新→恢复接线（最后拆除 CT 短接片）→供 DC→读/下装定值→核对 LED 指示→就地传动分合→恢复压板。全过程遵守电业安规。
Q2：我现装是 REX521Gxxxxxx 不同后缀能用 GHHPSH07G 替吗？
通常不推荐随意混后缀。 后缀编码锁定：操作电压(DC110/220/AC230)、CT 一次/二次变比范围(如 5A/1A)、通讯协议(Modbus/SPA-bus/Ethernet)、LCD 语言、有无重合闸功能。不同后缀可能：①硬件不支持你的操作电压→合闸拒动；②CT 变比菜单范围不同→定值输入超限。仅当 ABB 原厂确认两后缀向上兼容且你重新核对该柜 CT/PT 变比 & 操作电压重设定值才可替，换前必须逐条核对铭牌。
Q3：参数/定值怎么迁移？会不会丢？
三种途径：①旧机能联机→用 ABB PCM600(早期 PCD/REX500 Configurator) 上载 .sde 文件备份；②旧机插有配置存储卡(CF/PCMCIA)→新机插卡自动载入（最稳）；③全手动——从保护记录本抄录所有定值组别、I/O 定义、密码重输（易出错不推荐）。换新 CPU 板如带 EEPROM 通常参数随板，换整台继电器必须重新下装。
①外观无烧痕、端子无电弧黑痕、背部 DC/DC 模块区无鼓包；②要求卖家上电自检通过（显示主菜单不卡 LOGO）；③接模拟信号源/测试 CT 仿真电流看采样值线性、加故障量验证跳闸出口（脱口线圈侧可量电压或串灯泡模拟）；④核对完整选型代码 GHHPSH07G 与现柜一致；⑤确认配置存储卡如附带可读。
Q5：通讯连不上 DCS/SCADA 先查什么？
①确认通讯口是 RS-485（SPA-bus/Modbus RTU）还是 Ethernet—— 部分选项无 Eth；②RS-485 A/B 不反接、屏蔽层单端接地；③装置内”Communication Settings” 里站号/波特率/协议须与 SCADA 侧完全一致（常见坑：装置设成 ABB SPA-bus 但 DCS 配 Modbus→不通）；④确认终端电阻(120Ω) 只在总线首尾加。
Q6：CT 二次端子拆线为什么要先短接？
运行中 CT 二次必须闭合回路——开路产生高电压可击穿绝缘或伤人。拆 前务必用短路片/短接片将 CT 端子三相分别短接并接地（或确认被测回路已停电 CT 无电流），换新继电器接好线最后才拆除短接片。这是保护继电器更换最易被忽视的危险点。
