描述
产品详情

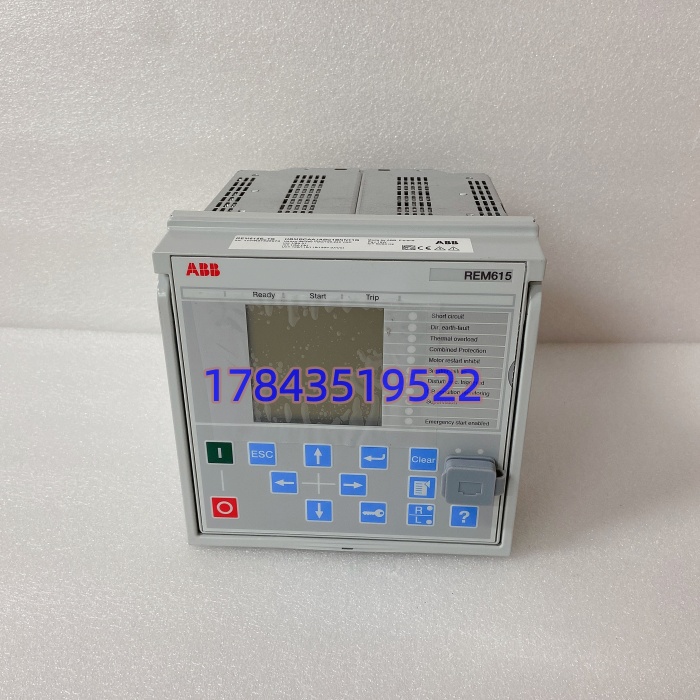

· 型号：REM615E_1G（订货号HBMBCAAJABC1BNN11G）
· 品牌：ABB
· 系列：Relion® 615（电机保护E型应用）
技术参数
| 参数项 | 规格值 | 工程实际意义 |
|---|---|---|
| 应用对象 | 异步电动机（高压及大中型低压，0.75kW–370kW典型） | MCC柜或变电站电机回路专用，别拿去当馈线/变压器保护用 |
| 处理器 | 32-bit高性能微处理器，实时控制环 | 保护算法扫描快，堵转/差动响应≤10 ms，现场实测发现比老热继电器快两个量级 |
| 工作电源 | AC 100–240 V 50/60 Hz 或 DC 24–250 V（订货代码决定，本1G后缀多为AC宽压） | 柜内UPS或站用直流都能接，功耗≤21 W |
| 电流输入（CT） | 额定1 A / 5 A，测量范围0.05–12×In | 支持传统CT，热过载曲线按IEC 60255，大启动电流不误动 |
| 电压输入（VT） | 额定60–210 V AC（线电压），传感器75 mV–9 V DC可选 | 可接VT或低压传感器做欠/过压及功率测量 |
| 开关量输入（DI） | 16路，24–250 V DC，响应<3 ms | 接断路器位置、就地急停、正反转命令，抗柜内干扰还行 |
| 开关量输出（DO） | 12路SPDT继电器，250 V AC/5 A（短时30 A），含3路高速跳闸≤10 ms | 高速输出直跳接触器或断路器，常规DO管信号灯/报警 |
| 模拟量I/O | 2 AI + 2 AO（4–20 mA可选，依配置） | AO可送电机负载%到DCS，AI接外部温度探头 |
| 通信协议 | IEC 61850 Ed1/Ed2（GOOSE、SMV）、Modbus RTU/TCP、DNP3、IEC 60870-5-103 | 变电站自动化标配，GOOSE做无扰动联锁，严格来说它只在PCM600 v2.10以上完整支持Ed2 GOOSE，老v1.x要升软件 |
| 时间同步 | IEEE 1588 v2（PTP）、IRIG-B | 故障录波时间戳对齐站控层，毫秒级足够查堵转根因 |
| 人机界面 | 本地图形LCD（可定制SLD单线图）+ LED指示灯，Web-HMI浏览器访问 | 凌晨巡检不用带笔记本，面板看最后一次跳闸原因 |

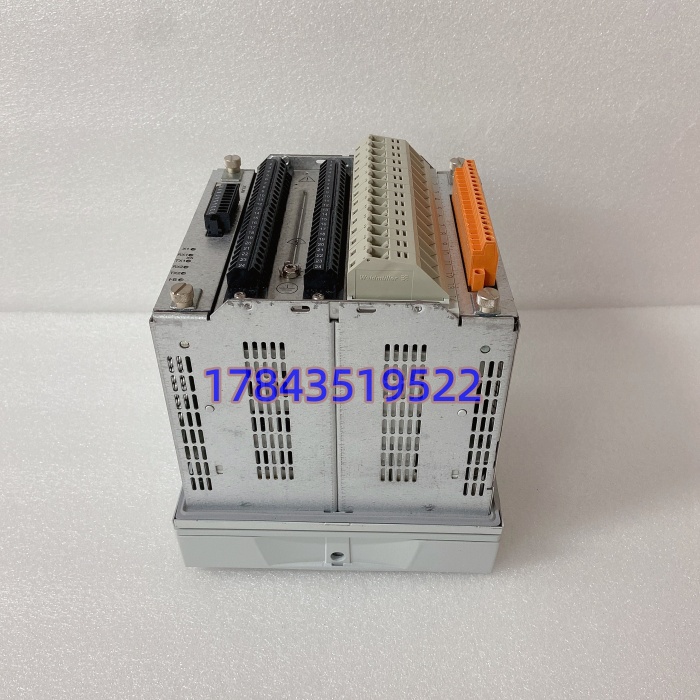

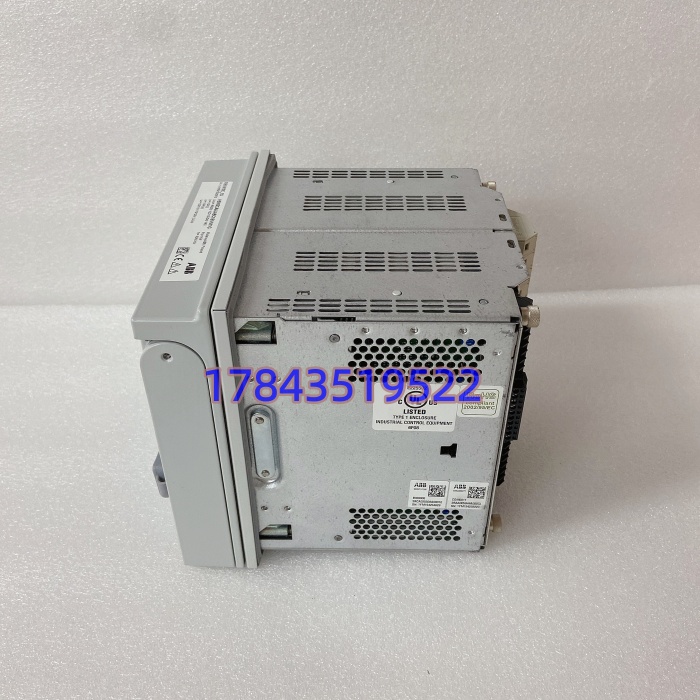

| 安装方式 | 抽出式（Plug-in）模块 + 盘装面板开口177×177 mm，深度≈220 mm | 滑轨抽出不断电换备件，MCC改造不停整段母线 |
| 防护/环境 | IP54正面/IP20背面，工作-25℃~+55℃（存储-40~+85），5–95%RH无凝露 | 柜内OK，别裸装现场；某个项目里碰到过夏季柜顶超60℃风扇坏了，LCD发飘 |
| 配置软件 | ABB PCM600（Protection and Control Monitoring） | 下位机参数和曲线用PCM600调，SCD文件走61850，请以原厂手册为准 |
| 认证 | CE、UL、IEC 61850、IEC 60255、IEC 61508 SIL2（保护功能） | 满足石化/电力站控基线，SIL3需外部安全回路 |
产品介绍
场景痛点切入：在某个煤化工MCC改造里碰到过，老热继电器凌晨高压进料泵堵转发热到绝缘碳化才跳，停产8小时赔掉六位数；换成REM615E_1G后，堵转定值设1.5×In持续200ms，高速跳闸输出≤10ms切断接触器，DCS里通过IEC 61850GOOSE收到“Motor Jam”告警还能自动停上游进料阀。它是Relion 615家族里标E的“电机医生”，专管异步电机从启动浪涌监视、热积累模型、缺相/负序不平衡到接地故障清除，把保护+控制+测量+通信四合一塞进177mm方孔抽出盒。现场实测发现插回同型号底座时，CF卡（或内部Flash）保留原PCM600配置，上电3秒Run灯常亮就能带载，比换整个MCC抽屉省下4小时接线。
商业价值上，采购盯着“交期优先”：原厂615系列属成熟产品但定制后缀（HBMBCAAJABC1BNN11G里B=交流电源/M=电机E型/C=英文菜单等）走芬兰订货要5–7周，而太原及周边备件商通常有同后缀全新库存或测试合格件，1–3工作日到货+12个月质保覆盖非人为烧毁。单价比620/630新平台低约40%，但对运行了8–12年的615基建项目，乱升620要改底座和SCD文件，这玩意是同代固件零改动的唯一稳妥备件。不适合新数字化变电站从头设计（用REM615E_1G新后缀或620），也不适合小微0.75kW以下电机（过杀，用ABB MS系列热磁更好）；它是存量MCC救命件，决策依据是“抽出式不停电更换+3天到货保连续生产”。
替换与升级建议
- ✅ 直接替换：REM615E_1G HBMBCAAJABC1BNN11G ↔ 同完整订货号（HBMBCAAJABC1BNN11G），硬件/电源/菜单/通信代码完全一致，插回原底座+保留配置，无需改PCM600，成本=单模块价，交期太原现货1–3天。
- ⚠️ 软件兼容（需改配置）：REM615E_1G 不同后缀（如HBMBCAAJABD1BNN11G，电源变DC或菜单语种不同），硬件插进去物理兼容但上电报Config Mismatch，需用PCM600读原SCD重映射到新后缀参数，改通信IP/GOOSE-ID，工作量≈0.5–1人日，成本相当但调试停机风险。
- ⚠️ 软件兼容（需改配置）：REF615E_1G（馈线保护同615平台），物理尺寸和底座通用（抽出式），但应用对象从电机E型变馈线F型，保护定值/曲线完全不同，只能当紧急硬件占位，必须重下REF615馈线配置并从零组态，不建议生产电机回路用。
- ❌ 硬件不兼容：REM620/REL620（620系列底座TU620不兼容615抽出盒，物理插不进177mm方孔；老SPAM150热继电器，无通信且模拟量精度±0.2% vs老式±5%，严禁硬改）。若无直接同后缀替代品，存量项目只能依赖库存/二手原装测过连通性，严禁拿第三方仿制保护器顶核心工艺电机。
常见问题解答 (FAQ)
- 这玩意能直接换吗，MCC柜需要停电抽出来不？
抽出式设计允许在线插拔备件盒，但电机必须停转且接触器断开；带电抽IED本体不断24V背板电是可以的（DI/DO端子排留在机架上），换完上电里“Online—Read From Device”校验配置，提前导一份CID/SCD文件到U盘。
- 太原本地有现货不，交期几天质保咋算？
渠道全新原装或测试合格件通常1–3工作日发货（太原同城次日达顺丰），原厂定制后缀走芬兰5–7周起；12个月质保（渠道多给180天–1年），非人为静电/反接电源可换新，含上电LED自检视频和连通测试。
- 程序配置存在哪，电池没电清参数不？
配置在内部Flash/可选CF卡，无电池也能保；可换CR2032类锂电池只保RTC时钟和故障录波时间戳，换电池时保持装置24V供电就不丢时间，真要是原IED烧到读不出CF卡且没有离线工程，只能联系ABB恢复（成功率看Flash完好度），所以每次改定值后“File—Export CID”存PC。
- 怎么认是不是翻新或假货，现场有坑没？
三点：原装激光铭牌刻字深、合模线细且正面IP54密封圈弹性好；上电自检Run/Fault/Trip灯时序对（上电LCD显ABB Logo再进主菜单）；连上读固件版本和序列号，假货常卡在61850 MMS端口或DO触点测试不通。最好要抽出测试视频看高速跳闸输出。
- 支持IEC 61850GOOSE不，老站控是Modbus TCP行不行？
本1G后缀标配IEC 61850 Ed2含GOOSE/HSR-PRP冗余，严格来说它只在 v2.10以上原生支持Ed2 GOOSE模板，老v1.x要做Ed1桥接；Modbus TCP/RTU和DNP3都开箱即用，老站控不用改网络架构，不确定你的SCD版本就问技术支持拿升级包。
