产品详情
· 型号：REM615（HCMJAEADABC2BNN11E / 1MRS050095R1）
· 品牌：ABB
· 系列：Relion 615 系列（电动机保护专用 IED）
技术参数

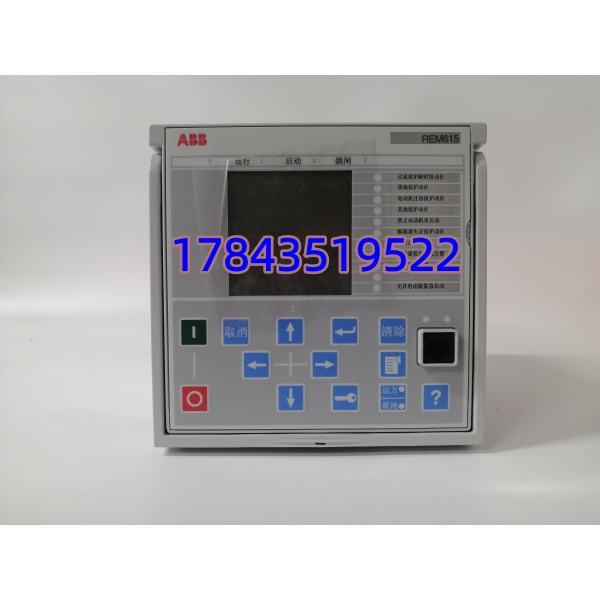

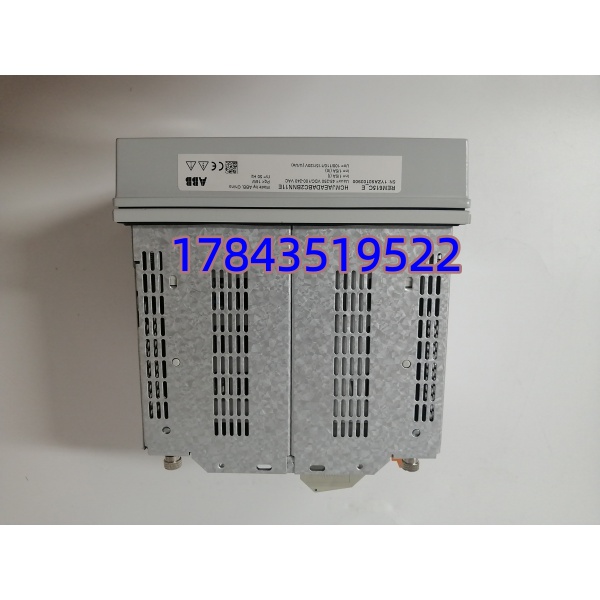

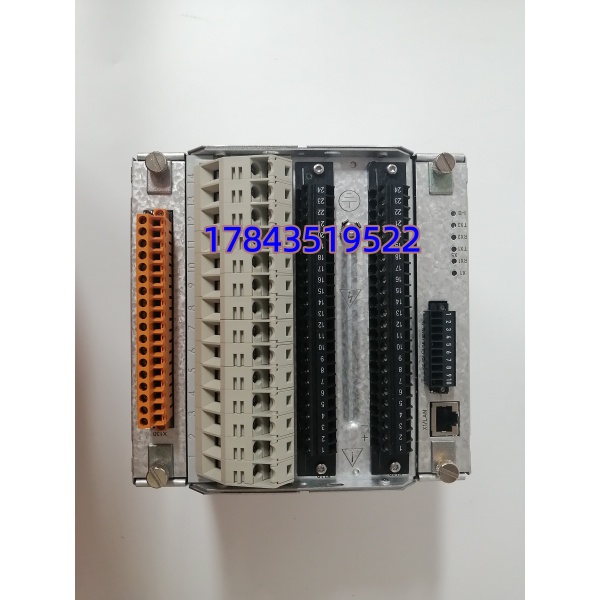

| 参数项 | 规格值（据 ABB Relion 615 系列技术手册及订货码解析） |
|---|---|
| 应用对象 | 异步电动机（感应电机），适用于 6–35 kV 中压配电系统 |
| 保护功能（核心） | 热过负荷（I²t 模型，Class 10/20/30 可选）、堵转保护（Locked Rotor）、启动超时（Acceleration Time）、负序过流（不平衡）、接地/零序过流、相间过流（51/51N）、热重启闭锁 |
| 测量功能 | 三相电流 IₐIᵦI𝑐、零序 I₀、三相电压 UₐUᵦU𝑐（如配电压输入）、有功/无功、功率因数、频率、电度、电机热容量百分比 |
| 电流输入 | 1 A 或 5 A 额定（软件自适应，无需跳线），热过负荷计算基于真有效值 RMS |
| 电压输入 | 100 V / √3 或 100 V（依 PT 变比设定），部分配置支持母线电压监视 |
| 精度等级 | 电流/电压测量 ≤0.5%（IEC 60255-12），频率 ≤0.01 Hz，时间元件 ≤±1% 或 ±20 ms |
| 控制输出 | 跳闸、合闸、闭锁、信号继电器（最大 250 V AC / 8 A），可配置为脉冲或保持 |
| 人机界面 | 128×128 像素 LCD（带单线图/定值/事件显示）、6 个导航键、LED 状态灯（Run/Alarm/Trip/Comms） |
| 通信接口 | 前侧 USB（调试/下载）、双 RJ45 以太网（IEC 61850 MMS/GOOSE，支持 PRP/HSR 冗余）、可选光纤以太网、可选 RS485/422（Modbus/DNP3） |
| 事件与录波 | ≥500 条事件记录、≥100 条故障录波（采样率 4 kHz，COMTRADE 格式导出） |
| 逻辑编程 | 内置 CFC（Continuous Function Chart）可编程逻辑，支持用户自定义联锁、闭锁、顺序控制 |
| 机械结构 | 可抽出式插件（Draw-out），前面板 IP54，机箱后部 IP20，面板尺寸 98×98 mm（1/4 19″ 面板） |
| 安装方式 | 面板嵌入式安装（开孔 92×92 mm），后部插于机箱/开关柜端子室 |
| 供电电源 | 24–250 V DC 或 110–240 V AC（订货码中电源段决定，H 段通常为宽电压） |
| 工作温度 | -20–55 ℃（运行），-40–85 ℃（存储） |
| 认证 | IEC 60255 / IEC 61000-6-2/6-4 / IEC 61850-3 / IEEE C37.90 / KEMA 认证 |
| 生命周期 | ABB 官方 Relion 615 系列已标记为成熟/逐步过渡至 Relion 650 系列；REM615 走库存/翻新/认证翻新渠道 |
| 订货码解析 | H=电源宽压 / C=以太网双口+USB / M=标准LCD面板 / J=电动机保护应用 / A=无选配电压模块 / E=Modbus可选 / A=无RTD温度输入 / D=无模拟量输出 / A=标准端子 / B=无HMI扩展 / C=无光纤 / 2=固件版本V2.x / BNN11E=区域/语言/硬件变体码 |
产品介绍
水泥厂辊压机高压电机启动第 47 秒跳了，查了半天以为是机械卡涩，最后翻开 REM615 的事件记录发现是”Startup Time Exceeded”——启动时间设了 45 秒，电机热态启动实际需要 52 秒，保护没毛病，是工艺参数没跟着电机老化调。REM615 在 6–35kV 中压柜里干的就是”电机保镖”的活：它不只看电流大小，还跑 I²t 热模型，把电机定子的热积累当成积分器来算，冷态能扛的堵转时间热态可能只剩三分之一，它自动缩保护延时。现场实测发现，在配 PRP 双网冗余的石化装置里，REM615 的 GOOSE 跳闸报文从事件发生到对侧断路器分闸全程 <4 ms，比传统硬接线联锁的电缆传播延迟还快，而且省了 8 根跳闸控制缆。
严格来说，REM615 的订货码 HCMJAEADABC2BNN11E 里”J”代表电动机保护专用固件，和 REF615（线路/变压器）、RET615（发电机/变压器）的算法库不一样——REF615 也能配过流，但它没有电机热模型、没有启动加速监视、没有堵转特性曲线，硬拿来保电机等于把轿车发动机塞卡车里跑重载。商业层面，这块 IED 的价值在”存量续命”：国内大量 2010–2018 年投运的中压变频/软起柜、石化辅机、水厂取水泵还在跑 ，ABB 现在主推 Relion 650 系列，但 650 的机箱尺寸、面板开孔、通信协议栈和 615 不完全 pin-to-pin，老柜改造换 650 意味着重做面板开孔和二次接线图，没人愿意在大修窗口干这事。它不适合低压 400V 电机（太贵且 CT 变比不好配），也不适合没有直流屏的农网场景（供电范围虽宽但没后备电源时失电就失保护）。
