描述
产品详情

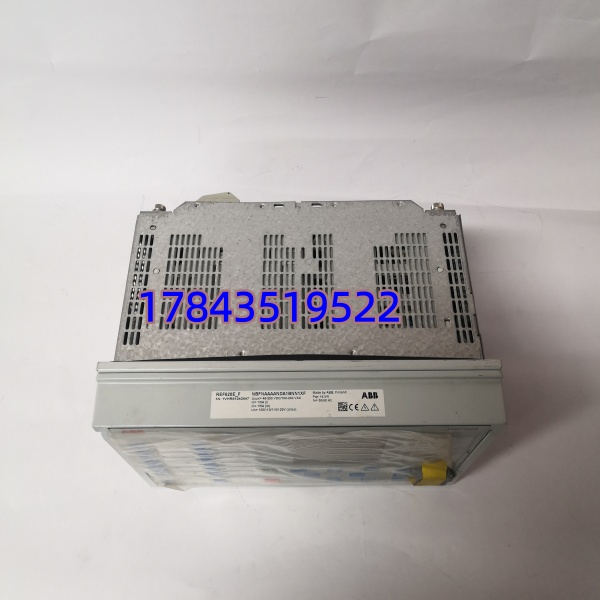

· 型号：REF620E_F（完整订货码 NBFNAAAANDA1BNN1X）
· 品牌：ABB
· 系列：Relion® 620 Series — 馈线保护与控制 IED
规格参数
- 基础型号：REF620E_F（E_F = Enhanced hardware，支持 IEC 61850Ed.2 / GOOSE / PRP-HSR）
- 订货配置码：NBFNAAAANDA1BNN1X（NBFN=抽拉式柜装；AAAA=全功能保护包；ND=I/O 16DI/8DO；A1=双以太网+IEC61850；BNN=110–240V AC/DC 辅助电源；1X=图形LCD+按键；无光纤接口）
- 适用系统电压：1 kV – 36 kV 中压配电（典型 6/10/20/35 kV）
- 电流输入：3×相 CT + 1×零序 CT，1 A 或 5 A 额定（由工程配置设定）
- 电压输入：3×相 VT + 1×零序 VT，标称 100 V / 110 V / 120 V（线电压）
- 保护功能：相过流 50/51、接地过流 50N/51N、方向性接地 67N、负序过流 46、过/欠压 59/27、频率保护 81、热过载 49、自动重合闸 79、断路器失灵 50BF（依固件版本）

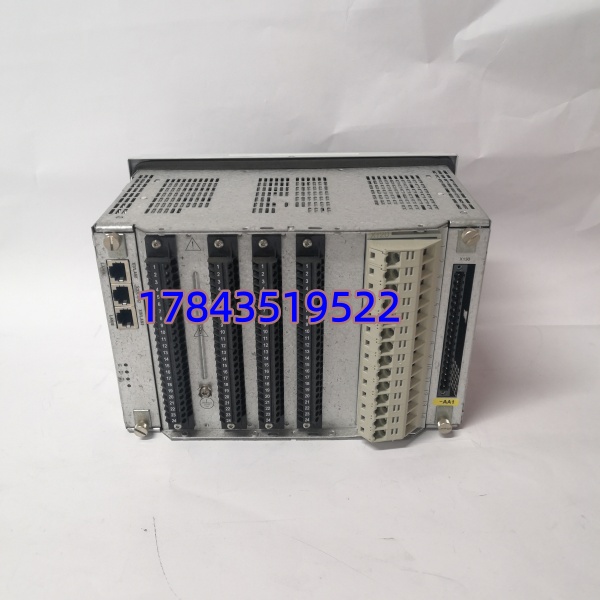

- 数字量 I/O：典型 16 路 DI（无源湿/干接点）、8 路 DO（继电器跳闸/告警，AC 250V 5A）
- 通信接口：2×10/100BASE-TX 以太网（IEC 61850MMS+GOOSE, Modbus TCP），1×RS-485（Modbus RTU / SPA），IRIG-B 或 SNTP 对时（可选 PTP/IEEE1588）
- 辅助电源：85–264 V AC 或 110–250 V DC 宽范围（以配置码 BNN 为准，需核对）

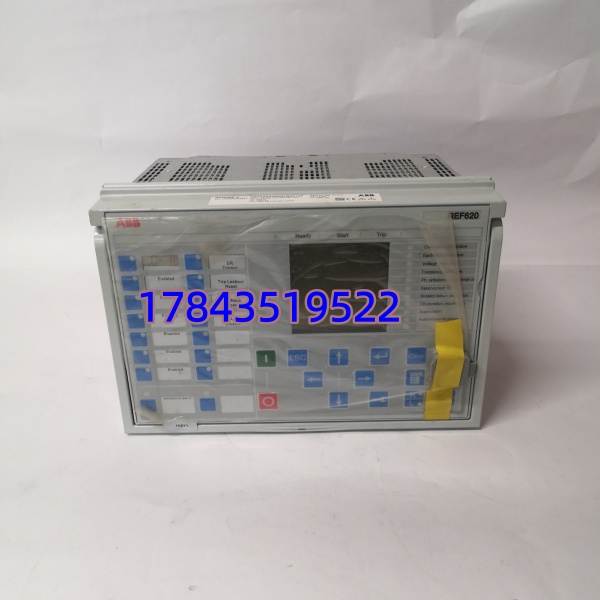

- 人机界面：前面板图形点阵 LCD + 导航键 + LED 状态指示；支持 Web HMI 远程浏览
- 工程工具：ABB PCM600（Protection and Control IED Manager）进行参数整定、逻辑编辑、故障分析
- 工作温度：-25 ℃ ～ +55/70 ℃（依具体认证版本，以手册为准）
- 防护等级：前面板 IP54/IP40，后部 IP20
- 安装方式：面板嵌入式抽拉安装（标准中压开关柜门/屏体开孔）
- 认证标准：IEC 60255、IEC 61850-3、IEEE 1613、CE、UL
产品介绍
REF620E_F 是 ABB Relion 620 系列面向中压（6–35kV）配电馈线设计的一体化保护测控装置，把传统分散的过流保护、接地故障保护、测量监视、断路器控制、故障录波全整合在一块板子上。NBFNAAAANDA1BNN1X 这个配置码代表抽拉式柜装、全功能保护包、16DI/8DO、双以太网口支持 IEC 61850 Ed.2（含 GOOSE）、宽范围交直流辅助电源、带图形 LCD——是目前工业配网里最主流的标准配置之一。
坦白讲，它跟 REF615 的区别是 REF620 保护算法更强（部分批次支持方向性保护、更完善的重合闸逻辑和高级测量），更适合有并网或环网运行的厂用配电。工程上最大的坑不是功能不够，而是订货码里 I/O 数量和通信口（A1/C1 等）必须对上——买错了没法靠跳线补救，只能换机。
应用场景与行业案例
痛点切入
厂用 10kV 馈线小电流接地系统，发生单相接地时选线不准，盲目拉闸扩大停电范围；或老旧电磁式继电器动作离散大、无故障录波，出了事查不出原因。REF620 的灵敏零序保护和 SOE+录波能把故障瞬间完整留下来。
典型场景
- 钢铁/化工 10kV 厂用配出回路 — 放射式馈线过流+接地保护，通过 IEC 61850接入 MicroSCADA/SYS600，实现三遥
- 光伏/风电 35kV 集电线路 — 方向性接地+重合闸，适应小电阻接地或谐振接地系统，配合防孤岛逻辑
- 水泥/矿山 6kV 高压电机回路 — 热过载(49)+负序(46)保护异步电动机，替代老式热偶+GL型继电器
- 城市配网开闭所 10kV 环网 — GOOSE 实现分段备自投联锁，缩短故障隔离时间
真实案例
某大型化工厂 10kV 一段母线下出线频繁报”接地告警”但选不出线。原配老式 GL 继电器无录波。停机窗口更换为 REF620E_F（同配置 NBFNAAAANDA1BNN1X），PCM600 下装载入原定值组，投入运行后用故障录波抓到某分支电缆中间头受潮导致间歇性弧光接地——零序电流相位明显偏移。据此定位并更换中间头，困扰半年的”幽灵接地”消除。老师傅说：”早换这货，少停两次产。”
