产品详情
· 型号：REF615E-E，配置码 HBFAABAANAA4BNA11E，序列号/零件参考 7700080612
· 品牌：ABB（Asea Brown Boveri / ABB Grid Automation）
· 系列：Relion® 615 系列 — REF615 馈线保护与控制继电器（Enhanced version）
规格参数
- 产品类型：数字式馈线保护、控制、测量与监视装置（Relion 615 family, REF615E-E）
- 适用系统：中压配电网络（≤36 kV），径向、环形或网状拓扑，可作为主保护或变压器后备保护
- 保护功能：三相定时/反时限过流(51/67)、接地故障(51N/67N)、灵敏接地、残余过压、欠/过压、频率保护、负序过流、热过载、断路器失灵保护(50BF)、自动重合闸(79)、多频导纳接地检测（依配置使能）
- CT/VT 输入：4 路 CT（3×相+1×零序），可设 1A 或 5A；3 路相电压 VT 输入 100/110/120V（线对线）或 57.7V（相电压），可配剩余电压输入
- 辅助电源：24–250 V DC（宽范围，依具体选项可能为 48–250V DC 或 100–240V AC），典型功耗 <15W 运行
- 数字量输入(DI)：典型 10 路 或 14 路（依 HBFAABAANAA4B… 具体 I/O 组态，需核对原厂选型表），光电隔离，DC/AC 辅助电源型
- 数字量输出(DO)：典型 8 路 或 6 路 高速/功率继电器（含 HSO 高速分闸输出），带断线监视
- 通讯接口：2×10/100Base-TX 以太网（支持 IEC 61850Ed.1/Ed.2、GOOSE、MMS；可选 HSR/PRP 需核对选项）；2×RS-485（Modbus RTU / DNP3.0 / IEC 60870-5-103）

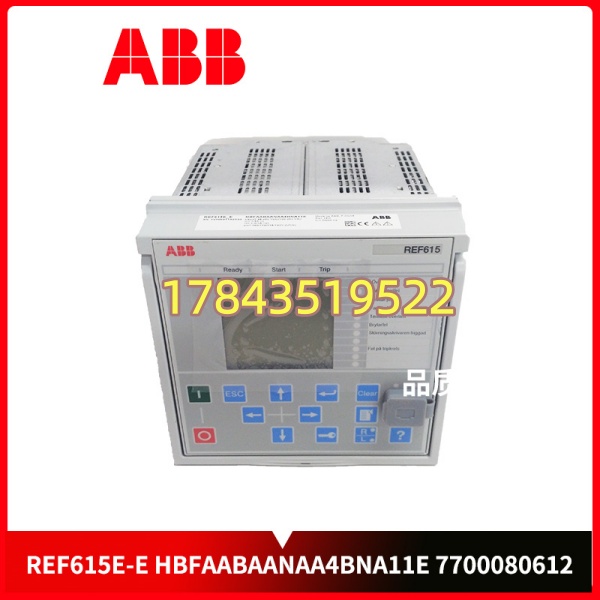

- 人机界面：图形点阵 LCD（单线图显示）、6 只可编程功能键、Browse/Navigate 旋钮、LED 状态指示（Run / Trip / Alarm / Com / Health）；支持 Web 访问（部分固件版本）
- 事件/录波：>1000 条 SOE 带 IRIG-B / SNTP 时标，集成故障录波器（模拟量+数字量），支持 PCM600 下载分析

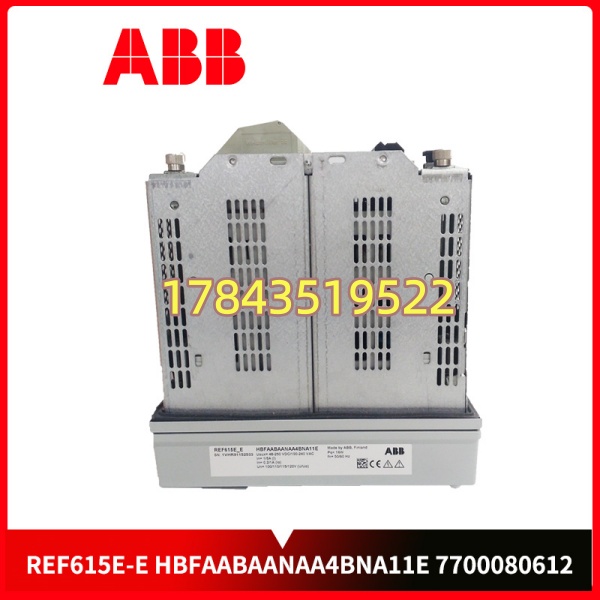

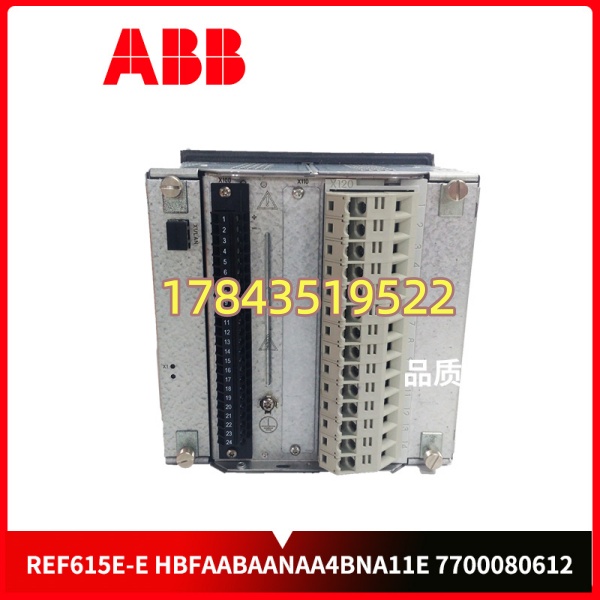

- 安装形式：面板嵌入式（切圆 Ø172mm 或矩形开孔 177×177mm 依柜型），可抽出单元带测试插头位，背后多芯端子排或 Samtec 插头
- 工作环境：-20～+55℃ 运行（部分资料 -25～+55℃），5～95% RH 非凝露，海拔 ≤2000m（降额更高），前面板 IP65 / 壳体 IP40（依选项）
- 编程/配置软件：ABB PCM600（Protection and Control Management Tool），含 REF615 专用功能块库及逻辑编辑器
- 认证：CE、cULus、GOST-R、KEMA 型式试验，符合 IEC 60255/ IEC 61850/ IEEE C37.90
产品介绍
REF615E-E（HBFAABAANAA4BNA11E / 7700080612）是 ABB Relion 615 系列里专为 10kV～35kV 配电馈线设计的保护测控一体机。它把三段过流、方向/非方向接地、断路器失灵、重合闸、测量监视全塞进一个可抽出盒体，前面板带单线图 LCD，背后接 CT/VT/DI/DO，通过 IEC 61850 GOOSE 或 Modbus 融入变电站自动化系统。相比老式电磁/静态保护继电器，它最大的价值是全数字化整定、故障录波可导、支持远程定值修改——现场投运后基本十年不动硬件。
坦白讲买这块基本是 MRO：老变电所或工矿开关柜里 REF615 挂了（液晶碎、电源板老化、按键失效、定值丢失），原设计图纸标的就是这个配置码 HBFAABAANAA4BNA11E，换同配置新机用 PCM600 从旧装置 Upload 参数或 Restore 备份文件，不用重新整定保护定值。有一点要注意——HBFAABAANAA4BNA11E 中 I/O 点数和选项（弧光/温度/同步等）需与原柜一致，不同后缀混用可能导致 DI/DO 数量或功能不匹配，下单前核对完整配置码。
应用场景与行业案例
我在现场遇过最揪心的：化工厂 10kV 配电站春检做完送电，一台 REF615 上电面板不亮——量辅助电源 220V AC 正常但装置内部 DC/DC 无输出（老批次电解电容干涸）。这种时候你不能拿通用综保随便换，原柜整定值是经过供电局审核的，必须用同配置 REF615E-E 换入、PCM600 Restore 原参数集、核对 CT 变比/接地方式再投运。
- 10kV/35kV 公用变电站 馈线柜 — REF615 作主保护，IEC 61850GOOSE 与母线保护及 SCADA 互联，原位替换保整定值不变。
- 工矿企业（冶金/石化/水泥）高压配电室 — 厂用变高压侧后备保护＋馈线保护合一，老项目标 HBFAABAANAA4B… 配置码直接换。
- 新能源（光伏/风电）集电线路 — 35kV 集电线路电缆馈出保护，含方向接地及自动重合闸适应环网。
- 轨道交通/数据中心 10kV 配网 — 双路供电馈线保护，要求故障录波及事件 SOE 上传 BA 系统。
真实案例：
南方某化工园 10kV 总降站，雷雨后 B 段一回馈线 REF615E-E 面板亮 Err 红灯且 Trip 灯常亮——查为 PT 侧浪涌侵入打坏模拟量前端（CT/VT 采样异常报 AD Err）。柜内 PCM600 连旧机 Upload 失败（AD 故障导致通讯挂死），幸好三月前做过 Parameter Set Backup（.psr 文件）。库房有 NOS 库存同配置 REF615E-E（HBFAABAANAA4BNA11E），断电拔旧抽盒、装新、PCM600 Connect → Restore Parameter Set → 核对 CT 变比 200/5 及接地方式 → 钥匙切 Run。全程未重新计算保护定值，15 分钟恢复供电。电气主任说”备份 .psr 文件那次没偷懒救了一回”。
常见问题解答 (FAQ)
不支持。属高压保护设备，更换前必须断开开关柜接地/试验位置确认无操作、断辅助电源熔断器或空开。带电拔插可能损坏背板端子或导致误出口跳闸。正确顺序：开关柜至试验位→断辅助电源→拔测试插头（如有）→抽出装置→装新→接测试插头→送辅助电→ 下传参数→核对照闸回路→投运。
Q2：HBFAABAANAA4BNA11E 配置码不一样能混用吗？
不能随便混。配置码决定了 I/O 点数（DI/DO 数量）、弧光保护、温度监测、同步功能等选项。同型号 但不同配置码 I/O 可能差 2～4 路或功能模块未授权激活，装上去可能 DI 映射错位或功能锁死。必须买与原 BOM 完全一致的 ，或经 ABB 服务确认兼容升版。
Q3：换新装置后保护定值会丢吗？怎么恢复？
新机 Flash 为空。恢复方法：① 用旧装置备份的 Parameter Set (.psr) 或 Project Archive (.pcmp) Restore 到新机；②若旧机还能通讯 Upload 可先读再下新机；③无备份则需按原整定通知单手动录入（最慢且易出错——所以定期 .psr 备份很重要）。更换前务必确认已持有最新参数备份。
建议 主版本不低于装置固件要求的最低版本（如装置 fw 2.x 需 v2.7+），但也不要过新导致老装置驱动未包含。连不上常见原因：PC 网卡 IP 未设同网段（默认装置 IP 多 192.168.x.x 或需 DHCP/静态配）、防火墙拦截、USB-RS232 编程电缆驱动未装。先用以太网口连最稳。
Q5：怎么鉴别拆机件/库存件好坏？有什么坑？
重点：①上电面板 LCD 自检显示 ABB Logo 及 SW Version 无 Error（除可能 Config Mismatch 属正常新机）；② 能 Go Online 读到 Device ID / Option Code / I/O Mapping；③让卖家提供上电自检通过照片或参数读取截图；④查背部端子排/插头无烧蚀氧化。继电器本体不易坏但液晶老化（缺划、背光灭）是拆机件常见瑕疵，收前确认显示正常。
