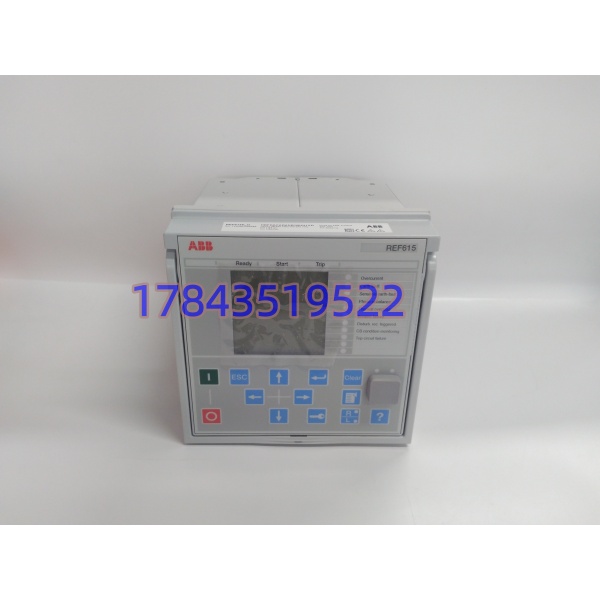

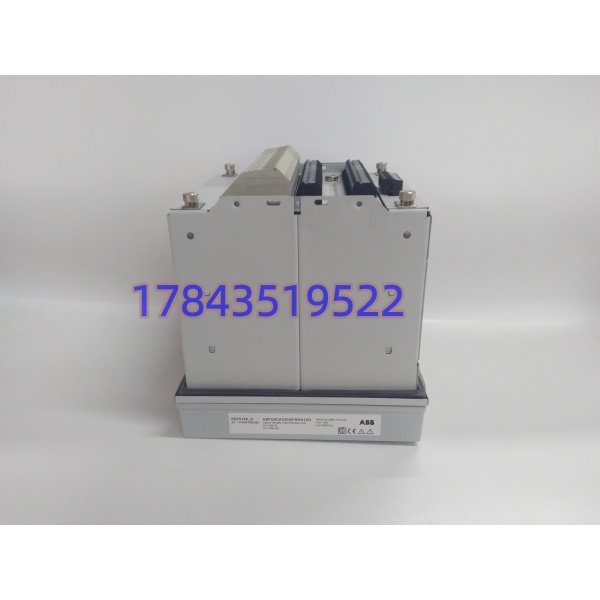

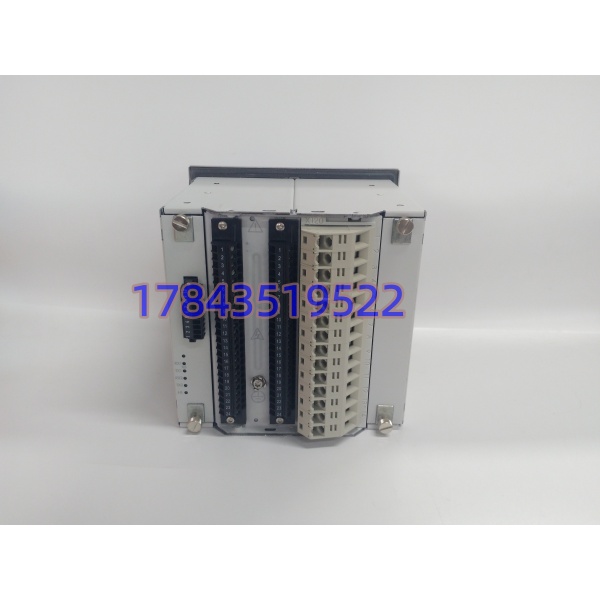

ABB REF615E-D HBFDACADANB1BNN1XD | 馈线保护继电器 7700059450 现货

描述

关键技术规格

产品深度介绍

ABB REF615E-D HBFDACADANB1BNN1XD (7700059450) 是ABB Relion® 615系列中的增强型馈线保护智能电子设备（IED），专为中压配电网馈线回路设计。它的核心任务是保护10kV及以下的配电线路免受过流、短路、接地故障的损害，集保护、控制、测量、监测于一体。这款型号完整的配置码具体定义了内部功能——其中-HB代表抽屉式安装结构（1/4 19英寸机架），FD代表标配方向接地保护且带常规CT输入，AC代表额定电流为1A，AD代表额定电压110V，最后AN则标识了标配IEC 61850及Modbus通信协议。

这块装置的“识别码”——后缀“-D”透露了它的核心技能：方向性保护。这意味着它不只是看电流大小，还要通过电压信号判断故障电流的“来路”——是来自本侧线路还是对侧母线。在环网、双电源、带分布式光伏接入的复杂配电网中，这个判断能确保只跳开故障线路，避免整段母线全停，把停电范围控制在最小。

该装置标配IEC 61850协议，支持GOOSE高速报文通信，可以与站内其他智能设备毫秒级交换信息，实现复杂的联锁逻辑和快速保护配合。抽屉式的安装结构支持在线插拔，更换时不用拆线，对在运变电站的维护来说省了不少事。前面板的大尺寸图形液晶屏可在本地查看运行参数、故障录波、事件记录，现场调试非常方便。对于新建智能变电站和老站改造项目，REF615E-D算是一个平衡了性能、协议兼容性和成本的成熟选择。

应用场景与行业案例

工程痛点描述

中压配电网最大的痛点是什么？停电范围控制。一条10kV母线带十几条出线，如果其中一条出线发生故障，保护装置不能准确判断故障方向而把整段母线都跳了，那其他十几条正常线路也跟着遭殃。尤其是现在环网供电越来越普遍，分布式光伏大量接入，故障电流的方向和大小变得不可预测。以前用传统非方向保护，遇到这种情况只能靠人工试送电排查，一折腾就是大半天。REF615E-D的方向保护功能，说白了就是给保护装置装了个“指南针”——先看清故障电流从哪边来的，再决定该不该跳，有效避免了“一人感冒全家吃药”的尴尬。

典型应用场景

1. 公用变电站 – 10kV/35kV出线保护
   变电站中压侧的馈线回路，是REF615E-D最典型的应用场景。三段式方向过流配合自动重合闸，能快速切除相间短路和接地故障。方向保护在双电源供电的变电站中尤为重要——确保母线侧故障时不会误跳馈线。
2. 工业配电站 – 车间配电与关键负荷保护
   化工厂、钢铁厂的车间配电线路负荷变动大，对过载和短路保护要求高。REF615E-D的热过载保护和断路器失灵保护功能，能在故障时快速隔离车间回路，避免故障扩大影响整条生产线。
3. 新能源场站 – 分布式电源并网保护
   风电场、光伏电站的集电线路接入电网后，故障电流方向可能双向流动。的方向接地保护能准确判断故障来源，防止分布式电源向电网倒送故障电流。
4. 关键基础设施 – 数据中心与医院配电
   数据中心和医院对供电连续性要求极高，通常采用双路供电。的电压保护和备自投逻辑，能在主路失压时快速切换到备用回路，将停电时间控制在毫秒级。

真实案例

案例：华东某工业园区环网柜故障定位

去年夏天，华东某工业园区的10kV环网柜发生跳闸，一条出线开关动作后重合失败，导致整段母线失电——园区内一家汽车零部件厂停了2小时，损失了一条产线的半成品。

检修班长老王赶到现场后，发现情况有点复杂：该环网柜是双电源环网结构，故障点初步判断在出线电缆段上，但非方向保护把所有馈线都切断了。他调取了事件记录，发现前级变电站的馈线保护比园区环网柜动作快——这意味着故障点应该在靠近园区侧。

老王后来换了三台装置，配好方向保护定值，把变电站侧和园区侧的配合关系重新梳理了一遍。他跟我说：“方向保护的好处是，故障点在哪一侧，哪一侧先动作，另一侧不动。现在再发生类似故障，最多停一条出线，不会把整段母线都拖下水。”
