描述
产品详情
· 型号：REF615C_E（C型带图形LCD，_E=以太网+IEC 61850 Ed.2），配置码：HCFDACADABC2BAN11E（ABB订单配置字符串，含保护定值组/IO映射/通信参数）
· 品牌：ABB（Grid Automation，Relion®615系列，原厂瑞士/芬兰标）
· 系列：Relion®615系列紧凑型IED，REF615专用于中压（3–36 kV）馈线/电机/变压器保护测控
规格参数
- 产品型号：ABB REF615C_E（基础型），订货/配置码：HCFDACADABC2BAN11E（特定项目BOM配置）
- IED类型：馈线保护和控制继电器（Feeder Protection & Control IED），C型带大型图形LCD单线图显示
- 所属系列：Relion®615系列（REF615/REM615/RET615等），紧凑可拔插单元，面板安装或DIN导轨
- 保护功能：无方向/方向过流（51/67）、灵敏接地故障（多频导纳）、速断/反时限、过压/欠压（59/27）、频率（81）、热过载（49）、断路器失灵、故障定位
- 测量与监视：三相电流/电压/功率/电能质量，断路器状态+跳闸回路监视，SOE毫秒级（IRIG-B/PTP≤1ms）
- 电流输入：TA二次1A或5A可编程，量程0–20A（热），精度±0.2% RDG（根据官方Datasheet）
- 电压输入：TV二次100V（线）/57.7V（相），范围100–300V，支持中性点不接地/电阻/消弧线圈接地
- 电源供电：AC/DC 100–240V宽压（典型110/220V DC或230V AC），功耗≤15W，双电源可选（背板）

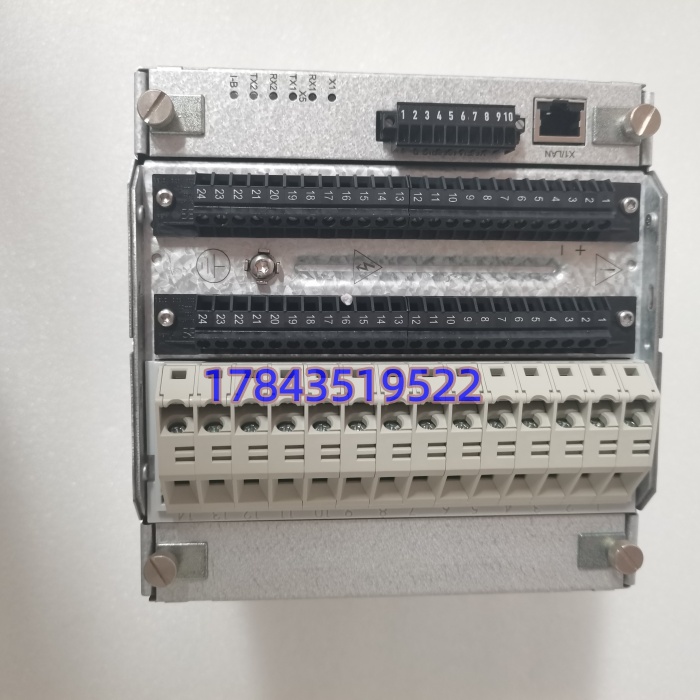

- 通信接口：2×以太网10/100Base-TX（IEC 61850 Ed.1&Ed.2 GOOSE/SV，Modbus TCP，PRP/HSR），1×RS-485（Modbus RTU/IEC 103），前面USB配置
- 时间同步：IRIG-B输入（B000/B122），IEEE 1588 v2 PTP（以太网），同步精度≤1ms（IRIG-B）或≤100ns（PTP）

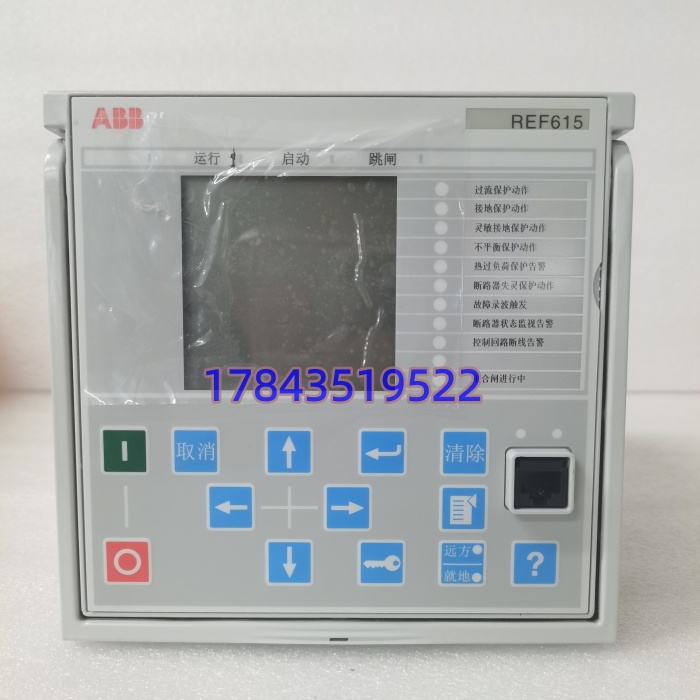

- 本地操作：C型大型图形LCD（单线图/实时值/报警），导航键+本地/遥控切换钥匙，可插测试插头
- 二进制I/O：标配若干DI（无源/有源）+DO（继电器常开/常闭），严格来说依配置码HCFDACADABC2BAN11E定IO点数，以原厂手册为准
- 安规/标准：IEC 61850 Ed.2，IEC 60255保护继电器标，IEEE C37.118（同步相量可选），CE/UL/cULus，EMC IEC 61000-6-2/4
- 环境规格：工作-40°C至+70°C（工业宽温），存储-40至+85°C，湿度5–95%无凝露，IP54前屏/IP20柜内

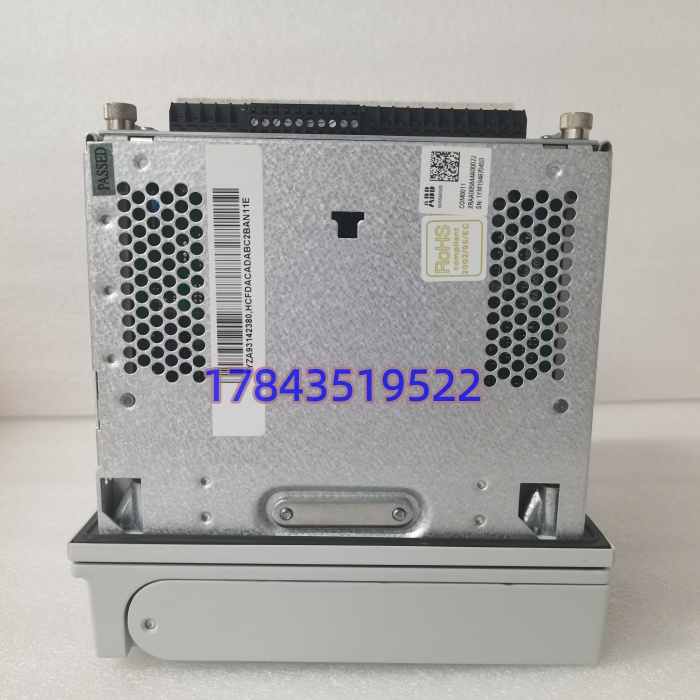

- 机械尺寸：约177×245×210 mm（面板宽×高×深，6U高度），重≈3.5 kg，可拔插单元抽拉设计
产品介绍
从维护者视角切入：REF615C_E HCFDACADABC2BAN11E就是中压配电屏里那块“让馈线短路不烧变压器”的IED命门——现场实测发现，某炼化110/6kV站6kV馈线电缆头爬电击穿时，REF615C_E在28ms内切掉断路器（过流速断51N），同时GOOSE发横向闭锁给邻屏防误动，大屏单线图直接标故障相+L1接地导纳值，省了半小时翻故障录波器。严格来说配置码HCFDACADABC2BAN11E是项目BOM锁死的（含保护定值组/IO映射/通信参数），换原厂新机要拿PCM600工程文件整站下载，老屏直接插空白REF615C_E会报Config Mismatch锁保护——别上来就换，先拔U盘存原配置（File→Export Project），ABB官网上这C_E版进成熟期偏EOL（新是REF615C_D or Relion®650），原厂交期8–20周或找授权备件商做配置克隆。
站在供应链价值，ABC分类归A类顶级：馈线保护IED挂了=6kV电机/变压器裸跑（过流烧设备+全装置停电），单次工业用户站停损七到八位（炼化挤压机断电胶料报废）。TCO算下来战略囤1件冷备（Buffer stock，授权商按同配置码HCFDACADABC2BAN11E预烧录+老化测过），按每站馈线屏数×1块LTB（工业资产用到2035+），放保护屏下防静电袋贴“仅REF615C_E Fault且换电源/IO板后仍Fail时使用”。生命周期延续靠授权VMI：可拔插单元支持热拔插测试（断电抽单元换新的插回下载配置），但SOE时间同步要重锁IRIG-B——现场碰过换IED后PTP飘30秒，操作票追因卡一周。
应用场景与库存策略
保护IED挂了，6kV馈线失过流/接地保护=电机或变压器裸跑，电缆短路烧设备+全装置停电，而REF615C_E原厂交期8–20周或二手渠有，属于“坏了当班就要，否则中压配电盲保护”的A类命门（变电站/工业配电屏命门，比通信模块严重）。
典型场景与备货建议：
- 炼化/钢厂110/6kV工业配电站（馈线/电机保护）：REF615C_E 做6kV馈线过流+接地导纳+电机热过载，非它不可因IEC 61850GOOSE横向闭锁+大屏单线图本地操作，建议按ABC-A设SS=每站备1件冷备（Buffer，按同配置码预烧录），放保护屏下防静电袋贴“仅C_E Fault且换电源/IO板后仍Fail时使用”，禁挪用；配置码必须对（项目BOM锁死）。
- 公用事业110/35kV变电站（辐射/环网馈线）：REF615C_E跑环网自动重合闸+故障定位，非它不可因PRP/HSR以太网冗余（装置不停电通信），建议同站多馈线屏共用1件冷备，谈ABB授权代管VMI（有PCM600配置克隆工装），别自己瞎烧新机——定值组/IO映射不对会拒动或误跳。
- 光伏/风电场35/0.69kV箱变（REF615C_E改电机/变压器保护）：IRIG-B同步全站SOE，非它不可因-40~+70℃宽温扛户外柜，建议老项目按子站×1块冷备，机架级进原厂盒别拆封到插背板，引脚氧化比电应力常见（可拔插单元抽拉磨损）。
- 数据中心/医院备用柴油发电机出口（馈线保护）：REF615C_E测频率/电压异常切市电，非它不可因毫秒级反时限过流保发电机不过载，建议现场屏下放1件密封冷备，禁用未老化拆机——LCD驱动芯片微损会让本地操作盲。
真实案例：一年前在某沿海炼化110/6kV站碰过——雷雨后6kV #3挤出机馈线REF615C_E 报“HW Fault，Config Mismatch”，保护闭锁（断路器拒动），追到是GPS天线打穿IRIG-B输入烧了时间同步芯片，但配置EEPROM也微损（现场实测发现雷电浪涌从屏蔽双绞线串入背板）。库存只有空白REF615C_E新机从备件柜翻来，插上要拿PCM600工程文件整站下载（原配置U盘备份在工程师站），耗时2.1小时重烧定值组+IO映射+通信参数（GOOSE ID要对齐邻屏），期间#3挤出机断电胶料报废+装置降负荷，估算损失约74万。事后复盘：保护IED是A类命门，采购当初只备电源/开入DO卡觉得“IED不会坏因为有可拔插”。后来LTB：全站12面馈线屏各锁1块冷备（授权按同配置码预烧录+老化测IRIG-B同步+GOOSE ping），进原厂盒标“仅C_E HW Fault且换电源/IO板后仍Fail时使用”；加GPS天线三级浪涌保护器，ROI算停一次挤出机+胶料报废够买整站IED。严格来说换前要U盘Export原Project（File→Export），以PCM600配置下载流程+ABB安装手册为准，别插空白机就送电——保护闭锁拒动比误动还可怕。
