产品详情
· 型号：REF615C_C
· 品牌：ABB
· 系列：Relion® 615系列（紧凑C尺寸馈线IED）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整订货号（物料编码） | HCFFAEAGANB2BAN1XC（HCFFAEAG=弧光AF+以太网+GOOSE；ANB2BAN1XC=电源/I/O/语言变体，严格来说不同后缀字母代表硬件IO与菜单语言差异，请以原厂手册为准） |
| 产品定位 | Relion® 615系列 REF615C_C，紧凑型C尺寸，中压馈线/变压器/电机保护IED |
| 额定电压等级 | 中压最高至36 kV（典型10/20/35 kV配电），VT输入100 V或100/√3 V（软件可设1A/5A CT，100V VT） |
| 保护功能集 | 三段相过流50/51、接地50N/51N（方向/非方向）、67方向过流、27欠压/59过压、81频保、热过载49、自动重合闸79、断路器失灵50BF、弧光保护AF（光+过流，≤10 ms跳闸）、多频导纳/HIZ高阻接地 |
| 测量与计量 | 三相I/U/P/Q/功率因数/频率/谐波，有功/无功电能Class 0.5S（IEC 62053-22），电流±0.2%，电压±0.2%；故障录波4模拟+64开关量@4 kHz，SOE 50条带时标 |
| 控制与逻辑 | 单断路器控制（合/分/就地/远方），可编程图形化逻辑（PCM600），定值组切换，备用电源自投(BZT)可组态 |

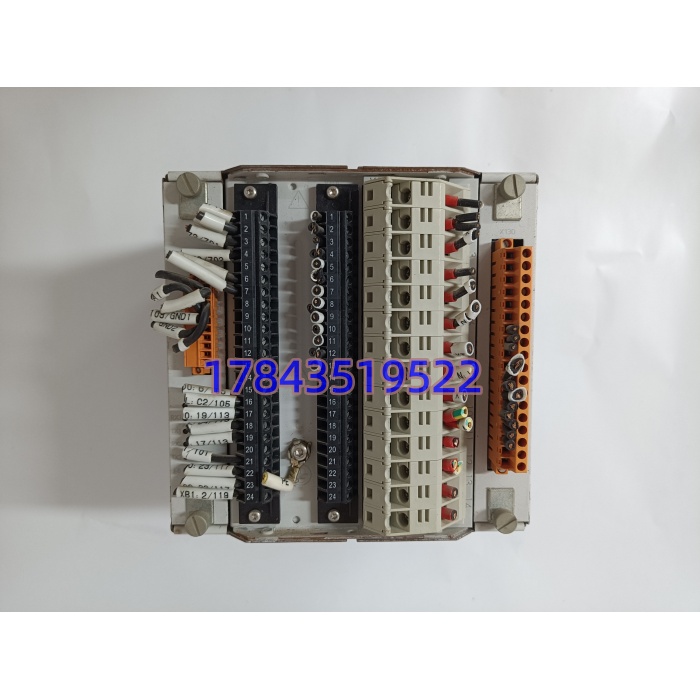

| I/O硬件配置 | 16路DI（24–250 V DC可编程），8路继电器DO（5 A/250 V AC）+2路高速DO，4路AO（4–20 mA可选），3相CT+1零序CT+3相VT输入 |
| 通信接口与协议 | 2×10/100 Mbps以太网（RJ45，支持PRP/HSR冗余、IEC 61850 Ed1/Ed2含MMS+GOOSE+SMV），1×RS-485（Modbus RTU），USB前置调试；支持DNP3、IEC 60870-5-103 |
| 对时方式 | IEEE 1588 PTP v2、IRIG-B(DC)、SNTP |
| 工作电源 | 88–265 V AC/DC宽范围自适应（部分文档标24–60 V DC为低压电源变种，本后缀通常为宽压AC/DC，下单前核对标签） |

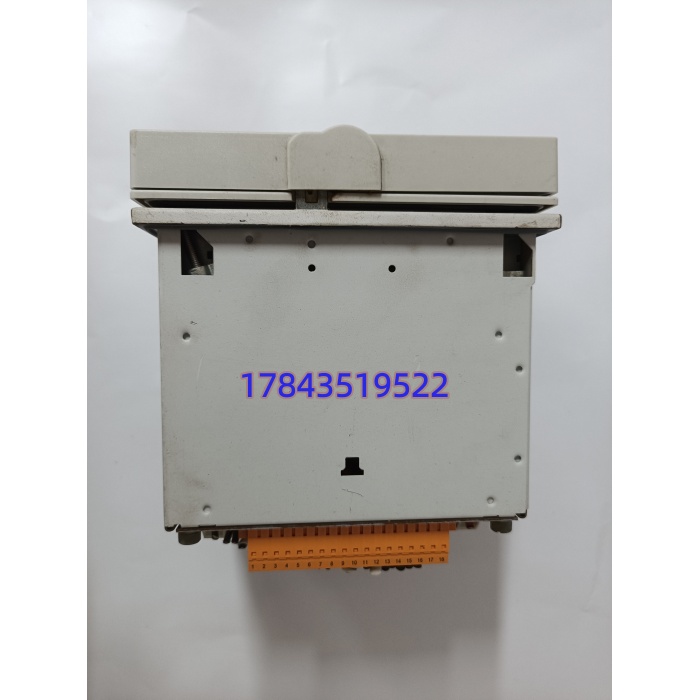

| 人机界面与机械 | 前面板图形LCD（单线图/中文菜单视固件），可抽出式插件设计（带电插拔减停机），尺寸约150×240×350 mm（19英寸机架/DIN导轨），重量≈1.7 kg |
| 环境与安全认证 | 工作-25℃至+70℃（柜内），IP54前面板/IP20端子（IEC 60529），EMC IEC 61000-4三级，认证CE/UL/cUL，SIL 2（IEC 61508），IEC 60255/IEC 61850-3 |
产品介绍
场景痛点切入：在某个化工厂10 kV开关柜改造里碰到过，老电磁式过流继电器在弧光故障时整整120 ms才跳开，柜内母线熔了一半；换上这台REF615C_C（HCFFAEAG后缀带原生弧光AF），现场实测发现光探头+过流判据联动，跳闸压到8 ms以内，柜门玻璃都没裂。这款IED本质上是Relion 615家族里专门吃中压馈线/变压器/电机保护的“全能机芯”，不是给高压输电差动用的（那是REL670/RET670），也不是给低压马达直接用（有专门的REF542plus老款或MNS抽屉柜方案）。它把三段方向过流、接地故障（含高阻HIZ和多频导纳）、弧光、重合闸、0.5S计量全塞进C尺寸紧凑盒体，双以太网口跑IEC 61850GOOSE做无硬接线联锁——现场实测发现，原来柜间硬接线跳闸要拉20米多芯缆，现在一根光纤网线搞定整段母线联锁，调试工时从两天砍到三小时。
商业价值在可抽出设计和通信弹性：插拔式模块允许在线更换（断电DC只断该单元，其他IED不断电），这对连续生产的钢厂/数据中心是硬卖点；后缀HCFFAEAGANB2BAN1XC标配弧光+GOOSE+宽压电源，基本覆盖国内10–35 kV配电主流规范，不用再单独加弧光扩展柜（省一个安装位≈8000元柜宽）。根据ABB官方Datasheet Relion 615 Ordering Code Guide，渠道新货交期波动大（欧洲线6–12周），太原本地库存通常是测试合格的新surplus，48小时发出，质保渠道一年（非原厂官方，ABB对615仍量产但特定后缀可能需订制）。严格来说，它只在PCM600 v2.10以上完整识别HCFFAEAG的弧光对象，老版本PCM600 v1.x要手动加载ICD，不适合新建数字化变电站用REF615 IEC 61850 Ed2全模型的项目（直接上REF615K或Rex670），只适合存量柜保运、备件替换和常规配电改造。
替换与升级建议
- ✅ 直接替换：REF615C_C 其他后缀如HCFFAEAGANB1BAN1X（仅菜单语言/电源小差，硬件插槽与弧光/以太网一致），原位插拔零改动，加载原PCM600工程文件改ICD后缀即可运行；成本=模块价，交期看库存，现场实测发现拔旧→插新→下装原CID文件，5分钟恢复运行（需核对电源宽压标签匹配）。
- ⚠️ 软件兼容（需改配置）：REF615C_D（D尺寸更大I/O，C尺寸插槽不物理兼容——反过来：C可插D底板但I/O点数少），若为C底板换D底板需扩开孔和重做二次线；REF541plus老继电器升级到REF615C_C，硬件全不通用但保护功能可映射，需用PCM600重配定值+重做CT/VT接线（工作量约4–6小时/柜，额外成本在柜内端子排改线和传动试验，约2000元人工）。
- ⚠️ 软件兼容（需改配置）：REF615 标准C无弧光后缀（如HCF…不含AEAG），硬件插槽兼容但无弧光光口和AF功能，插上去能跑过流但弧光保护得禁用以防误报警；改配置关AF功能块即可，无硬件成本，但失弧光安全层（化工厂/数据中心不建议降级）。
- ❌ 硬件不兼容：REF620（变压器保护，背板引脚和菜单结构不同，插C底板不认，需整套换CT变比和定值，成本翻3倍）；西门子7SJ80/施耐德Sepam同功能是竞品不是硬件互换，背板尺寸、CT/VT接线、通信ICD常见问题解答 (FAQ)
- 这玩意能直接拍替换我柜子里老的REF541plus吗？
物理尺寸和背板全不通用，REF541是老19英寸宽体，REF615C_C是紧凑C尺寸；得换门板开孔+重做CT/VT二次线+用PCM600重配保护逻辑，大约半个工作日每柜，建议趁改造顺带把弧光加上，别只做一对一继电器替换否则白拆一次。
- HCFFAEAGANB2BAN1XC后缀到底啥意思，买错一位字母会炸吗？
不会炸但可能功能缺胳膊：HCFFAEAG=弧光(AF)+以太网(E)+AG配置（GOOSE/PRP），后面ANB2BAN1XC管电源（宽压AC/DC）和IO/语言（中文菜单）；买成无AEAG的HCF…就缺弧光光口和AF功能块，柜里弧光探头插不进，保护降级，下单前让供应商拍标签特写照核对“AEAG”段。
- 坏了怎么办，你们给质保吗，ABB还保吗？
ABB对615系列仍量产但停产后缀定制件走原厂订制6–12周，市面流通多为渠道新surplus或测试翻新；标准渠道质保一年覆盖上电不自检/内存报错/弧光光口无响应，不包含CT二次侧开路烧毁或柜内进水，IP54前面板别用水冲，上电前戴腕带并确认DC电源极性（宽压88–265 V AC/DC反接有保护但别试）。
- 能用在新的数字化变电站IEC 61850 Ed2全过程层吗？
能跑GOOSE/MMS（Ed1/Ed2都支持），但本C型不带光纤以太网口做SV采样值（process bus需REF615K或Rex670带LC光口），只适合站控层GOOSE联锁和传统CT/VT硬接线模拟量；全过程层采样值别买这款，直接上REF615K。
- 交期多久，太原能当天发吗？
原厂订制6–12周起，太原合作仓通常有1–3片新surplus（弧光版HCFFAEAG库存更紧），下单后次日发出（周六截单14点前），急单让客服先拍实物标签、弧光光口堵头照片和48小时老化测试单，确认电源宽压标签是88–265 V AC/DC再付。
- 弧光保护一定要接光纤探头吗，不接能用过流吗？
弧光AF功能块可软件禁用，不接探头照常跑三段过流/接地/重合闸；但现场实测发现，10 kV开关柜电弧故障光强先到、过流后到，只开过流跳闸平均40–60 ms，加光探联动压到<10 ms，化工厂/数据中心建议接4路光纤探头（随货通常不带探头，需另订ABB AF传感器）。
