描述
产品详情
· 型号：REF543KB127AAAA（完整 PN 常含 1VCF750090-xxxx——KB=Keyboard/LCD version；127AAAA=Function/IO/Comm Code；以现网铭牌为准——配置码必须一致或书面确认 ABB 可用新版替并用 updated setting file）
· 品牌：ABB
· 系列：REF540 Series — Feeder / Transformer / General Purpose Protection Relay
技术参数
| 参数项 | 规格说明（以 REF543 KB 版通用为例） |
|---|---|
| 产品描述 | ABB REF543 Digital Protection Relay — KB version (front keypad + LCD), Configuration Code 127AAAA |
| 型号 / 订货 PN | REF543KB127AAAA / 1VCF750090-xxxx（xxxx = voltage range / CT / comm option——以现网铭牌为准） |
| 适用应用 | 6–36 kV overhead / cable feeder、distribution transformer (with Restricted Earth Fault opt)、reactor protection、motor protection (limited) |
| 电流输入 | 1 A 或 5 A CT（依 Order Code——通常可软组态变比 up to 40x），accuracy ±0.2 % FS |
| 电压 input | 相 VT 100/√3 V (line-to-line 100 V)，accuracy ±0.2 % FS；frequency 50/60 Hz |
| 保护功能集 | 51/51N(OC+EN)、67(Directional OC)、21(Distance limited)、87T(Transformer Diff — opt)、79(Auto-reclose)、49(Thermal)——依 127AAAA 配置码使能 |
| 事件 / 录波 | SOE ≥ 500 events (1 ms res)，Disturbance Records (DR) 典型 4~8 组，COMTRADE format |
| 通信接口 | Rear RS-485 (DNP3 / Modbus RTU) 和/或 Ethernet (IEC 61850 MMS + GOOSE —— 依 Config Code 127AAAA 含/不含 Eth) |

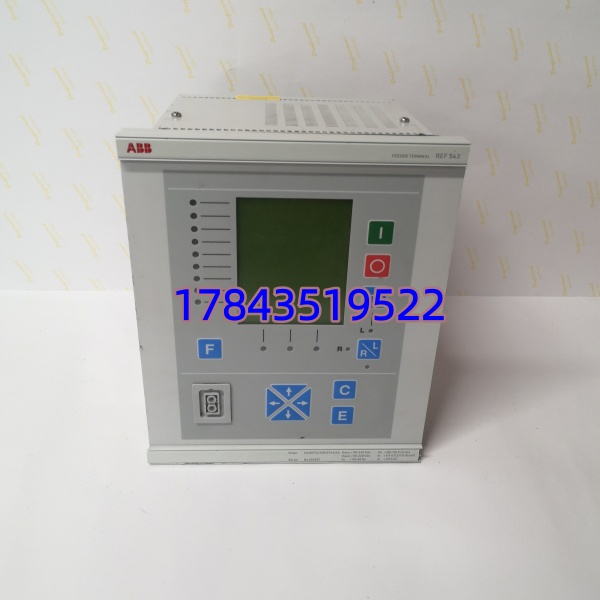

| 前面板 | KB = 16‑key + 128×64 graphic LCD（显示 meas / pick-up / disturbance / settings），password protected |
| 供电 | 48~250 V DC 或 110~240 V AC/DC（依 Option——铭牌标 “Uaux xx V” 必须核对——交直流版不可混用） |

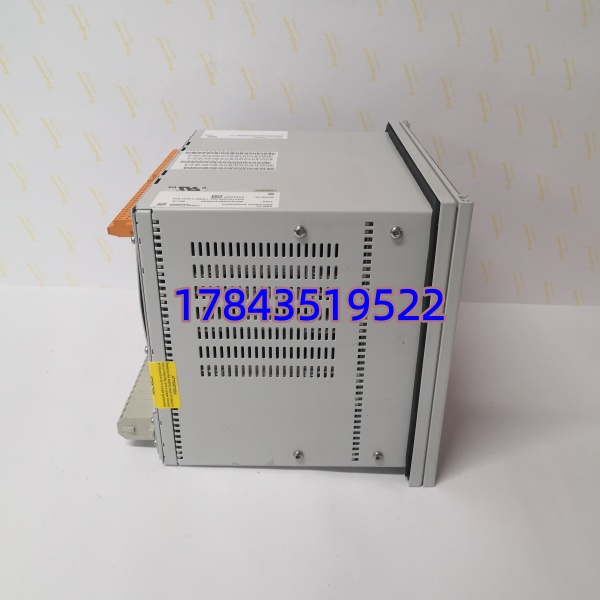

| 安装尺寸 | Panel cutout 138×138 mm（典型 square case 144×144 mm），depth ≈ 180 mm behind panel |
| 工作温度 | -25 … +55℃（IEC 60255-21-1 Class 3K6），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | KEMA / CESI Type Test、IEC 60255、IEC 61850-3 / IEEE 1613、CE / UL (依 project cert) |
| 生命周期状态 | REF540 系列 Limited Availability / 部分区域 LTB——确认 ABB PSP (Product Phase Out Notice) |

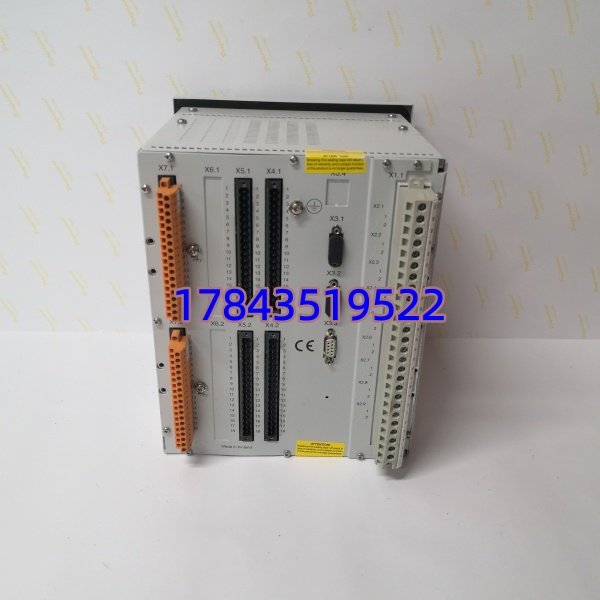

| 物理端子 | Spring / Screw terminal block（可拆端子块——建议同步备 1 件对应端子块） |
产品介绍
从继电保护班角度——REF543 这类微机保护 MTBF 不错(>15 年常见)，可现场碰过端子块弹簧疲劳致 CT 二次回路接触电阻增大引起比率差动误动告警（未跳闸——还好），以及电源模块(辅助电源板)电容老化致继电器反复 Boot（某 110V DC 版运行第 12 年雷雨 UPS 切换时犯）。它挂掉 = 对应 6~36kV 间隔失保（拒动/误动风险）——属 A 类关键保护设备按 NERC PRC / GB/T 14285 要求备件或同型冗余。某化工厂 10kV 馈线 REF543KB127AAAA 运行第 9 年春季 PM 发现 AUX PWR LED 微闪——提前备件冷备热插拔替换（需重下装 Setting File 及核对 Protection Enable 位）——停机窗口 15 min。
采购视角：REF540 系列 Limited——全新原厂可订交期 8~20 周常见(Allocation)，MRO New Surplus 偶有。按 ABC——建议按保护间隔类型(馈线/变低/分段 etc)每型共享 1 件同 Config Code(或确认新版可替并 re-load .sde)冷备；重要单源供电间隔(无母线备用)直接备 1 件；EOL 关窗锁定 Surplus。必须核对现网：①完整 PN 含 1VCF750090-xxxx ② Aux 电压(48/110/220 V DC) ③ Config Code(127AAAA 或新版兼容确认) ④ CT/VT 变比版——买错 Config 或 Aux 电压=现场不可用。(请以 ABB REF54x Compatibility & PSP 为准)
替换与升级建议
✅ 直接替换
- REF543KB127AAAA 完全相同 PN + Config Code + Aux Voltage → 卸旧端子块(可重用) → 插新继电器 → Download Setting File (.sde via PCM600) → Verify Protection Enable / Pickup / LED Test → 投运——无拓扑改动。(最佳)
⚠️ 软件兼容（需重下装/验证）
- 同 KB 系列不同 Config Code(如 127BBBB → 127AAAA) —— 物理兼容但保护功能使能集不同——需确认新版 .sde 含您现网保护逻辑或用 PCM600 重新组态 → Download All + Site Acceptance Test —— 约 1~2 h 窗口。不推荐混 Config 买——增工程风险。
- REF615（新 SIPROTEC 类 ABB 中压保护）——物理尺寸/背板不同、端子排不兼容、Setting 需完全重建——属整间隔保护更换项目非现场快换。
❌ 硬件不兼容
- 不同 Aux 电压版（48V DC ↔ 110V DC ↔ 220V DC/AC）——输入级不同 不可互用（接错可损输入或不开机）。
- SPAM 150 C / RET540 (发电机差动) —— 不同应用/背板/I-O —— 不可替 REF543。
- 普通测量仪表 —— 无保护算法/trip circuit supervision——严禁替入保护回路。
