描述
产品详情

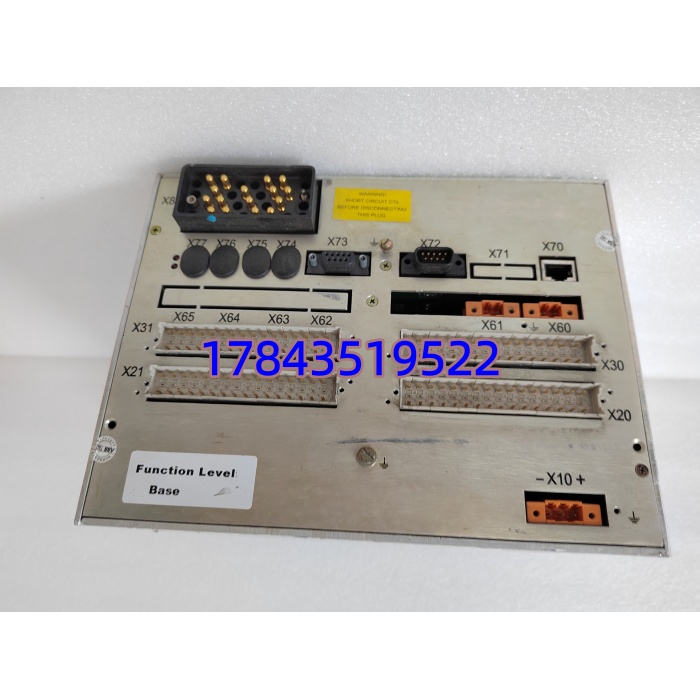

· 型号：REF542PLUS（ABB 物料/订货号 1VCF752000）
· 品牌：ABB
· 系列：Relion® REF542plus — 中压馈线保护测控终端（Feeder Terminal Unit, FTU）
规格参数
- 产品类型：数字式多功能馈线保护、控制与测量装置（IED）
- 适用系统：中压配电 1–36 kV（典型 6/10/35 kV 开关柜）
- 保护对象：馈线、配电变压器（后备）、异步电动机（需相应授权）、电容器组
- 电流输入：3×相电流 Ia/Ib/Ic + 1×零序 Io，1 A 或 5 A 二次（软件切换，CT 精度 class 5P20）
- 电压输入：3×相电压 Ua/Ub/Uc + 开口三角 3U0，额定 57.7 V / 100 V / 110 V（相电压），可测线电压
- 辅助电源（控制电源）：100–240 V AC ±20% / 110–250 V DC（宽范围自适应，依具体版本需核对铭牌）
- 保护功能（典型授权含）：三段相过流 50/51、零序过流 51N、方向过流 67、热过载 49、重合闸 79、断路器失灵 50BF、欠压/过压 27/59、频率 81、电机堵转/启动监视（需授权）
- 模拟量测量精度：电流/电压 ±0.5% FS，有功/无功 ±1.0%，电能 Class 0.5S（IEC 62053-22）
- 开关量输入（DI）：最多 16 路（光耦隔离，DC 24/48/110/220V 依跳线），含断路器位置、弹簧储能、气压/非电量等
- 继电器输出（DO）：6～12 路可编程（典型跳闸、合闸、告警、遥控），触点容量 5A@250VAC / 30VDC
- 通信接口：标配 2×RS-485（Modbus RTU / SPA-Bus / DNP3），可选 1–2×10/100M 以太网（IEC 61850 Ed.2MMS + GOOSE）
- 对时方式：IRIG-B、SNTP（以太网）、DCF77
- 人机界面：分体式—图形 LCD（支持单线图、中文菜单）+ 导航按键，底座单元可嵌入开关柜
- 事件记录：≥1000 条 SOE（1 ms 分辨率），故障录波 ≥4～8 组（采样率 4 kHz）
- 工作温度：−25 ℃ ～ +55 ℃（部分资料标 +70℃，以具体硬件版本为准）
- 防护等级：前面板 IP54，装置本体 IP20
- 安装开孔：标准 198×132 mm（配合 ABB UniGear ZS1 / SafePlus 面板框）
- 认证：IEC 60255、IEC 61850-3、IEEE C37.90、CE、UL
- 需核对/以原厂手册为准：具体软件授权等级（Basic/Multi/Differential）、以太网模块是否含 GOOSE、辅助电源电压档次
产品介绍
REF542PLUS 是 ABB Relion 家族里中压开关柜用的经典保护测控一体机。它把原来继电器屏上的一堆过流、接地、重合闸继电器，加上测量仪表、控制按钮、通信管理全都揉进一个装置——前面板嵌在开关柜门上给操作员看单线图和操控，底座锁在柜内导轨。核心价值是让 10kV/35kV 配电室二次回路大幅简化，同时原生支持 IEC 61850GOOSE 做跨间隔联跳，老站改造换掉电磁式继电器特别合适。
坦白讲，这装置和 ABB S800 I/O 或 RET670（变压器差动）不是一回事，不能混。市面上询 REF542PLUS 常忽略后缀——1VCF752000 是特定硬件配置+软件包的物料号，换件尽量核对完整物料号或至少确认：辅助电源电压（110VDC vs 220VAC）、CT 变比设定范围、有无 IEC 61850以太网卡、保护功能授权等级（有些老装置只开了 Basic Low，没买电机保护授权不能改 51LR）。目前 REF542plus 仍在 ABB 生命周期支持内但部分老硬件版本 EOL，老站保产建议留冷备。
应用场景与行业案例
痛点切入
我在现场遇过化工厂 10kV 进线柜老电磁式 GL 反时限继电器频繁误动，想数字化又不想改 CT/PT 回路——直接换 REF542PLUS，原 CT 二次 5A 接入，PT 100V 不变，前面板设好变比和过流曲线，半小时投运。最关键是保留了原有的防跳回路接线逻辑，没动跳闸电缆，风险可控。
典型场景
- 工矿企业总降/配变——10kV 进线、母联、馈线保护，REF542plus 做三段过流+接地+重合闸，DCS 通过 Modbus RTU 读电流
- 轨道交通——牵引变电所 35kV 馈线、整流机组后备保护，IEC 61850GOOSE 联动邻柜失灵保护
- 新能源——箱变 35kV 侧馈线保护（需确认温度范围及选件），配合集控 SCADA
- 数据中心/商业——10kV 环网柜智能终端，替代传统二次继电器屏节省柜内空间
真实案例
南方某 110kV 用户变 10kV 侧 #5 出线柜，雷雨后出现”装置通信中断+所有测量归零”——查是 REF542PLUS 辅助电源板受感应过压打坏（原设计未装 DC 电源 SPD）。该柜配的是 1VCF752000（含以太网 IEC 61850），原厂订货交期 6 周。库房有一台测试好的同物料号二手件，断电拆旧（先拍照记录 CT 变比、过流定值、零序系数、DO 功能定义）→装新→通过 PCM600 软件或前面板把 .ced 参数文件 Download 回去→核对 LED 状态→做保护传动试验（施加电流触发 51 跳闸）→PASS。全程未动 CT/PT 回路和跳闸电缆。老师傅说：这装置一坏全柜黑屏，库房留一台比啥 SOP 都管用。
