产品详情
· 型号：PU515A
· 品牌：ABB
· 系列：Advant OCS / 800xA for Advant Master & MOD 300（RTA 通信板系列）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|

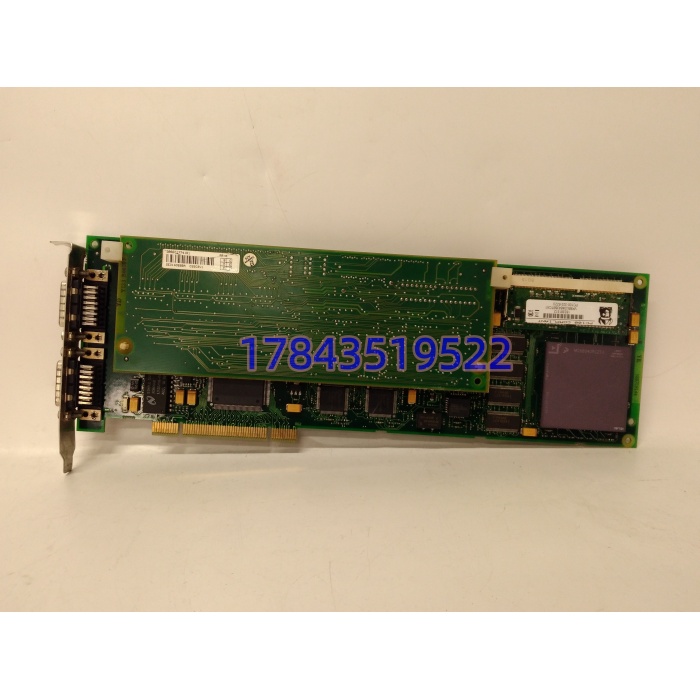

| 产品类别 | 实时加速器板卡（Real-Time Accelerator, RTA / PCI 通信模块） |
| 订货号 | 3BSE032401R1（PU515A） |
| 核心功能 | 卸载主机 CPU 的 MB300 协议处理，保障 DCS 实时数据确定性 |
| 处理器 | 板载专用处理器，25 MHz |
| 板载内存 | 16 MB RAM（数据缓冲与协议栈运行） |
| 通信协议 | MB300（MasterBus 300，ABB 专有高速令牌总线） |
| 通信通道 | 双通道（Dual Channel MB300），支持冗余链路 |
| 通信速率 | 10,000 kbit/s（10 Mbps） |

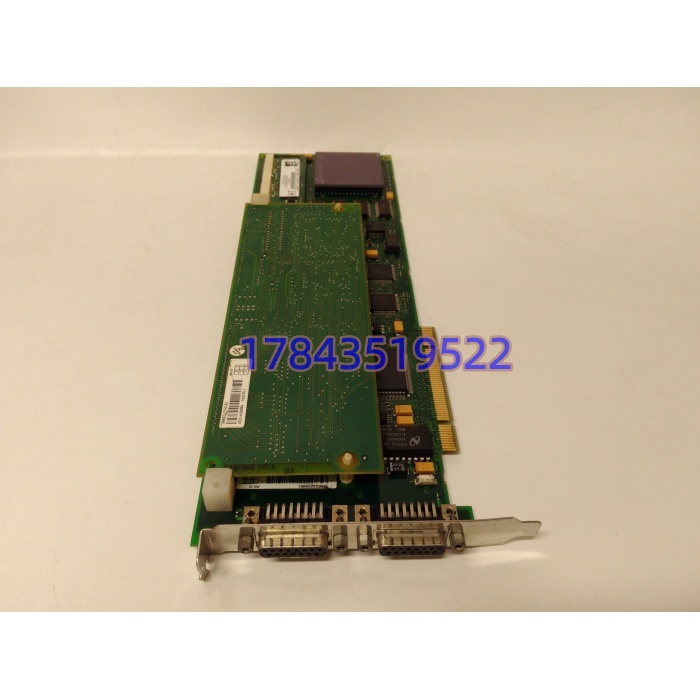

| 外部接口 | 2× 15-pin 母头 D-sub 连接器（接 MB300 网络） |
| 总线接口 | PCI 32-bit（兼容 3.3V / 5V 通用），可插 PCI-X 槽（降频 33 MHz 运行），兼容 64-bit 槽 |
| 供电 | 由 PCI 插槽取电（3.3V / 5V），典型功耗约 5-8 W |
| 指示灯 | 面板 LED：电源 / 运行 / 故障 / 通信状态 |
| 工作温度 | 0~+55 °C（工业标准）；部分渠道资料标 -20~+60 °C 宽温，以铭牌为准 |
| 存储温度 | -40 ~ +85 °C |
| 湿度 | 5%–95% RH，无凝露 |
| 防护 / 涂层 | PCB 工业级三防涂层（Conformal Coating），抗油雾粉尘；防护等级 IP20 |
| 物理尺寸 | 约 127×51×330 mm（标准 PCI 半长卡） |
| 重量 | 约 0.3–0.4 kg（净重），含包装约 1.5 kg |
| 兼容系统 | ABB Advant OCS with Master SW / MOD 300 SW；800xA for Advant Master / MOD 300（⚠️ 800xA 6.0 起部分场景 PU515A 可能不再支持，需查兼容性列表） |
| 配套设备 | Advant Station 500 工控机、PM633 等 CPU、CS503V1 通信子模块、PFSK 系列 I/O |
| 认证 | CE / cULus / FM；RoHS 在豁免范围内 |
| 替换关系 | 升级替代 PU515 / PU518 / PU519（⚠️ 相比老款缺少 USB 口） |
产品介绍
Advant Station 500 的操作员站跑着 Windows，某天 MB300 网络突然丢包、SOE 时标乱跳——这种”非实时操作系统抖一下，全厂数据跟着抖”的事故，根源往往就是 PU515A 这块 RTA 板卡退休了。它插在工控机 PCI 槽里，把 MB300 协议的实时收发、报文解析、数据滤波从主 CPU 上硬卸载，让 Windows 爱怎么调度就怎么调度，底层 10 Mbps 双通道通信照样稳如老狗。
选它而不是拿普通网卡改，理由很硬：双通道 自带冗余，主链路抖动时备链路毫秒级接管，机组 AGC 快速变负荷不会因单点通信故障掉节奏；板载 16 MB RAM 做协议栈缓冲，万点级过程变量刷新不卡顿；三防涂层 + 光电隔离 500V 的设计，变频器密集的电厂电子间里跑十年不腐。缺点也得说在前头——它只认 Advant OCS / 800xA for Master & MOD 300 体系，往 AC800M 机架或 AC500 DIN 导轨上插是笑话；从 800xA System 6.0 起 ABB 逐步弃用这条 RTA 路线，新项目要先查兼容性列表确认仍被支持，老系统备件则放心用。
替换与升级建议

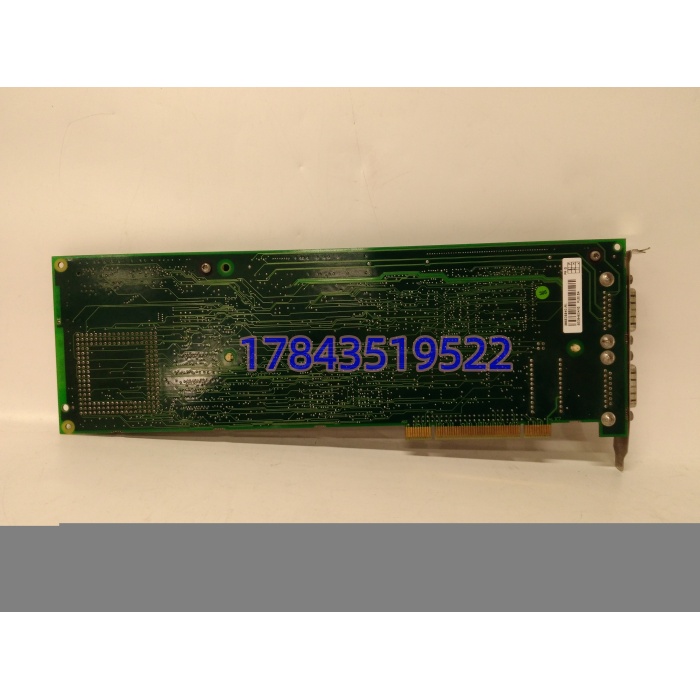

- 直接替换： 3BSE032401R1 → 3BSE032401R1（同型号换货，PCI 槽位一致，Advant OCS 驱动启用即可；换前拍旧卡背面 Rev 与 15-pin D-sub 接线标签）
- 升级替换：PU515 / PU518 / PU519（早期 RTA）→ （处理器与内存升级、双 通道、通信速率翻倍）——软件侧在 Advant OCS 里启用 功能并识别即可，约半人日；⚠️ ，升级时别指望靠 USB 做现场调试通道
- 软件兼容（需改配置）：800xA System 6.0 及以上环境 → ：部分新版本 800xA 可能不再认证 ，需查 ABB 官方兼容性矩阵；若系统已迁移到纯以太网架构，RTA 板卡可能被弃用，要改走 CI 系列通信模块
- 硬件不兼容：AC500 PM5xx CPU / AC800M PM8xx CPU / 普通工业 PC 网卡 / PCIe 插槽 → （ 是 PCI 3.3V/5V 32-bit，物理上不进 PCIe 槽；逻辑上也不进 AC500/AC800M 体系）
- 常见选型误区：市面上把 写成”AC500 CPU 模块””30W 电源模块””IP65 防爆”的页面，全是把不同品类张冠李戴。采购询价时让供应商拍再付款。
