产品详情

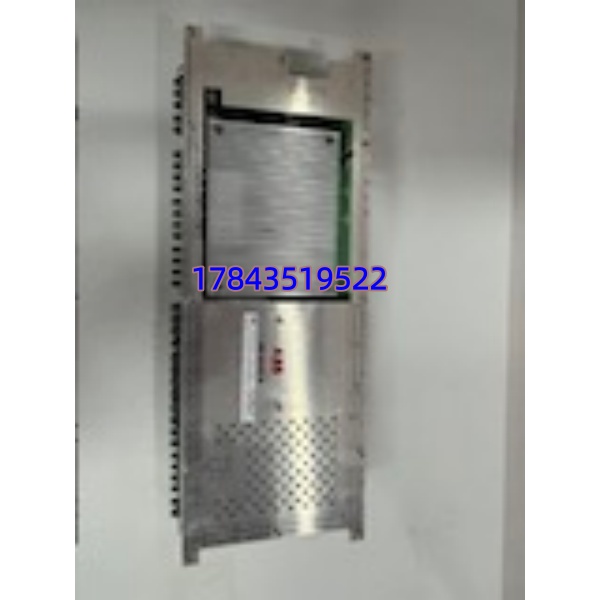

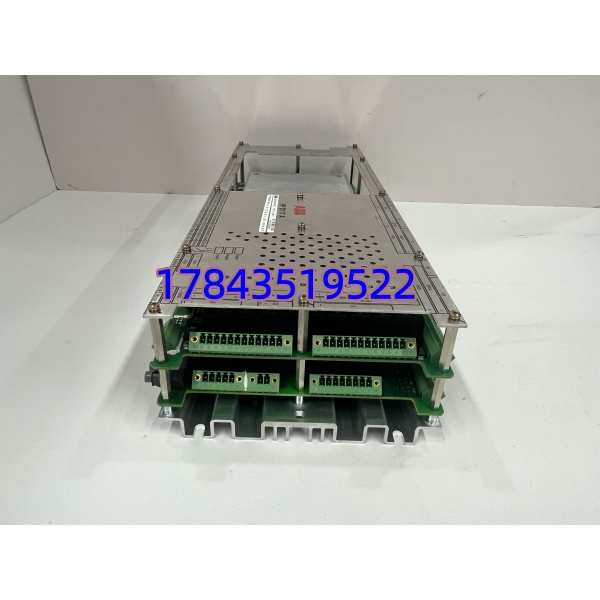

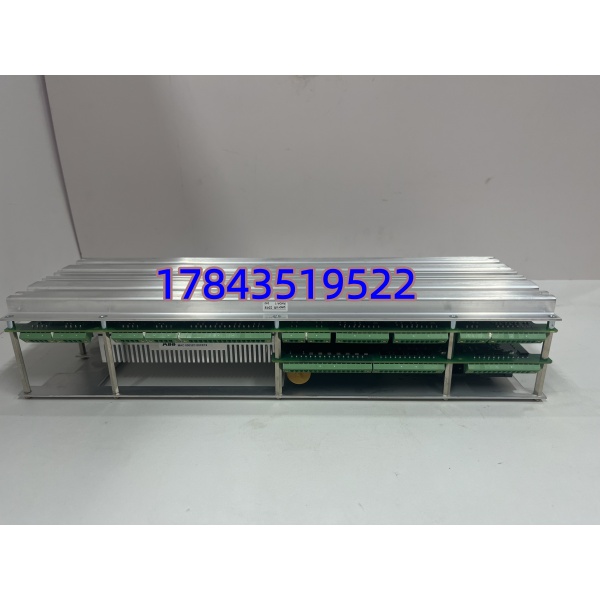

· 型号：PPD117A3011（3BHE030410R3011）
· 品牌：ABB
· 系列：UNITROL 5000 / UNITROL 6800 励磁控制系统（AC 800PEC 架构）
规格参数
- 产品全称：ABB PPD117 A3011 Excitation Controller Processor Module
- 订货号/物料码：3BHE030410R3011
- 适用系统：ABB UNITROL 5000、UNITROL 6800 励磁系统；兼容 AC 800PEC 控制架构
- 模块类型：励磁主处理单元（与 COB 控制板、测量板 MUB、功率柜接口配合工作，非独立控制器）
- 处理器：32位 数字信号处理器（DSP），执行 AVR/PSS/限制器算法，扫描周期毫秒级
- 供电方式：经系统背板由励磁系统电源模块供给（典型 +5V DC 和/或 +24V DC，具体以柜内电源配置为准，模块本身无外部端子供电）
- 模拟量接口：通过配套测量板（MUB）接入 PT/CT 二次信号，本模块不直接接外部模拟量
- 数字量 I/O：通过背板或外接 DI/DO 扩展板实现断路器位置、灭磁开关、起励/停机命令等
- 通信接口：系统内高速背板总线；对外调试接口通常为 RS-232/RS-485（CMT 工具连接）或以太网（取决于系统版本），支持 Modbus RTU/TCP
- 固件功能：内置 PID 电压调节、过励限制（OEL）、欠励限制（UEL）、V/Hz 限制、PSS2A、故障录波
- 安装方式：插板式，插入 UNITROL 控制柜专用插槽（与 COB、电源模块同机架），带导向销和锁紧杆
- 三防处理：Conformal Coating（符合 IEC 60721-3-3Class 3C2/3S2，适应潮湿/盐雾环境）
- 工作温度：0℃ ~ +60℃（柜内），存储 -25℃ ~ +85℃
- 相对湿度：5% ~ 95% RH（非凝露）
- 防护等级：IP20（模块本体，需安装于控制柜内）
- 认证：CE、UL、IEC 61000-6-2 EMC（需核对具体批次铭牌）
产品介绍
PPD117A3011 是 ABB UNITROL 系列静态励磁系统的核心处理模块，负责运行自动电压调节器（AVR）算法并协调整个励磁控制回路——采集机端电压/电流经 MUB 板送来的数字量，运算后通过脉冲放大单元控制可控硅导通角，从而调节发电机转子励磁电流。它和 COB（控制板）、电源模块共同构成励磁控制机架，属于系统的大脑部分而非通用 PLC。
坦白讲，这东西在现场最大的坑是”以为买块板插上就能跑”。PPD117A3011 必须刷对应版本的 UNITROL 固件（通常用 CMT 软件下载），且与同机架 COB 板版本匹配，否则会上电报 Config Error 或干脆不通信。另外老 UNITROL 5000 早期版本用的是不同代号的处理板，替换前一定核对柜内现有模块背面条码和 CMT 读取的硬件版本，别光看正面型号。
应用场景与行业案例
我在现场最怕发电机并网时电压振荡——多半是 PSS 参数没整定好或处理模块运算异常导致 AVR 响应迟钝。PPD117A3011 换新的时候如果固件版本不一致，可能出现 PSS 旁路或限制器动作逻辑偏差，这点必须找原厂或资深服务商用 CMT 核对参数再下装。
典型场景：
- 火电厂/水电厂 UNITROL 5000 励磁系统 MRO——老 PPD 板 EEPROM 老化丢参或电容失效，需同型号替换
- 燃机联合循环机组励磁控制柜改造——UNITROL 6800 架构中作为主处理单元，与新型 COB 配套
- 工业自备电厂同步发电机励磁——维持机端电压恒定、参与无功调节，非它不可因需原厂 AVR 算法支持
- 旧版处理模块（如早期 PPD 系列不同后缀）退市替代——A3011 为常见后期替代版本，需注意固件兼容
真实案例：
去年协助某 300MW 火电厂临停消缺，运行人员反映励磁调节屏偶发”Processor Watchdog Trip”，复位后能跑但一周跳两次。打开柜门看 PPD117A3011——板子运行灯闪烁正常但 CMT 在线诊断显示某扫描周期超时。查下来是该板 2006 年投运从未更换，DSP 周边晶振电容 ESR 变大导致高温天偶尔超差。库房有块测试好的拆机 A3011，备份原参数→断电拔旧板→插新板→CMT 下装参数和固件→上电自检 PASS→并网试验电压波动 ±0.3% 内。老师傅说：”励磁这块板十几年不动，一动就得有对的备件和参数备份。”记住——换这模块前务必先备份 .cxf 参数文件！
常见问题解答 (FAQ)
Q1：PPD117A3011 能单独上电测试吗？不插 COB 板行不行？
A：不行。它依赖励磁机架背板供电及与 COB 板的通信握手，单独放桌上加电无任何指示。正规测试需装入原机架或专用测试架，配合 COB 板和系统电源，用 CMT 软件看 “Online → Status: Running” 才算 PASS。市面流通的”测试良品”通常指此方式通过通道及通信自检。
A：不一定。A3011 是后期版本，硬件微改、固件版本号不同。若原系统是早期 UNITROL 5000 V1.x，可能需要同步升级 COB 板固件或整套控制软件。建议把旧板照片（正反面条码）和 CMT 读出的系统版本发 ABB 服务或靠谱备件商确认，盲目替换可能开不起机。
A：参数通常存储在 COB 板的非易失存储器或靠 PC 端 CMT 工程文件（.cxf）保存，PPD 主要是运算核。但部分 UNITROL 版本会在 PPD 内缓存校准数据。换板前务必用 CMT 做 Complete Backup，换完新板后 Download All Parameters 再核对。没备份别乱拔——我就见过丢限制器设定值导致并网后过励报警的。
Q4：支持热插拔吗？能在励磁运行中断电更换？
A：不支持在线插拔。更换必须在励磁退出运行（灭磁开关断开、励磁系统停机）且切断控制电源后进行。强行热插拔极大概率烧毁背板总线驱动器或导致励磁误跳闸。
Q5：如何鉴别翻新版/打磨件？
A：看三点——①ABB 原厂标签激光打印清晰，条码可在 ABB 服务系统按序列号查大致出厂年代；②PCB 紫/绿色阻焊层均匀、IC 印字无重印感，电解电容无鼓包漏液（老拆机件难免有年限，问清生产批次）；③三防涂层均匀呈淡黄/透明雾状，二次喷涂往往过厚或局部堆积。买时要求供方出具上机架 CMT 联调截图。
Q6：交期和全新货源怎么样？质保怎么说？
A：UNITROL 5000/6800 部分老款 PPD 系列已进入生命周期末期（EOL），全新原装渠道难寻，市场主要靠测试合格的拆机件或 NOS（New Old Stock）流转。正规备件商通常提供 6~12 个月质保及 CMT 联调报告。注意——ABB 官方目前对部分老励磁备件推”等价替代方案”，最终以当地 ABB 服务代表书面确认为准。
