描述
产品详情

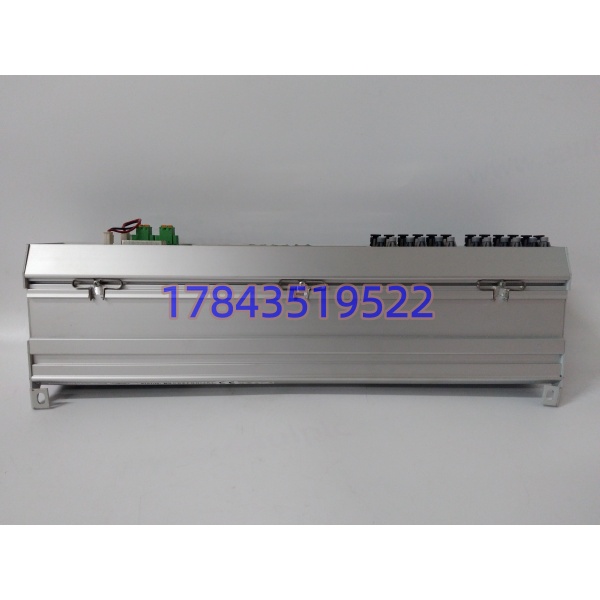

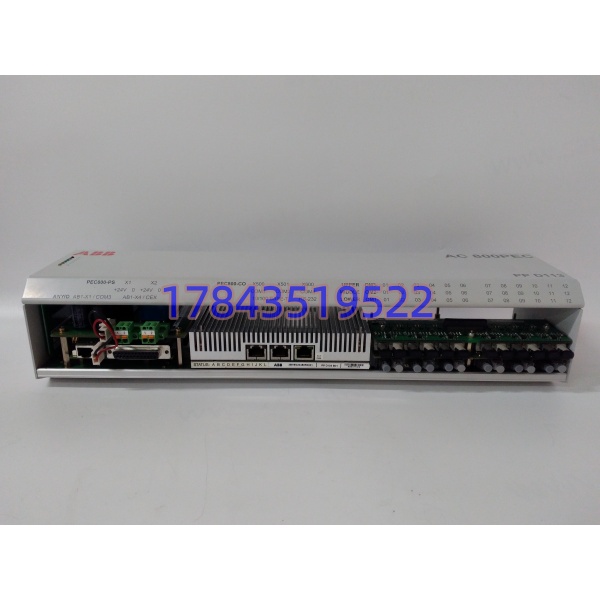

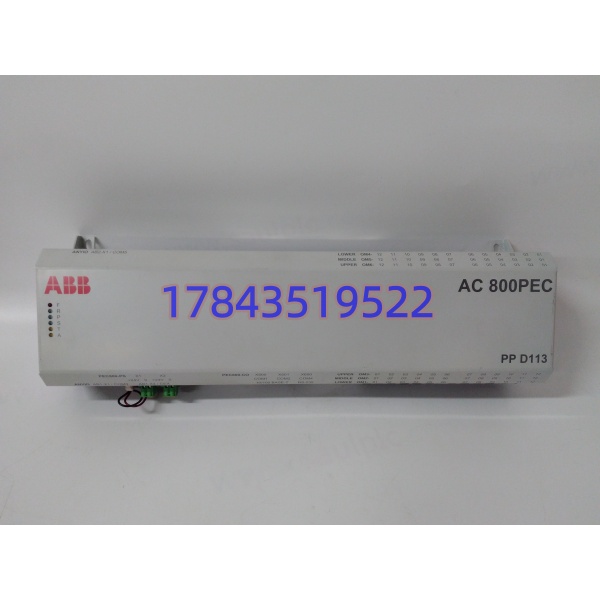

· 型号：PPD113B01-10-150000（3BHE023784R1023）
· 品牌：ABB
· 系列：AC 800PEC
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | AC 800PEC 系统主控制处理模块（Control Processor） |
| 订货号 | 3BHE023784R1023，配置码 PPD113B01-10-150000（-10 为硬件版本，跨版本固件不兼容） |
| 处理器 | 嵌入式实时 CPU（双核 RISC 级 ~1.3GHz 依 Rev） + 片上 FPGA 逻辑 |
| 内存 | 2GB DDR RAM（程序/数据），4GB Flash（固件/非易失），SD/SDHC 卡槽（备份/日志/升级） |
| 控制周期 | 最小任务周期 250μs（高速 PWM/励磁任务），过程级任务可到 ms 级 |
| 上行通信 | 2×以太网（TCP/IP，连 DCS/SCADA/工程师站），RS232/485（调试/Modbus RTU） |
| 下行通信 | 多路光纤接口（连 RDCU/IGCT/PEBB 功率单元，送门极脉冲收状态），PEC 私有背板总线 |
| 编程环境 | Control IT / PEC Tool，IEC 61131-3（LD/FBD/ST/SFC）+ MATLAB/Simulink 代码集成 |
| 供电 | 24VDC ±10%，冗余双输入，典型功耗 15–20W |
| 指示 LED | PWR / RUN / ERR / COM / LINK（光纤链路） |
| 安装 | AC 800PEC 机架专用槽位，螺钉锁定，铝壳强制风冷 |
| 热插拔 | 不支持，必须断机架电源更换，且换后需重装应用或插原 SD 卡 |
| 工作温度 | 0~+55℃（满载降额），存储 -40~+70℃ |
| 湿度 | 5–95% RH 非凝露 |
| 防护 | IP20 柜内 |
| 认证 | CE / cULus / IEC 61010-1 / DNV（依 Rev） |
| 适配系统 | ACS 6000 / PCS 6000 中压传动、UNITROL 6000 X 励磁、静态无功补偿（SVC/SVG） |
| 停产状态 | AC 800PEC 老站续命件，新项目推 PCS 8000/ACS 6080 控制架构；市场多库存/拆机/翻新 |
| 易混淆 | 代理商页套用 AC 800M 参数写”16DI/6DO””Profibus 主站””IP65″”-40~85℃”均属错配；PPD113 原生无通用 DI/DO 端子、无 Profibus 主站芯片、工作温度 0~55℃ |
产品介绍
PPD113B01 是 AC 800PEC 系统里”坐在控制柜里、直接跟几兆瓦功率器件对话”的那块主控。普通 AC 800M 跑的是”阀门开度 50%、PID 算完下发给 DO”这种毫秒级活儿；PPD113 干的是”这一刻三相电流采样回来，FPGA 算下一周期 IGBT 触发角，CPU 跑磁场定向控制，250μs 后光纤脉冲已经送到 IGCT 门极”——计时单位是微秒，错一拍管子就可能退饱和炸柜。
它把”通用 PLC 的灵活性”和”FPGA 的确定性”揉在一块：CPU 跑 IEC 61131-3 控制策略、人机接口、DCS 通信；FPGA 固化 PWM 发生器、死区控制、DESAT 响应、光纤帧编码解码。和 RDCU-02C（整流控制板）比，RDCU 是下层执行者，PPD113 是下命令的；和 GDD360C（门极驱动板）比，GDD360C 只管把光纤脉冲变栅压，PPD113 才是算脉冲的人。
坦白讲，这板子在传动柜里存在感像心脏起搏器——RUN 灯绿没人理，ERR 灯红一次就是整机跳闸、几百万设备停摆。现在采购 90% 是 ACS 6000 老轧机传动、UNITROL 6000 励磁机十年大修预防性备件。新项目 ABB 自己都在推后续代次，PPD113 的活儿是帮老系统再撑十年。
应用场景与行业案例
我在现场遇到过最吓人的”假死”：某钢厂 1780 热连轧 R2 主传动 ACS 6000，运行中 PPD113B01 的 RUN 灯绿、ERR 灯不亮，但传动偶尔报”Control Sync Lost”自动复位。查了五天，最后用 PEC Tool 抓模块内部诊断，发现是 SD 卡（存归档日志）读写超时导致后台任务阻塞，前台 250μs 控制任务没受影响所以 ERR 不亮，但 DCS 侧周期性丢一次设定值。把 SD 卡拔出来读卡器检查发现一个坏块。换卡后消失。这种故障自诊断不报硬件坏，只报”Sync Lost”，不抓内部日志根本定位不到 SD 卡。
典型场景：
- 热连轧主传动：ACS 6000 水冷三电平，PPD113B01 算转子磁场定向、发 12 路 IGCT 光纤脉冲，轧机咬钢动态响应 <5ms。
- 电厂励磁：UNITROL 6000 X 励磁调节器，PPD113B01 跑 PID+电力系统稳定器（PSS），控制励磁电流精度 0.5 级，机端电压波动 <0.5%。
- 风电并网变流：PCS 6000 静态变频器， 做 dq 解耦、无功功率调度，低电压穿越时 20ms 内恢复无功支撑。
- 矿山球磨机：8MW 同步电机变频软启动， 协调定子侧整流+转子侧变频，启动转矩平滑无冲击。
- 船舶电力推进：ABB 吊舱推进器变流柜， 在多柜冗余配置下做主备切换，航速指令到转矩输出延迟 <2ms。
真实案例：渤海某 FPSO 发电模块，UNITROL 6000 励磁系统运行第 8 年，年度大修发现 -10 的 ERR 灯在柜内温度升到 52℃ 时偶发红 0.5 秒。仪控班先查 24V 电源（纹波正常）、再查光纤（衰减 -3dB 合格），最后拆板送检，发现 CPU 散热铝壳与 PCB 之间的导热硅脂干裂，高温下结温探顶触发过温自保。机柜备件架有同 Rev（-10）未拆封 -10-150000，停机励磁柜总电源、拔旧插新（必须断电，不支持热插拔），插上原 SD 卡（存着现行励磁参数和归档），上电用 PEC Tool 加载应用，20 分钟并网恢复。电气主任说：”PPD113 这东西，硬件十年不坏，坏的是硅脂干、SD 卡坏块、FPGA 配置 Flash 比特翻转。备件单里 必须和原 SD 卡一起备——单买板子不买卡，或者卡里参数没备份，换上去就是一块不会说话的砖。”
