产品详情

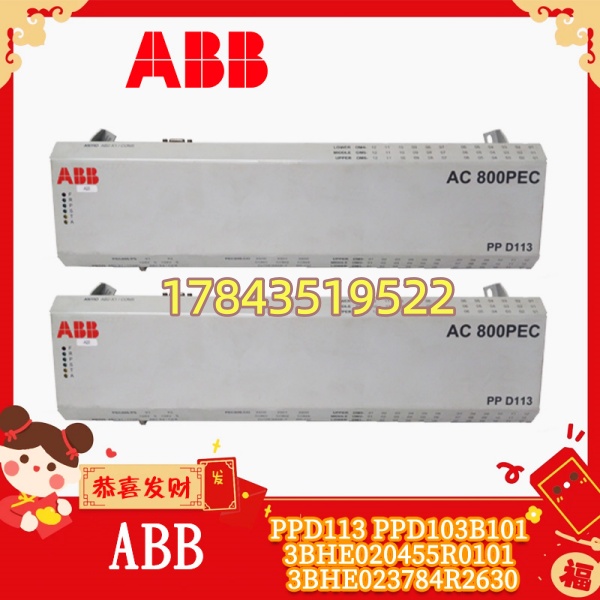

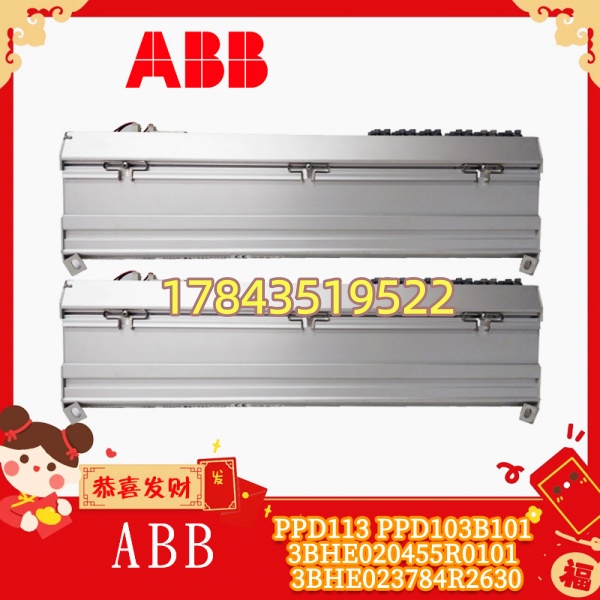

· 型号：PPD113（PPD103B101，3BHE020455R0101，关联 3BHE023784R2630）
· 品牌：ABB（Bailey / Symphony Plus — Melody / Harmony INFI 90 家族）
· 系列：PPD100 Series — Symphony Plus / Harmony INFI 90 Process Controller
规格参数
- 模块类型：PPD100 系列过程控制/保护处理器模块（Control Processor）
- 常见标识：PPD113 → PPD103B101（板面丝印），ABB 物料 3BHE020455R0101
- 适用系统：ABB Symphony Plus（S+Control / Melody），Harmony INFI 90（INICT / ICI 总线），部分可向下兼容 INFI 90 OPEN 机架
- 机架兼容：BC810 / BC820（Symphony Plus 控制机架），INFI 90 标准机架（需确认槽位类型——通常 Slot 1 或 CPU 专用槽）
- CPU：32位 RISC 微处理器（具体型号需核对原厂手册，早期文献标 50MHz 级）
- 用户内存：Flash + 电池后备 SRAM（典型 4～8 MB 用户逻辑区 + 系统区，以你系统原组态报告为准）
- 非易失存储：板载 Flash 存组态/程序，SRAM 保持过程数据靠 3.6V 锂电池（需定期更换）
- 通信接口：INFI-NET（同轴/光纤环路）或 Ethernet（Symphony Plus 用 CEX 总线扩展），部分版带 RS-232 维护口
- 冗余支持：1:1 热备（需第二块 PPD113 + 同步电缆 / 冗余 INFI-NET 节点），无扰切换
- 供电：由控制机架背板通过 +5V / +24V DC 供给，典型功耗 ≤15W
- 状态指示：RUN（绿）、FAIL（红）、SYNC（冗余同步）、COM（网络活动）、BAT（电池低）
- 电池：外置或板上 3.6V 锂电（ABB 件号如 194765-1 或等价），保持 RAM 掉电不丢
- 配套模块：需配 BC810/BC820 机架、IMASI/IMDSM I/O 模块、INICT/ICI 通信接口卡、终端模块（如 TB807 类）
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 无凝露，IP20（柜内）
- 认证：CE、FM Class I Div 2、CSA（以铭牌为准），符合 IEC 61131-3（组态工具 Composer / INFI 90 CB）
产品介绍
PPD113（PPD103B101）是 ABB Symphony Plus / Harmony INFI 90 系统的主控制器——简单说就是老 Bailey INFI 90 演进后的大脑。它跑 Composer 或 INFI 90 Control Builder 下装的 Function Code 功能块程序，周期性扫描所在机架 I/O、执行 PID/顺控/模拟运算、通过 INFI-NET 或以太网跟 OIS（操作员站）/其他控制器交换数据。支持 1:1 冗余热备，是电厂（尤其是汽机/锅炉 MCS、BMS、ETS 分散控制）和大型石化装置最常见的控制器之一。
坦白讲，Symphony Plus PPD100 系列部分型号已进入 EOL/LTD（Limited Availability），原厂新机交期长或停产，现在流通多为 NOS 库存或测过拆机件。PPD113 与早期 INFI 90 NPM / BRC-300 物理不互换——槽位定义、背板总线、固件都不同，但工程逻辑（Function Code）经 Composer 工具可经”Change Target”迁移。有一点要注意：二手拆机 PPD113 内可能残留旧工程及 INFI-NET Node Address，上机前做 Clear Memory / Factory Reset 或确认 IP/Node ID 不冲突，电池建议直接换新。
应用场景与行业案例
痛点切入
我在现场遇过——350MW 机组给水泵汽轮机 MEH（微机电液）柜报”Controller Fail — Watchdog”， RUN 灯灭 FAIL 闪红，重启无效。原 Symphony Plus 架构整体升级要几百万且停机两周，不现实。找块测过拆机 （同 PPD103B101 / 3BHE020455R0101）插回 BC810 机架、下载最新备份工程恢复，半小时恢复控制。老 Symphony / INFI 90 这种核心 CPU 一坏，就是靠备件续命。
典型场景
- 火电厂 DEH/MEH/BMS/MCS — Symphony Plus 或 Harmony INFI 90 用 做区域控制器，冗余配置保连续运行
- 石化常减压/催化裂化 — 老 Bailey INFI 90 演进至 Symphony Plus， 替换老化 BRC 系列，功能块兼容迁移
- 造纸/冶金过程控制 — 批量顺控+模拟调节， 本地扫描 I/O 不依赖网络实时性
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 、PPD103B101 或 3BHE020455R0101，直接同型号替换故障控制器
真实案例
华东某 2×660MW 超临界机组，#1 炉 BMS 控制柜夜班 CRT 上报” Controller A — Status: Failed，B 未自动切主”（后发现 B 侧电池耗尽 RAM 校验失败早处 Standby-Fault）。断电拔出 A 侧 （记录槽位及 INFI-NET Node Address 拨码/Composer 设定值），插入库存测 OK 拆机 （同 3BHE020455R0101 Rev D）。上电→用 Composer 工作站联机 Connect→Download All（含硬件配置+FC 逻辑+Node ID）→确认 B 侧同步恢复正常→切换 AUTO。全程约 45 分钟（含 B 侧电池更换）。事后查旧件为 SRAM 校验电路老化。老师傅感慨”早该按 20% 比例备 PPD 系列且每 5 年换电池”。有一点要注意——Download All 短时停控制，BMS 区域确认可短时切手动/旁路再操作。
常见问题解答 (FAQ)
冗余配置下可在线拔出故障主 CPU，备机升主，插新 CPU 后自动同步（Auto Sync）或手动触发 Load from Peer。单 CPU 配置必须停机断电更换——热拔单机会使控制中止。新模块固件版本建议与原系统一致（或经确认向上兼容），否则同步可能拒接。
PPD103B101 是 的具体硬件版本号，3BHE020455R0101 是 ABB 物料订购号，指向同一件。与早期 INFI 90 NPM（Network Processing Module）或 BRC-300 物理尺寸/背板总线不同，不互换。老 INFI 90 NPM 逻辑可用 Composer 工具迁移至 目标重新编译下装，但硬件不能直接替。
Q3：停产了官方有迁移建议吗？原有 Function Code 程序能直接跑新控制器吗？
ABB 对新建项目推 AC800M/AC800E + 800xA 或用 Symphony Plus 最新代控制器（PPD512 等）。 工程（Function Code .cfe）在 Composer 中可 Change Target 到新型 Symphony Plus CPU 重新编译——FC 块通常无需改，I/O 地址映射需核对。老装置续命就是囤测过 NOS/拆机 （同 ）。
Q4：二手/拆机件到货怎么验？电池和 Node ID 注意啥？
① 外观背板金手指无氧化发黑、电解无鼓包；② 上电 RUN 绿灯（未下装工程慢闪，下装后快闪），FAIL 灭；③ Composer 联机 Read ID、核对固件版本；④ 建议换全新 3.6V 锂电池（ABB 指定型号或 CR23500 系）；⑤ 清内存或确认 Node Address / INFI-NET Loop ID 与你系统不冲突再上线。警惕标签打磨早期工程样件。
Q5：和 BC810 / BC820 机架及 I/O 模块兼容吗？能混插老 IMASI01/IMDSM01 吗？
插 BC810/BC820 Symphony Plus 控制机架，向下兼容 INFI 90 I/O 模块（IMASI、IMDSM、IMFEC 等系列）通过 ICI/INICT 通信接口卡访问。部分最早期 INFI 90 非增强型机架需核对背板版本跳线——遇过老机架需改 W1/W2 跳帽才认 ，买前确认你柜内机架型号及背板 Rev。
Q6：前面板 LED 含义及常见故障判读？
RUN 绿闪=正常运行；FAIL 红=硬件故障或配置不匹配（新板未下装会亮，下装后灭）；SYNC 绿=冗余同步正常（单 CPU 不亮属正常）；COM 闪=网络活动；BAT 黄=电池低或缺失。若 RUN 不亮 FAIL 闪且复位无效通常指板级硬件故障需更换。
