描述
产品详情
· 型号：PPC905AE101
· 品牌：ABB
· 系列：AC 800PEC / UNITROL 6000 CCB-2 / ACS6000 CCB-2 Converter Control Board
规格参数
- 产品类型：CCB-2（Converter Control Board 2nd Gen）处理器模块，Complete 版本含板载元件
- 适用系统：ABB AC 800PEC 电力电子控制器 / UNITROL 6000 励磁系统 / ACS6000 中压变频器
- 零件号：3BHE014070R0101（旧代号 HE007599R0101 可交叉参考）
- Type Designation：V PPC C905 AE101
- 处理器架构：工业级 RISC CPU + FPGA（用于高速 PWM 生成及光纤通讯时序），具体主频依版本需核对
- 内存：板载 DRAM + Flash（存储固件及参数镜像，具体容量依项目装载包而定）
- 供电方式：24 V DC 经由 AC 800PEC 或驱动柜背板供给（非独立外接电源）
- 通讯接口：多路光纤端口（与 AMC / AIN / 功率单元通讯）、背板并行总线、RS-485 调试口
- 支持协议：ABB 私有光纤串行协议（DriveBus / PEC Bus），不直接支持 Modbus TCP 或 Profibus（需网关）
- 控制周期：最快可支持 ≤100 µs 高速控制环（依 AC 800PEC 应用配置）
- 状态指示：前面板 RUN / ERR / COM LED，部分版本带 7 段显示
- 安装方式：插入 AC 800PEC 专用子架或 ACS6000/UNITROL 控制箱导轨，锁紧面板螺丝
- 工作温度：0～+50℃（控制柜内），存储 -40～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 防护等级：IP20（柜内安装）
- 认证：CE、cULus（依批次，以实物铭牌为准）
- 尺寸/重量：约 255×140×30 mm / ≈ 0.25 kg
产品介绍

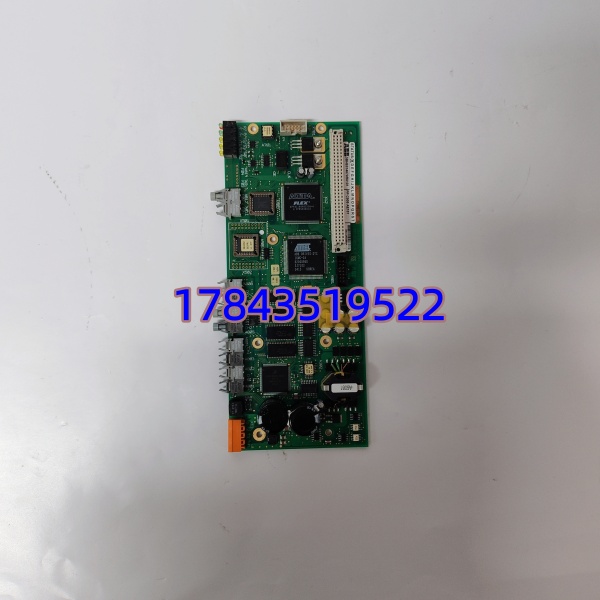

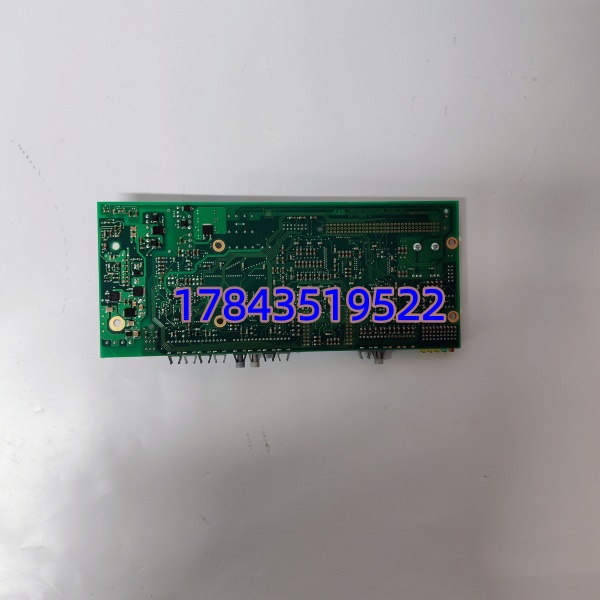

PPC905AE101（CCB-2）是 ABB 中压传动（ACS6000）、静止无功补偿器（SVC/STATCOM）及 UNITROL 6000 励磁系统里的核心控制处理器板。它跑的是 ABB 专门为功率电子优化的实时固件——负责采样处理、触发角计算、闭环调节，再通过光纤下发脉冲给 AMC（Active Module Controller）驱动 IGBT/晶闸管阀组。它跟 AC 800M 的 PM8xx CPU 完全不是一回事，不能互换，也不能单独当通用控制器用。
有一点要注意：这板子出厂是裸板不带应用软件。每块 CCB-2 必须灌入与该项目一一对应的 CCB+AMC 装载包（Loading Package），由 ABB 服务工程师用专用工具下载。我现场遇到过新板插上去报”Wrong SW Version”——不是板坏了，是没刷对应项目的固件包。买备件前务必确认你的驱动/励磁系统序列号，让卖家或 ABB 支持确认匹配的软件版本。
应用场景与行业案例
痛点切入
坦白讲，ACS6000 或 UNITROL 6000 励磁柜 CCB-2 板如果挂了，传动直接跳闸闭锁——整个机组降负荷甚至解列。这种时候等原厂新件可能要数周，产线扛不住。备一块测试 OK 的同型号（含同 Rev 级别）冷备件在柜旁，是很多电厂和冶金厂的标准做法。
典型场景
- 火电/水电 — UNITROL 6000 励磁系统主控 ，执行自动电压调节（AVR）及 PSS，非它不可因与 AMC/晶闸管触发光纤绑定
- 冶金轧机 — ACS6000 中压交直交变频传动主控制器，高速 PWM 计算 + 磁场定向控制需 硬件
- 风电场 — 大型全功率变流器（PCS6000/SVC）控制核心，光纤环网与电网侧同步
- 矿山提升机 — 大功率直流传动改造项目保留 架构， 为关键可损件
真实案例
某 300MW 火电机组励磁柜，夜班报”C CB COMM FAIL”，UNITROL 自动切 Manual 模式，强励受限。拆出 （PPC905AE101 Rev.C），发现板上时钟晶振周边电容有轻微烧灼痕迹——老化失效。紧急调一块二手测试件，ABB 服务带上对应项目 CCB Loading Package 现场灌装，核对 AMC 板版本一致后下装，重启同步，励磁恢复正常。教训：
