产品详情

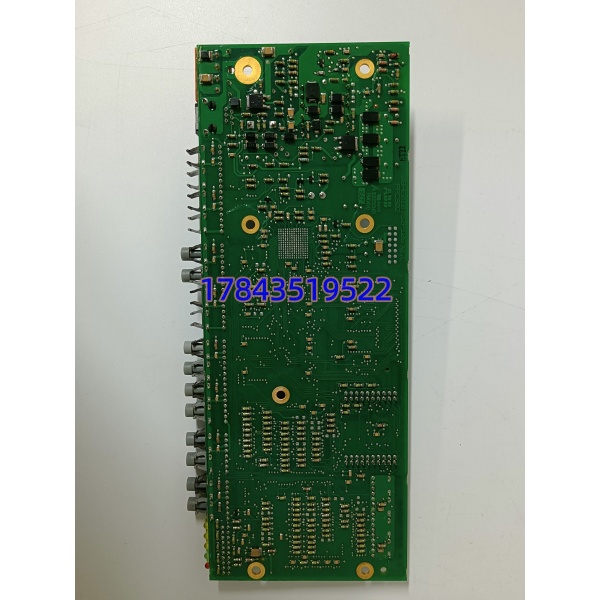

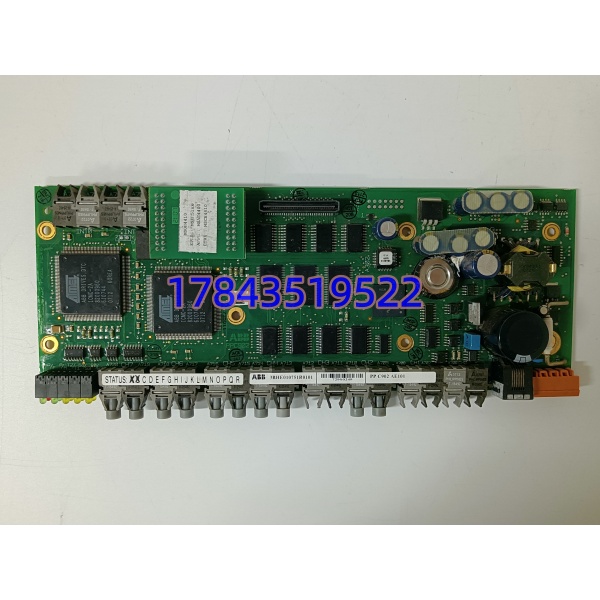

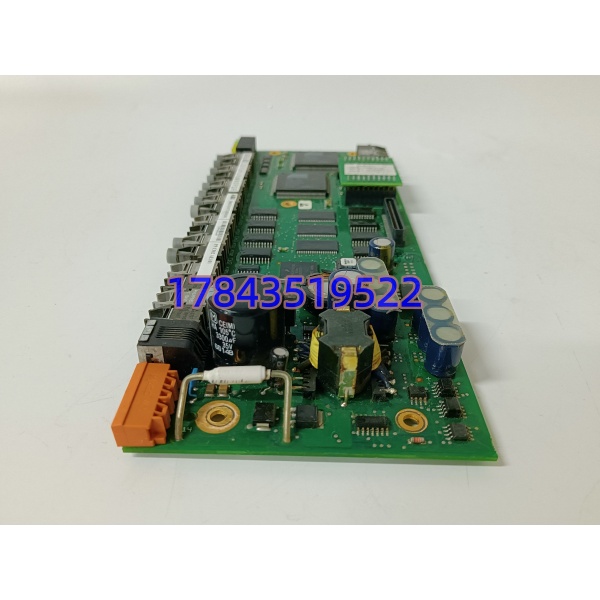

· 型号：PPC902AE101（ABB PPC902AE101，订货号3BHE010751R0101，AE101为数字I/O/控制版，CE101为通用CPU版）
· 品牌：ABB
· 系列：AC 800PEC（Power Electronic Controller，System 800xA / Ability平台）
规格参数
- 产品定位：AC 800PEC核心CPU处理器板，专用于电力电子硬实时控制（励磁、HVDC、FACTS、传动），非AC800M通用PLC
- 处理器：高性能多核/双核（资料标Power Architecture MPC8548约1GHz或ARM Cortex-A9 1.2GHz，需核对/以原厂手册为准），硬实时微秒级扫描
- 内存/存储：RAM 512MB DDR2/DDR3（标称256MB–2GB混发），Flash 512MB–8GB（OS+程序），ECC校验某些版
- 供电电压：背板供24V DC（±20%），典型功耗10–15W（无风扇设计），部分资料提外部220V AC转24V
- 通信接口：背板PEC高速总线，双以太网10/100/1000 Mbps（TCP/IP、Modbus TCP、IEC 61850），光纤接口（抗EMI，阀控用），RS-232/485（可选）
- I/O能力：背板拖PEC I/O模块（AI/AO/DI/DO/高速脉冲），AE101版标32DI/32DO 24V DC，高速计数器4路×100kHz，响应≤1ms
- 控制性能：硬实时闭环控制环微秒级（PWM生成、矢量控制、PID），支持C/C++ + IEC 61131-3（Control Builder M / Automation Builder）
- 安装形式：AC 800PEC标准机架插槽（插卡式金手指），或DIN导轨独立安装（某些配置），前后面板螺钉固定
- 外形尺寸：约150×100×45mm（插卡），或130×35×130mm（DIN版AE101），重量0.3–1.2kg依外壳
- 工作温度：–25°C至+70°C（工业宽温，标准柜内0–60°C），存储–40至+85°C，湿度5–95%非冷凝
- 防护等级：IP20柜内安装，Conformal Coating可选（盐雾/粉尘环境）
- 诊断与安全：前面板LED（PWR/RUN/ERR/COM），Watchdog硬复位，自诊断上传，SIL2（IEC 61508），冗余热备支持（控制器+网络+电源）
- 认证：CE、UL、IEC 61131-2、RoHS，MTBF标称>30万小时（需核对原厂报告）
- 关键备注：此为PEC电力电子CPU，别插进AC800M机架（物理不兼容）；励磁柜里常单用PEC机架，光纤连阀组/IGBT门极，背板噪声极大需光纤抗EMI
产品介绍
这是ABB AC 800PEC平台的PPC902AE101核心CPU板，定位很窄但极关键：给发电机励磁柜、高压直流输电HVDC换流阀、STATCOM无功补偿、冶金轧机大功率传动做硬实时控制。插在PEC机架背板，跑微秒级PWM和矢量算法，直接通过光纤发触发脉冲给IGBT/晶闸管，不走普通以太网那套抖动大的协议。前面双以太网连DCS/SCADA做监视，光纤口抗变频器旁边kV级dv/dt干扰，这是普通AC800M PLC做不到的——后者毫秒扫描，这货微秒，管的是功率器件开关。
和Siemens SIMATIC TDC或Rockwell PowerFlex控制比，这货卖点是ABB自家励磁/传动生态全套兼容（Unitrol励磁、ACS6000传动），Control Builder M里直接调库，不用手写C驱IGBT。坦白讲，AC 800PEC已逐步被新代电力电子控制器替，但国内电厂励磁柜、HVDC站还大量跑PPC902AE101，现在基本二手备件市场流转。我在现场遇到过凌晨励磁柜PPC902报ERR红闪，发电机还能短期手动励磁但AGC切不了，换板要停励磁——这卡成色不重要，固件匹配PEC机架版本、通电自检过就是保电网件。
应用场景与行业案例
痛点切入：我在现场遇到过330MW机组励磁柜，PPC902AE101风扇积灰停转，CPU过热ERR红，自动励磁切手动，电网AGC指令收不到，两个小时内调度罚了八万。还有HVDC换流站阀控室，普通PLC背板通信受换相过压干扰丢包，PPC902光纤接口硬抗住，非它不行因为微秒触发+光纤EMI免疫。这卡专治这类——功率电子柜原厂停产，通用DCS插不进PEC机架，非换同型号PPC902AE101不可，换完光纤同步校准别出差纳秒级。
典型场景：
- 火电厂发电机励磁控制（Unitrol系统）：做数字励磁CPU，管AVR/PSS算法，光纤触发可控硅整流桥，双以太网连DCS要AGC/AVC指令，非它不行因为SIL2+微秒响应。
- HVDC换流站阀控单元：长距离输电换流阀IGBT触发时序，PPC902跑阀基控制器VBC，光纤发脉冲抗电磁，背板Modbus TCP上站控SCADA，柜内–25°C冷启动宽温。
- 冶金厂轧机主传动（ACS6000）：大功率电机转矩/速度矢量控制，PWM载波几kHz，CPU微秒环算SVPWM，RS-485读编码器，冗余热备切机防断带。
- 老旧PEC系统保产备件：化工厂STATCOM无功补偿柜原PPC902烧了，插AE101进同PEC机架，Control Builder升固件，老I/O模块全兼容，避免换整套励磁花七位数。
真实案例：前年在晋北一个水电厂，#3机组励磁柜凌晨做AVC试验时 PWR绿灯闪后ERR红常亮，自动励磁切手动，发电机还能带基荷但AGC退了。调度电话催命。我到柜间看PEC机架，主CPU鼓包电容风扇不转，备机没配（老项目单CPU）。翻备件柜有块二手（成色一般，标签手写3BHE010751R0101，风扇换过国产），先让电气员切手动励磁确认电压稳定，断PEC机架24V空开（光纤拔前先关发光管防烧），静电腕带拔旧卡金手指，插新进槽拧螺钉，上电。说实话，自检LED闪绿→RUN绿，ERR灭，Control Builder联机读固件匹配（V5.x），下载原励磁参数（从笔记本备份），手动→自动切回AGC，电压波动<0.2%。那卡PCB有划痕、风扇噪点大，但现场它就是保电网件，省了至少10万调度罚款+非计划降负荷。
