描述
产品详情

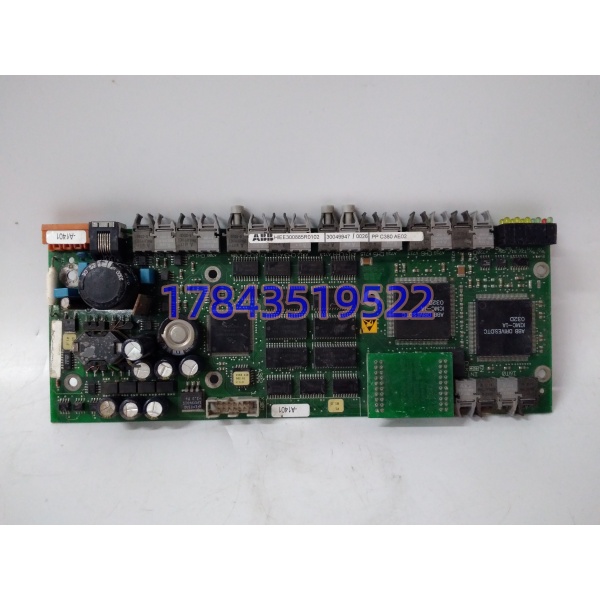

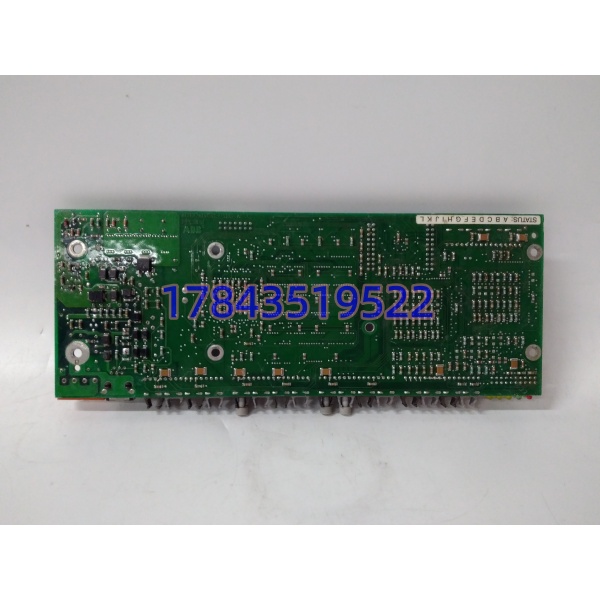

· 型号：PPC380AE02（HIEE300885R0102）
· 品牌：ABB（Power Electronics & Excitation）
· 系列：UNITROL 5000 / MEGADRIVE-LCI 控制处理器板
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 板卡定位 | UNITROL 5000 励磁系统主控制板 / MEGADRIVE-LCI 传动控制处理器 |
| 同系对照 | PPC380AE01（HIEE300885R0001）= 前代；AE02 为优化尾标（固件/抗扰/兼容改进），物理插槽兼容 |
| 处理器 | 32 位高性能 DSP 或 RISC（渠道资料有标 DSP 有标 RISC，原厂手册以 DSP 为主做闭环运算），非 Cortex-A9（那是错标新平台参数） |
| 内存 | 板载程序+数据 Flash/SRAM（具体容量原厂不公开单列，渠道标 16MB/256KB 等均有误标风险），由背板电池或超级电容保关键参数 |
| 控制功能 | AVR 自动电压调节、无功功率调节、FCR 励磁电流调节、晶闸管触发角计算（μs 级响应）、限制器链（过励/低励/U/f） |
| 信号接口 | 机端电压/电流反馈经隔离变送进板；触发脉冲经光纤或背板送晶闸管门极单元；ARCnet 高速链连从处理器（如测量板、脉冲板） |
| 通讯 | 板载 RS-232（调试/Service 口）+ RS-485；ARCnet 多处理器同步；通过扩展卡可上 Profibus DP / Modbus RTU 进 DCS |
| 指示 | 前面板 LED：RUN（运行）、FAULT（故障）、READY（就绪），具体以壳体丝印为准 |
| 供电 | 控制子机架背板送 24V DC（典型 7.5W 级），无外供端子 |
| 安装 | 插入 |
| 插 UNITROL 5000 COB（Control Object Board）子架或 MEGADRIVE 控制机架指定槽位，螺丝锁面板，非 DIN 导轨 | |
| 尺寸重量 | 约 233×160×40 mm，0.72 kg（渠道有 230×170×60mm/2kg 错标，以原厂壳体为准） |
| 工作温度 | -20…+60 ℃（控制室/柜内），存储 -40…+85℃ |
| 环境 | 5–95% RH 非凝露，IP20 本体，强 EMC 设计，G3 防腐涂层 |
| 冗余 | UNITROL 可配双 PPC380AE02 热备（无扰动切换），主故障备机 μs-ms 级接管触发 |
| 认证 | 随 UNITROL 5000 整体认证（IEC 60034-16 励磁、电力系统入网要求），单板无独立 SIL 证书 |
| 生命周期 | ABB 励磁线归 Legacy 维护，PPC380AE02 原厂可订但交期长、新 UNITROL 6000 已用新代 CPU；现网续命靠同号拆机/库存 |
| 常见误标 | “AC 800M PM866 替代品””Cortex-A9 2GB RAM 通用 PLC””32DI/16AI 万能 I/O 板””800xA 槽位卡”均错；它是励磁专用控制板，不插 PM 机架 |
产品介绍
PPC380AE02 是 UNITROL 5000 励磁柜里”算触发角的大脑”——发电机机端 PT 电压、CT 电流进测量板量化后送它，它跑 AVR 闭环（比例+积分+前馈），算出晶闸管三相全控桥的触发延迟角 α，再经光纤/背板把脉冲发给门极单元，稳态精度 ±0.5% 级、动态响应微秒级。它和 AC 800M 的 PM866/PM803F 完全两码事：PM 系跑 Control Builder M 工程、插 800M 机架、管过程 I/O；PPC380AE02 跑励磁专用固件、插 UNITROL 控制子架、只管”发电机励磁”这一件事。AE02 相对 AE01 的改进在固件鲁棒性和抗 EMI，现场最典型的替换
升级理由是”老 AE01 在机组滑环火花干扰下偶发 FAULT，换 AE02 后消失”。
坦白讲，这板子采购最容易踩的坑是“PPC 和 PM 一字之差，备件单跨线”。我见过电厂电气班写”PPC380AE02 备件”被采购理解成”PM 系控制器”去 800xA 目录查，查不到；反过来 DCS 班看到 PPC380 以为和 PM802F 同系，拿 800M 测试机架去插 ，物理连接器都不对。买件铁律：** HIEE300885R0102 必须和”UNITROL 5000 / MEGADRIVE-LCI”绑
绑在一起写**，别单写 ，否则供应商发 PM 系或发通用 DSP 板的概率各占一半。
应用场景与行业案例
退化表现：AVR 稳态电压慢漂（板载参考电压源温漂）、ARCnet 同步偶发丢帧导致双机冗余里备机被投票隔离、RS-232 Service 口能通但参数读写校验错（EEPROM 位翻转）、或机组甩负荷时电压超调变大（触发角计算周期隐性变慢）。最隐蔽的是”限幅器链静默失效”——低励限制器不动作，进相运行时发电机吸收无功超标，系统不报 PPC 故障，靠调度端无功曲线才发现。
- 火电/水电 UNITROL 5000 励磁： 算 AVR+FCR，双机热备，汽轮机甩负荷时电压超调 <5%，灭磁开关配合。
- 同步电机 MEGADRIVE-LCI 启动：大电机 LCI 变频启动控制中枢，算换相角、控整流/逆变桥，AE02 替 AE01 解决老柜启动临界振荡。
- 核电辅助发电机励磁：UNITROL 5000 改型柜用 AE02，抗辐照级元器件+长寿命固件，检修周期对齐大修。
- 冶金大功率传动：老 LCI 传动续命，AE02 插原 AE01 槽位，固件升级包灌入，不换脉冲板。
- 老励磁柜改造过渡：原 AE01 备件断货， 向下兼容 AE01 工程（ABB 有迁移公告），参数文件移植+EEPROM 重写。
真实案例：2022 年西南某水电厂，#3 机 UNITROL 5000 备机 在汛期高湿度天气偶发 READY 灯灭、冗余对里被主机隔离，手动复位后正常。拆板回修，发现板边 RTC 晶振旁一颗 3.3V 钽电容漏液痕
（柜内除湿机坏过一阵），漏液腐蚀腐蚀了 ARCnet 收发器供电走线，湿度高时漏电导致同步链路掉帧。库存调一颗同 HIEE300885R0102 拆机件，从旧板读 EEPROM 参数（AVR 增益、限制器定值、PT/CT 变比）克隆进新板，插回控制子架，冗余对同步 OK 灯常亮，汛期连续运行无隔离。电气主任原话：”励磁 CPU 不吵不闹，坏起来就是备机悄悄被踢出冗余，真到甩负荷时才发现单机在跑——一颗电容漏液比彻底死还阴。”
