产品详情

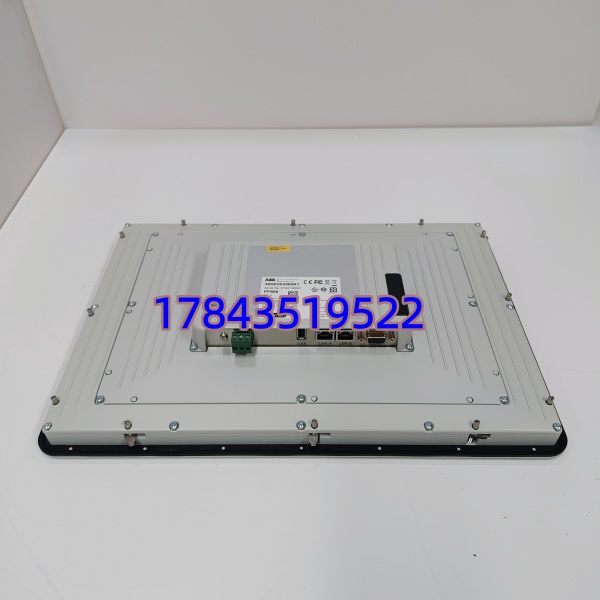

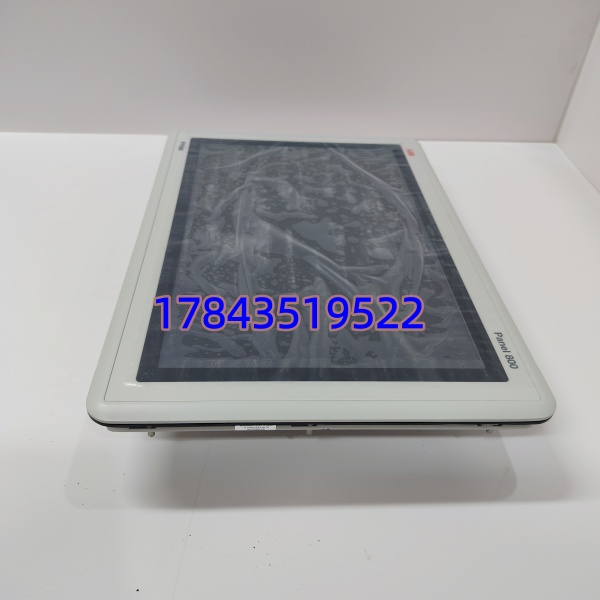

· 型号：PP886（3BSE092980R1）
· 品牌：ABB
· 系列：Panel 800 — Standard Touch Panel, 15.4″ WXGA
规格参数
- 产品型号：PP886，ABB 部件号 3BSE092980R1（R2 为后续硬件修订可直接替代）
- 所属系统：ABB Panel 800 系列 HMI，对接 AC 800M / Freelance / 第三方 PLC（Modbus TCP/RTU 等）
- 面板类型：标准型（Standard），铝粉末涂层前框，非 Rugged/Marine 版（Rugged 为 PP886R — 3BSE092985R1）
- 显示屏：15.4″ TFT/LED 彩色，16:10 宽屏
- 分辨率：1280 × 800 像素（WXGA）
- 亮度：450 cd/m²
- 触摸屏：电阻式（Resistive），支持触笔/手指按压
- 处理器：ARM9 @ 1 GHz
- 内存：1 GB RAM
- 存储：2 GB SSD（1.5 GB 可用应用空间），支持 SD/SDHC 卡扩展（部分固件版本）
- 通讯接口：2×10/100 Base-T RJ45（屏蔽以太网，支持双网或 Daisy Chain）、2×USB 2.0（500mA）、1×RS232、1×RS422/485（COM2 可选 RS485）
- 供电：24 VDC（范围 18–32 VDC），典型功耗 ≈31.2 W
- 实时时钟：内置，需持续 24V 供电保持（或靠 NVRAM 短暂保持）
- 组态软件：ABB Panel Builder 800 v6.2 及以上（严格来说老项目用 v6.2 SPx 编译下载，新版 v6.3+ 向下兼容但注意字体/控件差异）
- 工作环境：-10～+60℃，5～85% RH 无冷凝
- 防护等级：前面板 IP65 / NEMA 4X/12，背面 IP20
- 安装尺寸：410(W)×286(H)×61(D) mm，开孔 394×270 mm，面板安装（VESA 75×75）
- 重量：≈3.85 kg
- 认证：CE / FCC / KCC / UL 61010-2-201 / DNV 等海事认证 / RoHS
产品介绍
碰到过一个化工厂——主控室 PP886 背光板 CCFL 老化（严格说这代是 LED 背光但驱动 IC 老化）导致屏幕半边暗，操作员看不清急停按钮区差点误碰。PP886 是 ABB Panel 800 家族里最常用的大尺寸 HMI，跑 Panel Builder 工程文件（.pbpx），画面趋势、报警列表、配方都在这上面交互。它不像 PLC I/O 卡会漂移，但背光组件、电阻触摸层是机械磨损件，服役 8～10 年后触摸失灵或亮度衰减是高概率故障模式。（严格来说应用工程文件绑定 Panel Builder 版本——v6.2 建的工程用 v6.1 打不开，升级前备份 .pbx 源文件。）
库存经理说两句：HMI 面板无程序固化在板（应用存 SSD，可导出备份），New Surplus 存放得当（防潮、避免压屏）放 5～8 年再上机无问题。原厂部分区域进入 EOL/LTB，全新交期飘忽。建议按 ABC 分类 B 类管理——每套独立操作员站按 N 台备 1 件集中 Buffer Stock（全厂同类合并），不按每柜 1:1 硬备。注意同步备份 .pbpx 工程文件及 USB 授权狗（如有），别只备硬件忘了工程。
应用场景与库存策略
PP886 故障 → 对应工位操作员失去就地监视操控（流程图、启停按钮、报警列表）→ 若 DCS 另有上位工程师站/WebVision 可接管则降效不断产；若它是唯一就地操作终端（小型装置/独立撬装）则可能迫使现场切手动或停机等件。
典型场景与备货建议：
- 化工/电力—AC 800M 控制室 操作员站（OS）柜：通常每控制室 2～6 台 PP886，建议全厂按（例：3 个操作间各 2 台 → 备 1 片），存原包装防压屏。
- 水处理/食品—独立撬装 Freelance 就地 HMI：偏远撬装建议当地另留 1 件或签 VMI，减少跨城调拨。
- LTB 评估：确认 ABB 发布 PCN Phase-out 后按”已装机总数 × 延寿年限(年) ÷ 预期 MTBF(≈15 万小时屏组件级) × 1.2″，中型厂 1～2 片够用，超期服役加量。
- 工程文件备份核查：换新面板需重新下载 Panel Builder 工程——订备件同时确认 .pbpx 源文件及版本（v6.2/v6.3）已归档，别等换屏才发现工程丢失。
真实案例：某精细化工 2019 年大修后开车，聚合车间 #2 OS 柜 触摸层纵向条纹失效（电阻膜磨损），无法点击”启动升温”按钮。主控室 WebVision 可监视但无就地操作权（安全设计），等原厂调货 12 天。事后盘点全厂 5 台 无冷备——按 1:5 比例锁定 1 块新余料，并强制每季度备份 Panel Builder 工程至 NAS。教训直白：HMI 单价不高但它是操作员眼睛和手，断屏 = 降效甚至停机，工程文件不同步备等于白备硬件。
