产品详情
· 型号：PP881（订货号 3BSE092978R1）
· 品牌：ABB
· 系列：Panel 800系列（宽屏版，Panel 800 Ver 6.x），组态用Panel Builder 800
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 10.1英寸工业触控HMI操作面板（Panel 800系列） |
| 订货号 | 3BSE092978R1 |
| 显示屏 | 10.1″ TFT LED宽屏16:9，需核对/以原厂手册为准：1280×800 WXGA 或 1024×600 |
| 亮度 | 350–500 cd/m²（强光可视），宽视角 |
| 触控 | 电容式多点触控（10点，戴手套操作），早期版可能电阻式，需核对 |
| 处理器 | ARM9或嵌入式ARM 1 GHz（工业级） |
| 内存 | RAM 512 MB–1 GB，Flash/SSD 2 GB（≈1.5 GB可用应用存储） |
| 电源 | 24 VDC，范围18–32 VDC（±20%），反接/过压保护，功耗≈12–22 W |

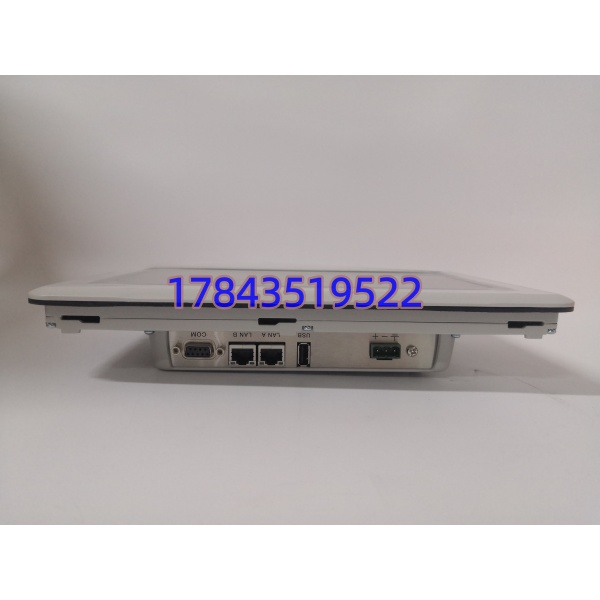

| 通信接口 | 2×RJ45 10/100 Mbps以太网（双口，冗余/独立网段），1×RS-232，1×RS-422/485可配，2×USB 2.0 |
| 协议支持 | Modbus TCP/RTU，ABB私有（AC 800M/800xA），EtherNet/IP，OPC UA（需核对固件） |
| 防护等级 | 前面板IP65 / NEMA 4X / UL 4X（耐水尘油污），背面IP20 |
| 环境 | 工作 −10 至 +60°C，存储 −20 至 +70°C，湿度5–85%非冷凝，G3防腐可选 |
| 安装 | 面板嵌入式（开孔≈276–278×178–180 mm），VESA 75×75，压铸铝白涂外壳 |
| 尺寸/重量 | 292×194×52 mm，净重≈1.65 kg |
| 认证 | CE、UL/cUL、CCC、ATEX Zone 2、IEC 61010、RoHS、Marine船级社 |
产品介绍

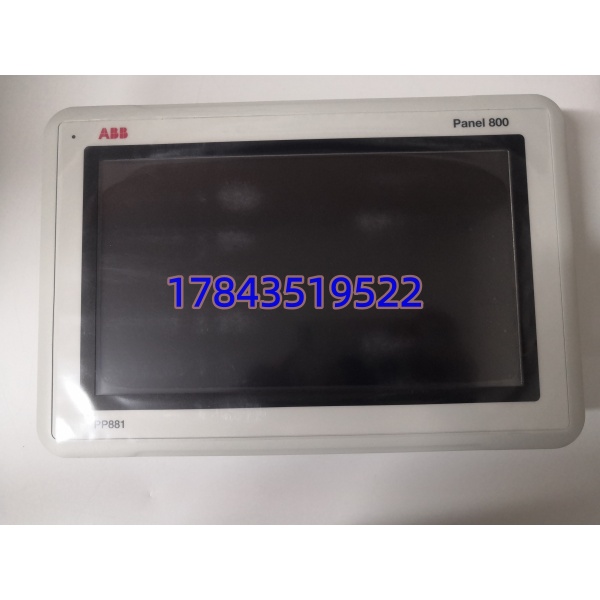

PP881是ABB Panel 800系列里10.1寸宽屏工业HMI，不是PLC也不是DCS卡件，纯人机界面。跑嵌入式OS，用Panel Builder 800组态矢量图形、报警、趋势、配方、操作日志，本地装柜门或控制台面板上，通过双以太网直连AC 800M/800xA控制器，或走Modbus TCP挂第三方PLC（Siemens/施耐德/罗克韦尔）。前面板IP65电容多点触控，戴劳保手套能捏合缩放工艺图，适合控制室和就地柜门。对工程师来说就是：下位逻辑在AC 800M，HMI只管画面和按键映射，换屏不丢PLC程序，固件和组态文件分开备份。
和老PP3740/PP3750比，PP881宽屏16:9多画更多位号，双网口可拆成控制器网+上层SCADA网，不用外加交换机。有一点要注意：Panel 800 Ver 6.x固件要配Panel Builder 800 V6.x，拿V5.x工程直接下装会报版本不匹配，先升固件或转工程，别在现场硬刷把屏刷成砖。
应用场景与行业案例
我在现场遇到过：化工厂DCS机柜间外的就地柜门上PP881被氨泄漏溅到，前面板IP65扛住但RS-485口接现场流量计24 V串进来烧了串口芯片，触控和以太网还活，操作工还能在门上急停搅拌器——HMI挂了也比跑30米进机柜间拍硬按钮快。
- 炼油厂 泵房就地柜门：PP881嵌在防爆控制柜外门，双以太网一接AC 800M控制器一接车间WiFi AP，操作工戴防油手套捏合缩放泵P&ID图，启停/调频率不用进机柜间，IP65前壳抗油污冲洗。
- 水处理/污水厂 加药间：Panel 800组态配方管理，PP881放值班室桌面VESA装，Modbus TCP连三台S7-1200加药PLC，趋势曲线看余氯/pH 24小时，报警弹窗+蜂鸣，G3防腐壳扛氯味腐蚀。
- 船舶机舱/海上平台：带Marine认证，装在机舱集控台面板上，双网口冗余，AC 800M掉线时HMI本地缓存报警和趋势，船级社认可，震动+盐雾环境压铸铝壳不裂。
背景是北方某化工厂大修后开车，凌晨1点控制室SCADA全灰（核心交换机烧了），但就地泵房还要手动启停12台进料泵调液位。冲到现场，柜门上还亮（以太网断但本地缓存最后画面活着），触控进“手动页面”，用Panel Builder 800做好的本地手动按钮直接启停泵、调VFD频率，撑了40分钟等到SCADA恢复。说实话，柜门HMI在SCADA瘫掉时就是最后一道操作手段，库房留一块 3BSE092978R1测试OK，比等ABB两周发货值太多——尤其是开车窗口。
常见问题解答 (FAQ)
- 是否支持热插拔？
HMI本身不是背板卡，24 VDC供电下别带电拔屏后电源插头，会烧24 V反接保护或丢本地缓存（RAM里报警未存Flash）。正确：进Panel Builder设“自动保存报警/趋势到Flash”，停机断24 V再换屏。换完上电自动加载上次工程，不丢画面但未存的操作日志可能断在换屏瞬间。双以太网口可在线改IP或并接备机做镜像，但主屏供电别热插拔。
- 停产了吗，替代方案是什么？
是Panel 800 Ver 6.x主流在产款（2026还在订），但交期原厂有时8–12周。老厂用PP3740/PP3750（4:3屏）可升但要重做画面比例（16:9宽屏），矢量图形直接导入Panel Builder 800升版，位图要重切。替代：同尺寸第三方HMI（如Siemens TP1200）走Modbus TCP接AC 800M，但要重写画面+买ABB驱动授权，费工时，备件延寿更划算。需核对/以原厂手册为准。
- 兼容性与程序丢失风险？
只跑HMI工程（.pba），PLC程序在AC 800M/800xA里，换屏绝对不丢下位逻辑。兼容条件：固件Ver 6.x配Panel Builder 800 V6.x，老V5工程要先升；双以太网直连AC 800M用ABB私有协议（需控制器里开HMI访问权限），第三方PLC走Modbus TCP/EtherNet/IP。有一点注意：屏后USB插U盘做备份，拔U盘前在画面点“卸载”，直接拔可能坏工程文件。
- 成色与防伪怎么鉴别？
新件原厂彩盒带ABB标，屏体激光刻印 3BSE092978R1 清晰，白色铝壳粉末涂层无划痕，电容屏四角无压痕发暗。二手件重点看：前面板IP65胶圈老化发硬（柜门冲洗会进水），触控区四角有深压痕（操作工猛戳），USB口簧片松（U盘接触不良丢备份），24 V端子M4螺钉滑丝。上电测：24 V供PWR灯绿，触控十点校准过，连AC 800M私协议刷位号值，报警弹窗正常，亮度500 cd/m²用手机测光APP核。
