描述
产品详情
· 型号：PP875
· 完整物料号：3BSE092977R1
· 品牌：ABB
· 系列：Panel 800 标准型
规格参数
- 型号：PP875
- 完整物料号：3BSE092977R1
- 品牌：ABB
- 产品类型：工业人机界面（HMI）/ 触控操作面板
- 所属系列：Panel 800 Standard（标准型）
- 显示尺寸：7英寸
- 显示类型：TFT/LED彩色显示屏
- 分辨率：800 × 480（16:9 宽屏）
- 亮度：350 cd/m²
- 触摸技术：电阻式触摸屏
- 处理器：ARM9（1 GHz）
- 主内存：512 MB RAM
- 外部存储：2 GB SSD（其中1.5 GB可用于应用程序存储）
- 供电电压：+24V DC（18~32V DC）
- 功耗：14.4W
- 工作温度：-10℃ ~ +60℃
- 存储温度：-20℃ ~ +70℃
- 相对湿度：5%~85% RH（无凝露）
- 防护等级：正面IP65 / NEMA 4X/12，背面IP20
- 外壳材质：压铸粉末涂层铝
- 尺寸：204mm × 143mm × 50mm（宽×高×深）
- 开孔尺寸：187mm × 126mm
- 安装深度：43mm（含间隙143mm）
- 安装方式：面板安装 + VESA 75×75
- 重量：约0.8kg

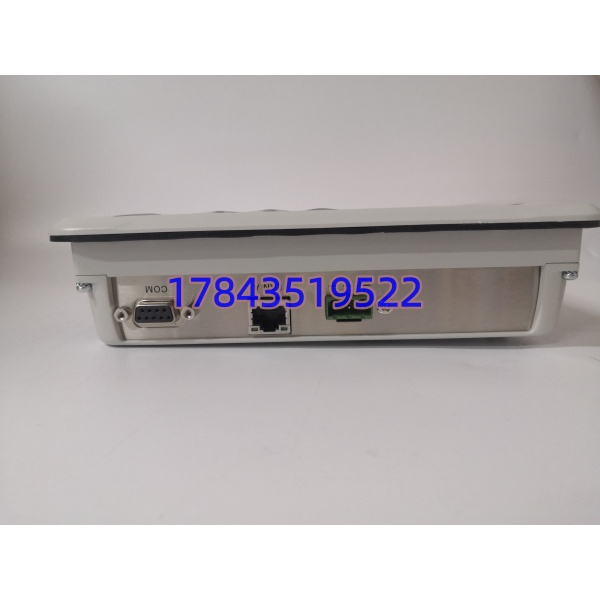

- 通信接口：
- 以太网：1×10/100Base-T（屏蔽RJ45）
- USB：1×USB 2.0（500mA）
- 串口：1×RS232，1×RS422/485
- 配置工具：Panel Builder 800（版本6.2）
- 图形支持：基于矢量的高分辨率图形，图标化界面
- 语言支持：多语言
- 模拟功能：支持从Panel Builder 800直接模拟运行
- 配套系统：ABB AC 800M、System 800xA、Freelance、Compact Product Suite
- 认证：CE、UL、RoHS
- 原产地：需以实物铭牌为准
产品介绍

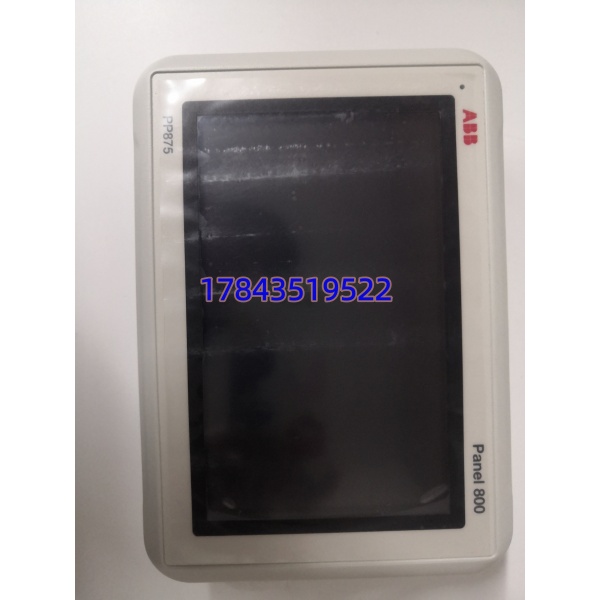

PP875 3BSE092977R1是ABB Panel 800系列的一款7英寸标准型触控HMI面板，本质上是一台工业级的”平板电脑”。它跑在ARM9处理器上，512MB内存，2GB SSD存储，装的是Panel Builder 800组态软件生成的运行程序。操作员通过电阻式触摸屏点选画面、查看趋势、确认报警、下发指令，所有过程数据通过以太网或串口从PLC/DCS读上来，再按组态的图形界面呈现出来。
这块面板属于ABB的”开放平台”路线，不是只能连ABB自家的控制器。Modbus RTU/TCP、OPC UA、Profibus DP这些协议都支持，连西门子、罗克韦尔、施耐德的PLC也能通。我在现场装过不少Panel 800，PP875的7寸屏放在操作台上大小正好，800×480的分辨率在过程控制场景够用，工艺流程图、趋势曲线、报警列表都能清晰显示。它的压铸铝外壳比塑料壳子皮实，正面IP65能扛住操作员手上的油污和水溅。
应用场景与行业案例
痛点切入
老式的按钮指示灯操作盘，操作员得记住每个灯的含义，出了报警一堆灯闪，根本分不清主次。PP875把过程状态图形化，报警分级显示，重要参数实时刷新，操作员一眼就能定位问题。更重要的是，它把分散在各PLC里的数据汇总到一个界面，不用跑多个地方抄表。
典型场景
- 制浆造纸：纸机操作台的速度、张力、温度监控。非它不可的原因：纸机产线长，操作员需要在操作台集中监控压榨部、烘干部、卷取部的所有参数，PP875的以太网口直接连到AC 800M控制器，数据刷新快。
- 石油化工：反应釜温度、压力、液位的就地监控。防爆区外的操作台上装一块，操作员不用进控制室就能查看和调节关键参数。
- 水处理：泵站、滤池的远程监控界面。水厂分布广，通过以太网连到中央PLC，操作员在就地控制柜前就能启停水泵、查看流量。
- 能源管理：变电站、配电室的电力参数监控。通过Modbus TCP连到电力仪表，显示电压、电流、功率因数、电能质量数据。
- 食品饮料：灌装线的批次控制和配方管理。的多语言支持方便不同国籍的操作员切换界面，配方数据存储在SSD里，掉电不丢。
真实案例
2022年秋天，我在华东一家造纸厂，他们一台纸机的操作台突然黑屏，操作员失去了所有过程监控，只能靠备用按钮盘盲操作。现场排查发现是面板内部的DC-DC电源模块老化，24V输入正常但主板供电电压跌落，屏幕背光还能亮，但主板已经复位。当时正在生产出口订单的特种纸，停一分钟损失几百米纸。仓库里没有备件，原厂交期3周。最后通过渠道商紧急调到一块3BSE092977R1的库存件，凌晨1点换上，重新下载组态程序，3点画面恢复正常，操作员重新看到车速、张力、烘缸温度。车间主任后来跟我说：”这面板是操作员的’眼睛’，黑屏了就是瞎子，备件必须囤一块，而且组态程序要定期备份。
