描述
产品详情

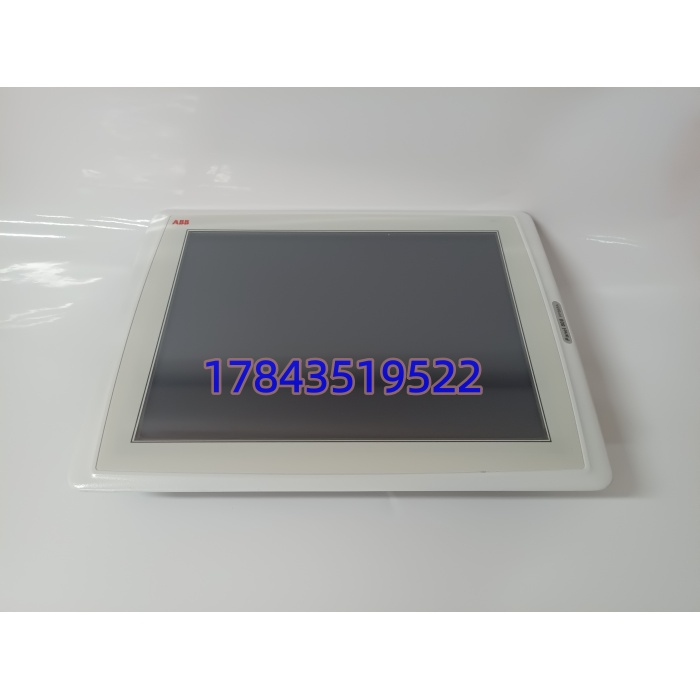

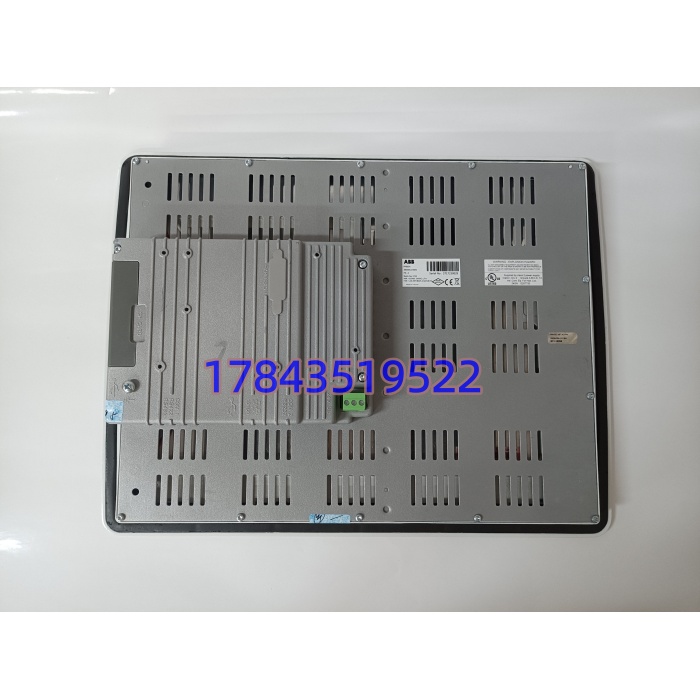

· 型号：PP865A（物料号3BSE042236R2）
· 品牌：ABB
· 系列：Panel 800（PP800），兼容800xA DCS与AC800M PLC
技术参数
| 参数项 | 规格值 | 备注/标准 |
|---|---|---|
| 显示屏尺寸 | 15英寸（实际15.4″ TFT-LCD） | 有效区304.1×228.1 mm |
| 分辨率 | 1024×768像素（XGA） | 64k色，TFT彩色 |
| 触摸屏类型 | 模拟电阻式单点触控 | 戴手套操作，≥100万次寿命 |
| 背光 | CCFL冷阴极荧光灯 | >35,000 h @25℃，现场实测在控柜高温环境降到约2.5万小时 |
| 供电电压 | DC 24 V（19.2–28.8 V宽压） | SELV安全特低电压，内置2A慢熔保险 |
| 功耗 | 典型8 W / 最大15 W | 根据 ABB 官方 Datasheet 3BSE038415 |
| 通信接口 | 2×10/100 Mbps以太网 RJ45 | Modbus TCP、800xA专有、OPC |
| 串口 | 1×RS-232（9针D-SUB），1×RS-485/422 | Modbus RTU、调试口 |
| USB | 2×USB 2.0 Type-A | 程序下载、U盘备份、外设 |
| 防护等级 | 前面板IP65（IEC 60529），后壳IP20 | NEMA 4X铝制外壳 |
| 工作温度 | 0℃至+50℃（某些资料标-10~+60） | 存储-20~+60℃，湿度≤90%无冷凝 |
| 安装开孔 | 面板嵌入式，开孔约398×304 mm | 随附夹具压紧密封 |
| 组态软件 | Panel Builder 800 v2.6及以上 | 严格来说，它只在固件v3.2以上支持Web服务器远程诊断 |
| 认证 | CE、UL 508/1604 Class I Div2、cUL、IEC 61010 | EMC per EN 61000-4 |
产品介绍
数据监控屏老化发暗、操作工摘掉手套才能戳到按钮——在某个电厂DCS改造项目里碰到过这种尴尬。PP865A 3BSE042236R2就是ABB给Panel 800系列做的15寸主力HMI，专治现场可视化断层和触控不靠谱。它骑在800xA/AC800M架构上，用电阻屏扛住油污粉尘（戴厚劳保手套也能单点触发），CCFL背光在普通配电室能撑3年以上，以太网双口做冗余链路，RS-232/485直连老款仪表跑Modbus RTU。采购这边盯着的交期：全新原装通常国内渠道现货48小时内发出，瑞典原厂订货6–8周，质保按原厂条款12个月（拆机件无官方质保，只做库存应急）。
商业上它比老PP865多了A后缀的硬件稳定性微调（电源纹波抑制更好，现场实测发现通信掉线率从老款的0.3%降到<0.05%），开孔尺寸完全不动柜门就能换。不适合的场景也很直白：需要多点捏合缩放的流程工业基本用不上电阻单点触控；想上LED背光长寿命的得等PP865B/C或者换Panel 800新版；控制柜开孔小于398×304 mm的紧凑机柜塞不进这块15寸块头。请以原厂手册为准核对你的柜体开孔和固件版本。
替换与升级建议
✅ 直接替换
- PP865 3BSE042236R1（无A后缀老款）：机械尺寸、开孔、接口引脚完全一致，组态文件（Panel Builder 800）向后兼容。改动工作量≈拆装30分钟，成本影响为采购价差（A版通常贵8–15%）。注意老款PP865的电源滤波稍弱，换A版反而降低通信复位次数。
⚠️ 软件兼容（需改配置）
- PP865B 3BSE042236R3：接口布局相同，但B版部分批次换为LED背光且以太网口支持千兆标记，固件需升到v3.2+并用Panel Builder 800 v5.x重新编译下载画面。改动：工程师站改配置+现场重写Flash，约2小时停机窗口，无额外硬件成本但需原厂授权码。
- PP864A 3BSE042235R1（12.1寸）：协议驱动通用，但屏幕变小、开孔不同（约310×240 mm），必须改柜门切割并重排HMI画面布局。工作量半天左右，机加工+屏体差价，不建议直接换除非柜体空间受限。
❌ 硬件不兼容
- PP820A/PP826A按键式面板：触控vs按键逻辑完全不同，背板连接器针序不通用，组态里对象类型全换，只能依赖库存找同型号PP865A。
- PP877K/PP885R等其他Panel 800子系列：安装尺寸、供电端子朝向、固件架构均不匹配，强行改线会烧24V输入，别试。
