描述
产品详情
· 型号：PP846A
· 品牌：ABB
· 系列：Panel 800（V6.x 固件线，与 PP846 3BSE043450R501 同尺寸升级款）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 触摸屏操作员面板（HMI Key Panel，按键+触控混合） |
| 订货号 | 3BSE042238R2（PP846A）；PP846 标准型为 3BSE043450R501 |
| 显示屏 | 10.4 英寸 TFT 彩色 LCD，800×600 (SVGA)，64K 色 |
| 背光 | CCFL，亮度可调，25 °C 下寿命 >50,000 小时 |
| 触控方式 | 4 线电阻式触摸屏，支持戴工业手套操作 |
| 实体键 | 侧边 24 个薄膜功能键（金属弹片，Autotex F157 覆膜，寿命 100 万次） |
| 处理器 / 内存 | 工业级嵌入式 CPU（Intel XScale 312MHz RISC 级，以铭牌为准）；64 MB RAM / 32 MB 系统 Flash / 12 MB 用户应用 Flash |
| 存储扩展 | CF 卡插槽（Type I/II），用于工程备份与数据记录 |
| 通讯接口 | 2× 以太网 RJ45 10/100 Mbps；1× RS-232C (9-pin)；1× RS-422/485 (25-pin)；2× USB（Host A + Device B） |
| 支持协议 | ABB MMS（连 800xA / AC800M）、Modbus RTU（串口）、Modbus TCP（以太网）、PROFIBUS（需 CB801 子卡） |
| 组态软件 | ABB Panel Builder 800（V6.x 认 PP846A） |
| 供电 | 24 V DC（20–30 V DC 宽压），内置反接与浪涌保护 |
| 功耗 | 典型 0.5 A / 约 12 W；最大 1.0 A / 约 24 W |
| 防护等级 | 前面板 IP66 / NEMA 4X；后面板 IP20 |
| 工作温度 | 标准 0~+50 °C；宽温版 −20~+60 °C（以铭牌为准） |
| 存储温度 | −20 ~ +70 °C |
| 湿度 | 5%–85% RH，无凝露 |
| 振动/冲击 | 符合 IEC 60068-2-6 / 2-27 工业级 |
| 安装方式 | 嵌入式面板安装（cutout 开孔），压铸粉末涂层铝壳 |
| 外形尺寸 | 约 382×252×58 mm（W×H×D），安装深度约 158 mm |
| 重量 | 约 3.1–3.24 kg |
| 认证 | CE / cULus / UL / RoHS；船级社（DNV/ABS/CCS）依出厂批次 |
产品介绍

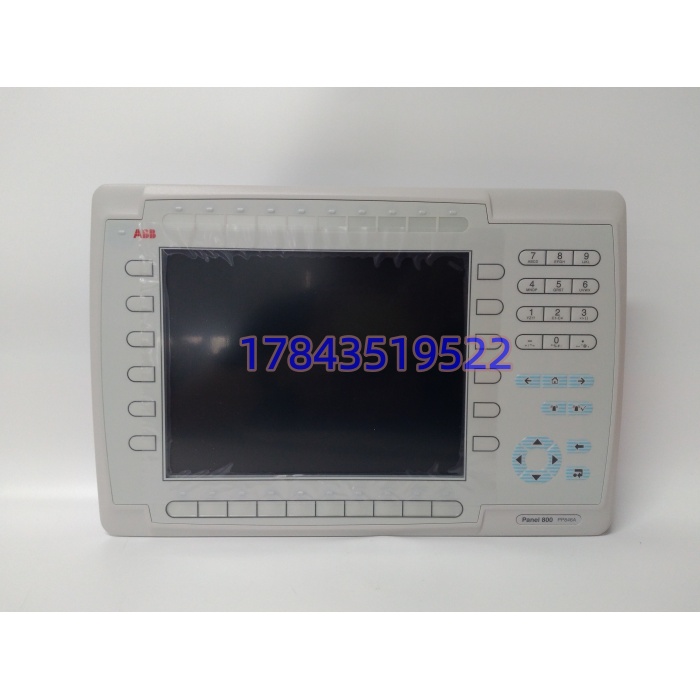

电厂辅控柜门上那块 10 寸屏要是卡在”通讯超时”，操作员只能跑现场按急停—— 就是 Panel 800 里干这活的 10.4 寸彩触 HMI。它嵌在柜门开孔里，前面板 IP66 扛得住冲洗和粉尘，电阻触控戴劳保手套也能点，侧边 24 个金属弹片功能键把”确认报警””手动/自动””泵启停”做成实体键，油污满屏时比纯触屏靠谱得多。
选它而不是拿通用触摸屏改，理由很硬：Panel Builder 800 拖拽组态跟 Windows 逻辑一致，中文图库和矢量控件开箱即用，400 条内部报警+历史趋势够中小型线体追故障；双以太网口一个连 800xA 走 MMS、一个留给上位 HMI 或工程师站，RS-485 还能挂 Modbus RTU 仪表，一台面板同时喂 DCS 和第三方设备。缺点也得说在前头——它只认 Panel Builder 800 工程文件，WinCC/iFix 项目不能直接导； 是 10.4″ 开孔约 366×235 mm，跟 PP836 的 6.5″ 开孔 246×139 mm 完全不互换，旧柜改造必须量开孔再选型。
