描述
产品详情
· 型号：PP836（3BDE042237R1）
· 品牌：ABB
· 系列：Panel 800 操作面板（V5.1 基线，PP836A 为 R2 迭代）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | ABB，Panel 800 系列，原厂已归备件流转（3BDE042237R1 为正确订货号，市面常误写 3BSE042237R1） |
| 显示 | 6.5″ TFT 彩色，640×480，电阻式触摸屏，LED/CCFL 背光（版本而定） |
| 按键 | 6× 物理功能键（F1~F6 类）+ 8× 状态指示灯（屏内或独立 LED，视版本） |
| 处理器 | ARM9 级板载 CPU，12MB 应用 Flash，支持 CF 卡扩展（内部插槽） |
| 供电 | 24VDC（20~30VDC 宽幅），典型功耗 ≤5W |
| 以太网 | 1× RJ45 10/100Mbps（PP836A 部分批次 2×），Modbus TCP / ABB MMS |
| 串口 | RS-232（DB9 或端子）+ RS-485（Modbus RTU），可加 CB810 扩 Profibus DP 从站 |
| USB | USB Host Type-A（U盘/鼠标）+ USB Device Type-B（连 PC 下工程） |
| 组态软件 | Panel Builder 800（V5.1/V6 工程文件），不进 Control Builder M 硬件树 |
| 安装 | 面板开孔 245.5×138.5mm，嵌入卡簧固定，后部深度约 50~60mm |
| 防护 | 前面板 IP65/NEMA4X，后部 IP20，铸铝粉涂外壳 |
| 温区 | 竖装 0~+50℃，横装 0~+40℃；存储 -20~+70℃ |
| 认证 | CE，UL/cUL（Class I Div2 组 A-D 可用），RoHS，EMC EN 61000-6-2/4 |
| 关联型号 | PP826（7″ STN 前代）、PP835A（5″ 触屏）、PP836A（3BSE042237R2 小改）、PP846（4″ TFT 后续） |
产品介绍

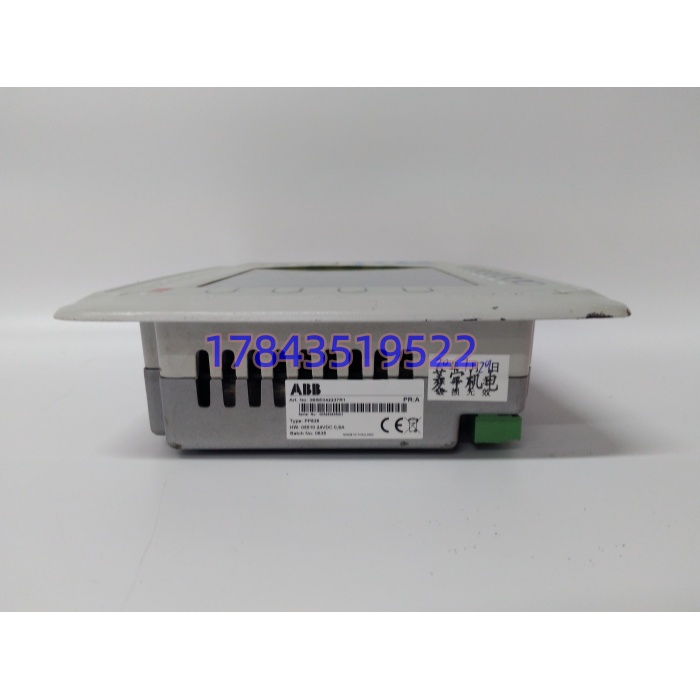

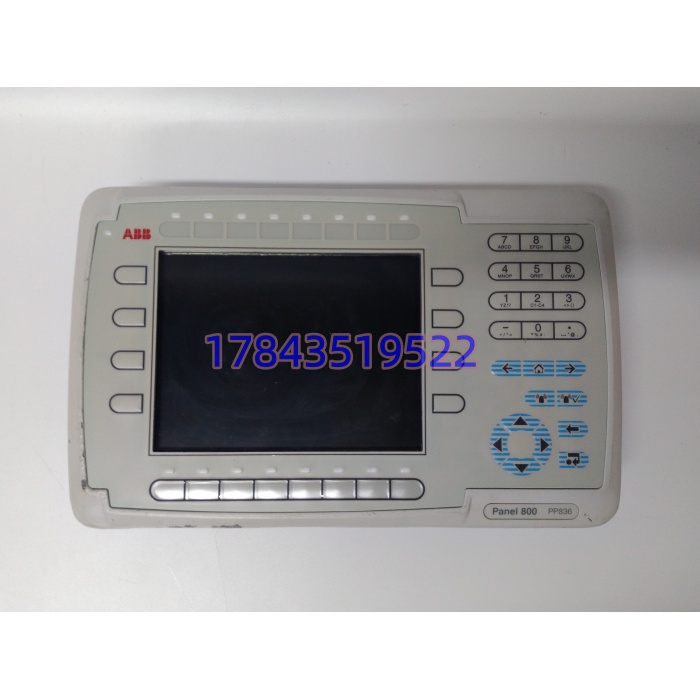

PP836 3BDE042237R1 是 ABB Panel 800 里那块 6.5 寸“触屏+功能键”就地操作面板，嵌在 MCC 柜门、泵房就地箱、包装线站控盒上，给操作员看流程图、消报警、点 F 键启停设备。它不走 AC800M 背板，不吃 S800 总线，是独立 HMI——后端以太网连 PM865 或连西门子/罗克韦尔 PLC 都行，工程在 Panel Builder 800 里画，存 CF 卡或内部 Flash。和 PP836A 的区别是固件基线和小批硬件（A 版后期支持更多协议），画面工程基本互通但要核对 Panel Builder 版本。

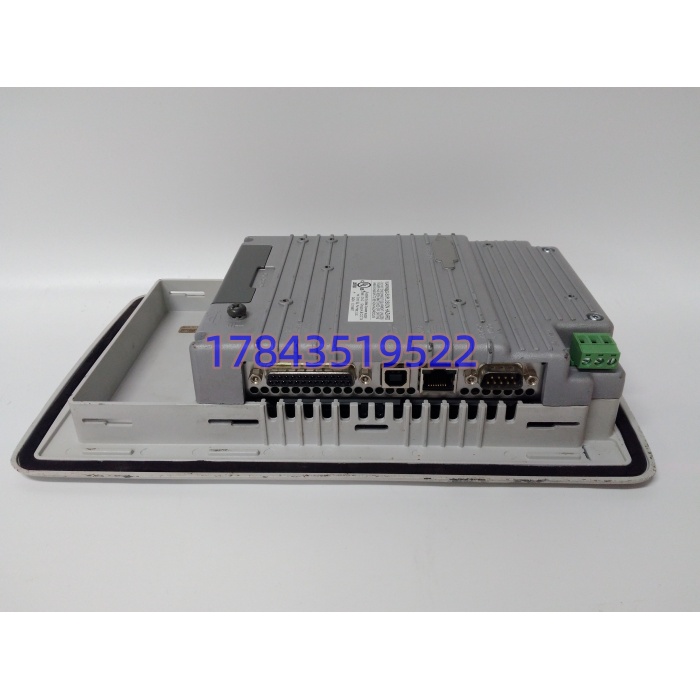

坦白讲，这板子现在被市场写得最乱：有写成 AC800M 电源 PP836（那是另一码事，订货号 3BSE018296R1 类）、有写成 32 点 DO 模块、有把 3BDE 和 3BSE 混着报。真货 3BDE042237R1 就是 Panel 800 的 HMI，背后没背板插头，只有 24V 端子+网口+串口+USB。采购下单先把原屏照片拍了：开孔尺寸 245.5×138.5mm 一对，基本就锁死是它。
应用场景与行业案例
我在现场遇到过最误事的，是业主电话里报“PP836 坏了，DCS 点不动”，赶过去一看是 Panel 800 触屏裂了，但后面 PM865 跑得好好的——操作员以为“屏幕=控制器”。这种 HMI 挂了不影响控制逻辑，只影响就地人机，但泵房没人敢盲操，等于半瘫痪。
典型场景：
- 水厂泵房就地柜门：PP836 嵌门上，以太网连 AC800F，看液位趋势+点 F2 启泵，省去巡检拿笔记本。
- 包装线工位站：RS485 走 Modbus RTU 挂西门子 S7-300，显示计数/堵包报警，功能键清故障。
- 矿山皮带机头：铸铝壳扛粉尘，IP65 前脸高压水冲洗不进灰，24V 跟本柜 DO 模块同电源。
- 老化工装置 MRO：原 Panel 800 V5.1 工程还在，屏背光灭了，同号 3BDE042237R1 换掉，CF 卡插回去工程照跑。
- OEM 机械配套：机床厂原配 PP836，十年后备件，只认这个订货号，换 PP836A 需重存一次工程。
真实案例：某食品厂灌装线，夜班触屏区域右侧 1/3 无响应，操作员拿螺丝刀柄戳屏边还能凑合。拆开发现电阻膜纵向断线（老 CCFL 版常见），CF 卡里工程完好。库存调一块 3BDE042237R1 拆机件，核对开孔和固件 V5.1，旧 CF 卡拔下插新板，上电工程自动加载，10 分钟恢复。工程师感慨：“这屏值钱的是那张 CF 卡里的 .pba 工程，板子本身二手才几千块，丢工程才是真停产。” 从此该厂规程加一条： 每次改画面，U 盘备份 + 工程师站留档双份。
