描述
产品详情

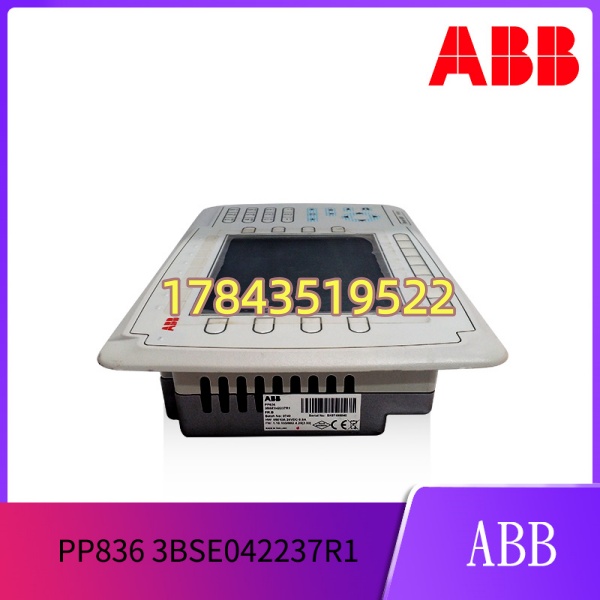

· 型号：PP836（3BSE042237R1）
· 品牌：ABB
· 系列：ABB Panel 800 系列 — 操作员界面面板(HMI)
规格参数
- 目录号：PP836，订货号 3BSE042237R1（PP836A 为同功能带后缀变体，需核对标签）
- 产品类型：Panel 800 系列彩色触摸屏操作员面板，嵌入式安装
- 显示屏：6.5″ TFT 彩色 LCD，分辨率 640×480(VGA)，65536 色(16bit)
- 触摸屏：电阻式（压敏），支持戴手套操作，寿命 >100 万次触控
- 功能键：带 LED 指示灯的可编程功能键（PP836 为 6~20 键依具体子版，标准 Panel 800 带 F-key 区域）
- 背光灯：LED 背光，亮度可调，典型寿命 >50000h
- 电源：24 V DC（允许 18~32 V DC），典型功耗 ≤8~12 W（≈0.35~0.5 A @24V）

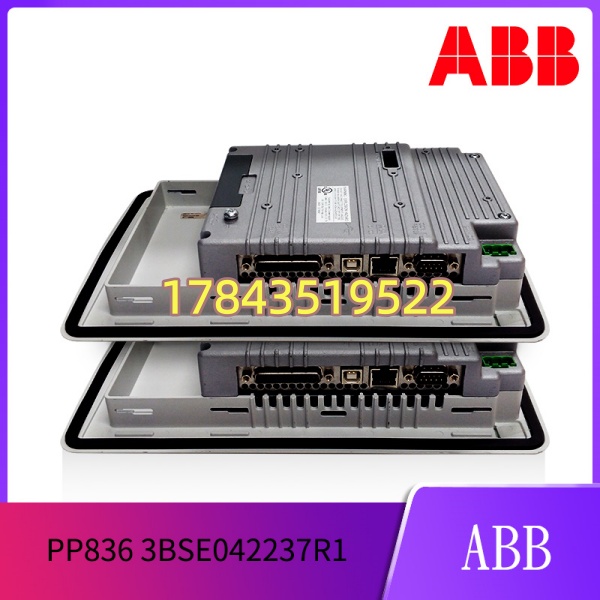

- 通信接口：1× RJ45 10/100 Mbps Ethernet（Modbus TCP / EtherNet/IP / ABB 私有），1× RS-232(DB9)，1× RS-485/422，1× USB 2.0 Host（U盘/下载）
- 处理器/内存：工业级 32bit RISC / ARM，典型 64MB RAM + 若干 MB 应用闪存（以 Panel Builder 版要求为准）
- 组态软件：ABB Panel Builder 800（V5.x 及以上推荐，向下兼容需核对）
- 支持协议：Modbus RTU/TCP、EtherNet/IP（第三方）、ABB AC 800M/Freelance 直接以太网连接
- 前面板防护：IP65 / NEMA 4X（正面），后壳 IP20
- 工作环境：0~+50℃（部分文献 -20~+60℃ 依批次，以手册为准），5~85% RH 无凝露
- 开孔尺寸：约 210×155 mm（需核对安装图，PP836 标准开孔 188×139mm 部分文献差异，以原厂图纸为准）
- 外形尺寸/重量：前框约 220×165 mm，深≈60 mm，重 ≈1.3 kg
- 认证：CE、cULus、DNV GL（部分批次），符合 IEC 61131-2 / EN 61010-1
- 生命周期：部分区域已标注 Legacy/Phasing Out，新项目推 CP600/CP700 系列，市场二手/库存流通
产品介绍

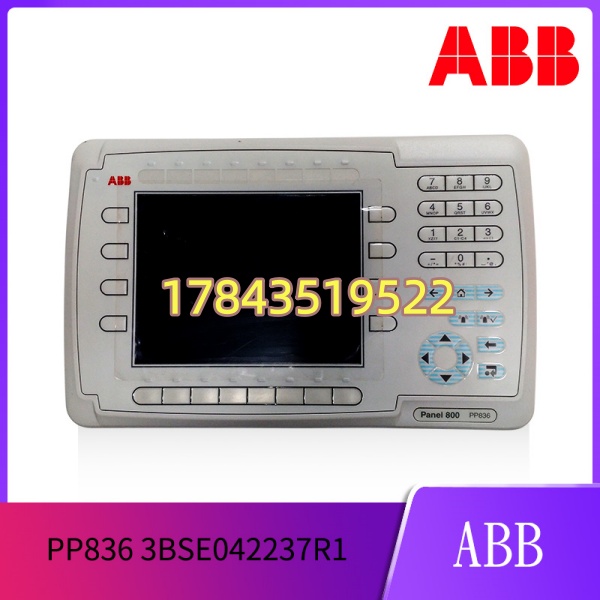

PP836 是 ABB Panel 800 家族里带物理功能键的 6.5 寸电阻屏 HMI，主要给 AC 800M 或 Freelance 系统做就地操作面板——连以太网到控制网，跑 Panel Builder 800 组态好的画面，显示模拟图、报警列表、趋势曲线，操作员按功能键或触屏启停设备、修改设定值。它不跑 PLC 逻辑，纯是人机交互终端。
有一点要注意：PP836 是电阻屏不是电容屏，不能用手指甲轻划那种——要稍用力按压，但这也意味着戴劳保手套能正常操作，适合现场。背光 CCFL/LED 老化是主要失效模式，用了八年以上建议备一块。原厂部分区域已推 CP600 替代，老项目换件直接找测 OK 拆机或 NOS 库存，程序(.xdb)通常可导入新版 Panel Builder 兼容打开（建议先备份）。
应用场景与行业案例
我在现场遇过化水车间就地 HMI 屏背光慢慢暗到看不清，夜班以为是程序死机反复重启——其实是 CCFL 背光灯管老化。 这种屏一挂，操作员看不到报警只能靠中控室，就地手动操作也受影响，特别是紧急停机按钮在功能键上的情况。
- 电厂/化工厂辅网就地操作站：连接 AC 800F Freelance 或 AC 800M 以太网，做化水、输煤、除灰系统就地监控，比挂 PC 可靠且省维护。
- 食品饮料包装线本地 HMI：电阻屏耐清洗剂擦拭，IP65 前板可每日消毒，显示批次参数和报警确认。
- 水处理/泵站无人值守房：小尺寸嵌控制柜门，通过 Modbus TCP 读 PLC 数据做本地巡检，减少开柜门。
- 老旧产线利旧：替代更老的 PP520/PP526 操作面板，保留原有 PLC 网络架构只需重组态画面。
真实案例：
北方某化工厂化水站， 装在加药间控制柜门，运行第十一年某天操作工反映”屏越来越暗看不清，有时闪一下全黑”。到现场量 24V 供电正常，Panel Builder 在线连通，判断背光老化。原厂推 CP661 替代但开孔不同需改柜门，停产期间不愿动钣金——从渠道调同型号拆机件（显示测试 OK），断电拆旧换新，CF 卡/U盘 拷入原 .xdb 工程文件，上电恢复。老师傅交代：这种屏每五年查一次亮度，明显衰减就预换。
常见问题解答 (FAQ)
不能插机架，是独立嵌入式 HMI，靠网线或串口连 PLC。通常接 AC 800M 的 CI854/CI858 以太网口或 Freelance 800F 控制器网口，也可通过 RS-485 连 S7-200/300 等第三方做 Modbus RTU。
Q2：停产了吗？有新替代型号？画面程序能移植吗？
ABB 部分区域已将 Panel 800 老款标注 Legacy，主推 CP600/CP700 系列（如 CP661-ET 6.5″ 彩屏）。直接替代需核对开孔尺寸—— 开孔与 CP661 不完全一致可能要改门板。原 Panel Builder 800 工程文件(.xdb)通常可导入新款 Panel Builder 兼容打开，但建议提前用软件做版本校验。
Q3：支持热插拔吗？换屏会丢画面吗？
断电更换。画面工程存于面板内置闪存或 CF/SD 卡，换新面板后通过 USB 或 Panel Builder 下载工程即可恢复，不会丢原 PLC 程序。建议旧屏还能上电时用 U 盘做 Project Backup。
Q4：电阻屏校准漂移怎么处理？如何延长寿命？
Panel Builder 工程里可开放”校准”入口或进系统菜单做 3 点或 4 点校准。日常用软布蘸中性清洁剂擦，忌尖锐硬物敲击。漂移严重多是触控膜老化，只能换屏。
Q5：二手/翻新件怎么鉴别成色？
看：① 屏幕有无亮线/色斑/背光不均（老化征兆）；② 功能键 LED 是否全亮；③ 背面通信口针脚氧化；④ 原厂标签序列号。要求卖家通电显示 Panel 800 启动 Logo 并进入 Config 菜单截图。没测过的别直接装机——暗病屏装上去再拆很耽误事。
