描述
产品详情

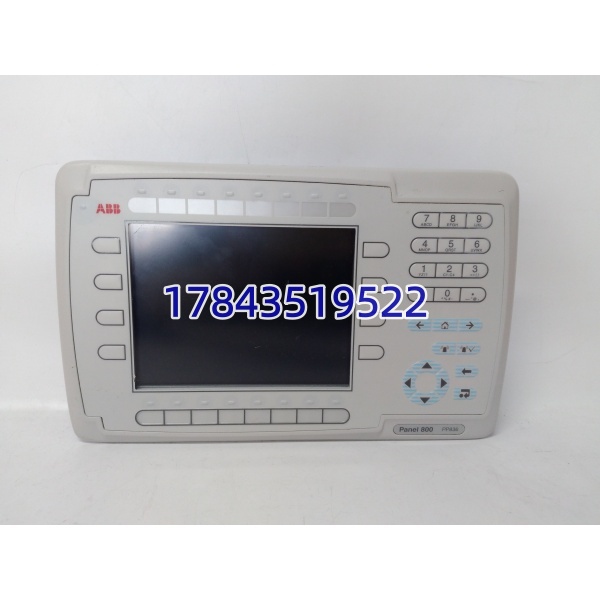

· 型号：PP836（完整订货号 3BSE042237R1）
· 品牌：ABB
· 系列：Panel 800 Series — PP836 Operator Panel (6.5″ TFT Touch)
规格参数
- 屏幕尺寸：6.5 英寸 TFT 彩色 LCD
- 分辨率：640 × 480 (VGA)，65536 色 (16-bit)
- 触摸类型：模拟电阻式（5线），寿命 >100 万次触摸
- 前面板按键：8 个用户自定义功能键 + 1个急停/确认键（依具体面板版本）
- 处理器 / 内存：工业 RISC CPU，板载 SDRAM + Flash（具体容量依 Panel 800 固件，典型 64MB+ Flash）

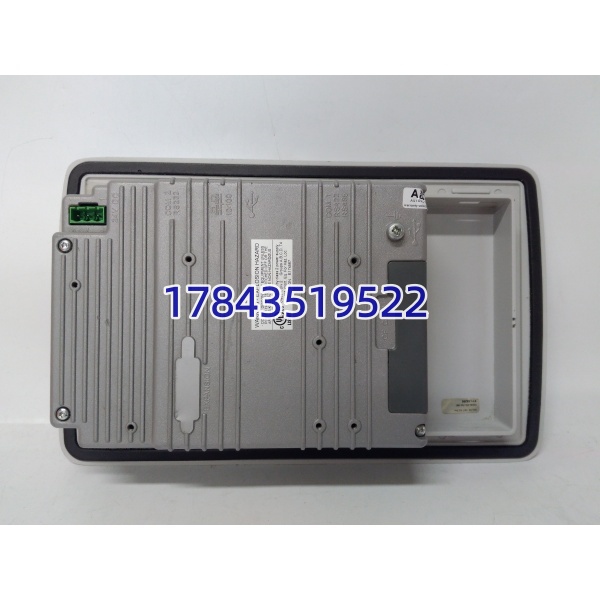

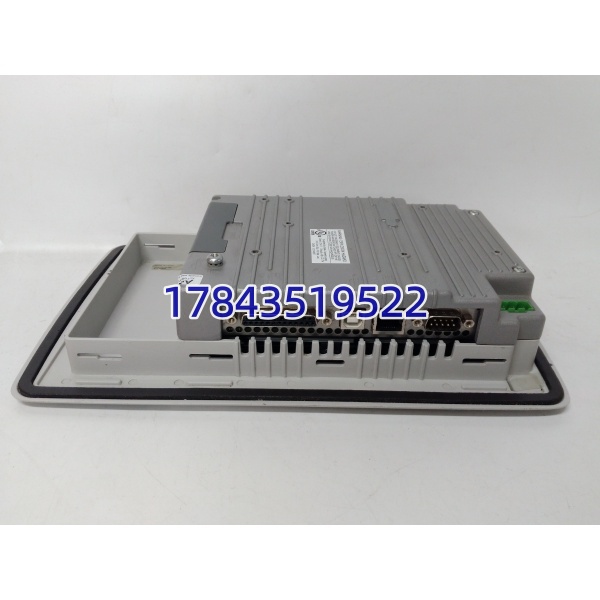

- 通讯接口：1× Ethernet 10/100Base-TX (RJ45，支持 Modbus TCP / ABB Satt / AC800M)，1× COM1 RS-232/485 (DB9 或端子块，支持 Modbus RTU / Siemens S5 PPI 等)
- USB 接口：1× USB 2.0（用于项目下载/固ware升级，部分版本后侧）
- 声音：内置蜂zer（可软件控制）
- 供电电压：24 V DC（允许 18 ~ 31.2 V DC），典型功耗 ≈ 8 W
- 防护等级：前面板 IP65 / NEMA 4X，后壳 IP20
- 安装方式：柜门开孔安装（附密封垫+夹紧件）或壁装支架（选件），开孔尺寸 ≈ 176×132 mm（以安装图为准）
- 编程软件：ABB Panel Builder 800（版本需匹配固件，推荐 PB800 v6.xx 对应 PP836）
- 支持控制器：ABB AC800M、AC500、S500、S700、SattLine、第三方 Modbus/TCP、S7-300/400 PPI
- 工作温度：0 ~ +60℃（部分资料 -10~+60℃，以手册为准）
- 存储温度：-20 ~ +70℃
- 湿度：10%~90% RH 非凝露
- 认证：CE / UL / cULus / KC / GOST-R
- 尺寸（含边框）：约 188 × 144 × 52 mm (W×H×D)
产品介绍
PP836 是 ABB Panel 800 家族里 6.5 英寸的经典触摸屏终端，主要给 ABB AC800M/AC500 系统做就地操作和监视——显示模拟图、报警列表、趋势曲线，下发设定值或启停命令。它本身不是控制器，所有画面和变量映射存在内部 Flash，通过以太网或串口跟 PLC 周期性交换数据。
坦白讲，这面板在现场最常见的坑有两个：一是Panel Builder 版本和固件不匹配导致下载失败（老 PP836 固件可能只认 PB800 v5.xx，新 PC 装 v6.1 要先降或升固件）；二是背面通讯口定义和常见 DB9 反——ABB 用自家引脚定义，直连 PC 做下载要用原厂编程电缆或确认 2/3/5 交叉。换件时新面板是空屏，必须从工程备份（.ppx 或 .pbw）重新下载，不会自动继承旧面板内容。
应用场景与行业案例
痛点：老化工/水处理站原装 PP836 背光灯老化发黄、触摸局部失灵，运行员靠记忆操作越来越难，但整套 AC800M 控制程序没问题——只需换 HMI 不碰 PLC，风险低见效快。
典型场景：
- 电厂辅控 — 化水/除灰系统就地柜门 监视树脂床再生、药液配比，Ethernet 连 AC800M
- 水处理/污水 — 泵站启停、液位趋势显示，RS485 连 AC500 或 Modbus RTU 仪表
- 建材/食品 — 小型产线就地参数设定与报警确认，不另配工控机
- 老屏延寿 — 原 Panel 800 背光暗/触摸漂移，同型号替换保留工程文件重下载
真实案例：
北方某污水厂 触摸右下角区域无反应，运行硬用键盘快捷键顶了三个月。订新屏拆包装先量开孔——完全吻合，断电拆旧屏（注意断开 24V 电源防短路），新屏装好、接以太网，笔记本 Panel Builder 800 下装备份 .ppx 文件，3 分钟恢复所有画面和变量链接。老师傅说——比换整台工控机省事，关键是 PLC 程序半根线不用动。
