描述
产品详情

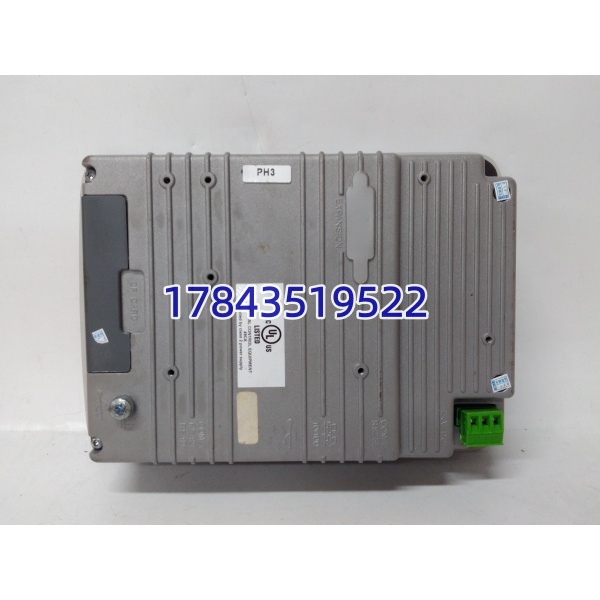

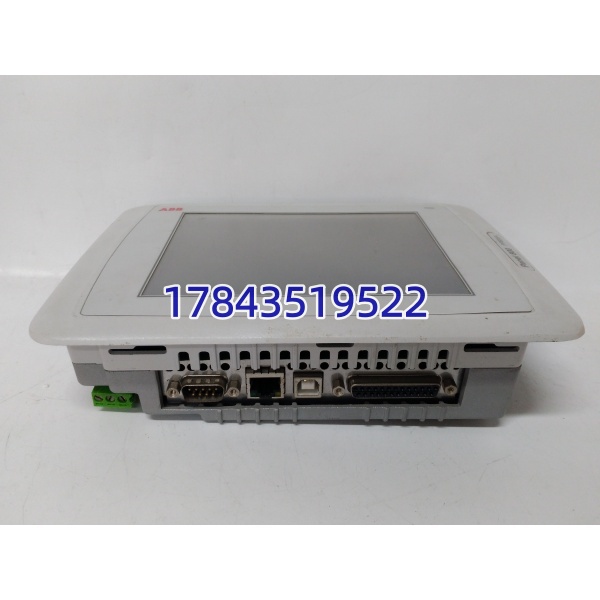

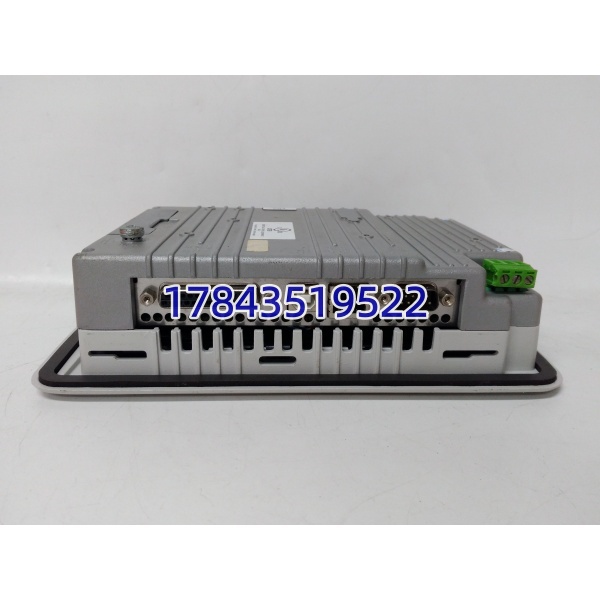

· 型号：PP835A（订货号 3BSE042234R2，早期简写PP835）
· 品牌：ABB
· 系列：Panel 800 Series — PP835 Operator Panel (with Keypad & Touch)
规格参数
- 产品类型：工业操作员面板（Operator Interface / Local HMI），非Windows PC——基于ABB专有Panel OS
- 显示屏：5.7英寸 TFT LCD，QVGA 320×240像素，256色（8位）
- 背光：LED（典型寿命 50,000h @25℃），亮度可调
- 触控：模拟电阻式触摸屏（配合功能键使用）
- 功能键：16个用户可定义软功能键（F1~F16，带LED指示可选依固件），另有系统键（ACK/ESC/ENTER等）
- 通讯接口：
- 1×MPI (Multi Point Interface，兼容Siemens S7 PG port电气层，ABB用做与AC800M/PM8xx通讯)
- 1×RS-232 (DB9，可连PC做下载/调试或连串口设备)
- 1×RS-485 (部分固件版本，通过适配器或MPI口复用，需核对Manual)
- 通讯协议：ABB S100 protocol over MPI（连AC800M PM8xx）、Serial ASCII/Modbus RTU（串口模式）、与800xA via Connect（需License/配置）
- 存储器：内部Flash存储画面（面画用Panel Builder 800软件组态），RAM用于运行时变量
- 组态软件：ABB Panel Builder 800（版本需匹配PP835固件，通常 V5.x~V6.x支持PP835A）
- 供电：24 VDC（范围 18~30 VDC），典型功耗 ≈8~12W
- 状态指示：PWR（绿）、COM（黄闪=通讯）、FAULT（红）
- 前面板防护：IP65（NEMA 4X 前）/ 后壳 IP20
- 安装方式：盘面开孔安装，标配夹紧环（panel cut-out ≈144×192 mm，以尺寸图为准）
- 工作温度：0℃～+55℃（部分资料标-10～+55℃），存储 -20～+70℃
- 湿度：10%～90% RH 非凝露（G3涂层版A后缀更适合腐蚀环境）
- 认证：CE、cULus、DNV（部分批次）、ABS（船用可选）
- 物理尺寸（约）：192(W)×144(H)×55(D) mm（含边框），开孔≈176×132 mm——装柜前务必核对你柜门开孔尺寸！
- 重量：≈0.9 kg
产品介绍
PP835A是ABB Panel 800系列里带物理功能键+触屏的那块5.7寸操作员面板，专门给AC800M控制柜门或就地操作台用——显示简要流程参数、报警列表，操作员按F键确认或改设定点，不用跑主控室。它通过MPI口直连AC800M PM8xx的CN1/CN2或经串口连Advant OCS，比挂Windows CE版CP600系列轻量，启动快且不怕病毒。
坦白讲两个易踩的坑：①PP835和PP836尺寸/开孔不同（PP836是5.7寸无触屏纯键版，PP835有触屏，开孔略异），换备件核对现柜门开孔图别买错；②组态软件用Panel Builder 800不是Panel Builder 600——版本不匹配连不上，老项目找对应年代V5.x/V6.x版。另外A后缀(PP835A)通常带conformal coating，沿海/化工厂建议选A版。
应用场景与行业案例
痛点：化工厂反应釜就地操作台老按钮盒失效，操作工每次要跑控制室改SP——PP835A装在釜旁就地盘，显示温度/压力/液位并能就地确认报警和微调设定点，省人跑腿。
典型场景：
- AC800M控制柜柜门/就地操作台：PP835A通过MPI连PM861/PM891，显示关键PV/SP/Alarm，执行Start/Stop/Acknowledge，非它不可因需原生ABB S100-over-MPI协议免网关
- Advant OCS 410/450 就地HMI：通过RS-232/485连CPU做局部参数监视（需串口协议组态）
- Freelance 201x系统小型操作点：连接AC700F/Eco扩展口或经小型网关，提供就地人机界面
- 老PanelView替换（同类尺寸）：保留ABB系统原生通讯，比换第三方HMI少一个协议转换层
真实案例：
某水处理厂加药间AC800M柜原装PP835（无A后缀）背光昏暗几近看不见。订（3BSE042234R2）替换——Panel Builder 800打开原.pba文件、下载至新屏、MPI口连PM861——显示正常，功能键映射一致。唯一注意：新A版背光亮度默认70%，老项目若感觉刺眼进Setup调低。老师傅说这屏平均8~10年背光衰减，预防性更换比等全黑再处理安全。
