描述
产品详情
· 型号：PP835
· 品牌：ABB
· 系列：Panel 800（Compact HMI）
技术参数
| 参数项 | 指标值 |
|---|---|

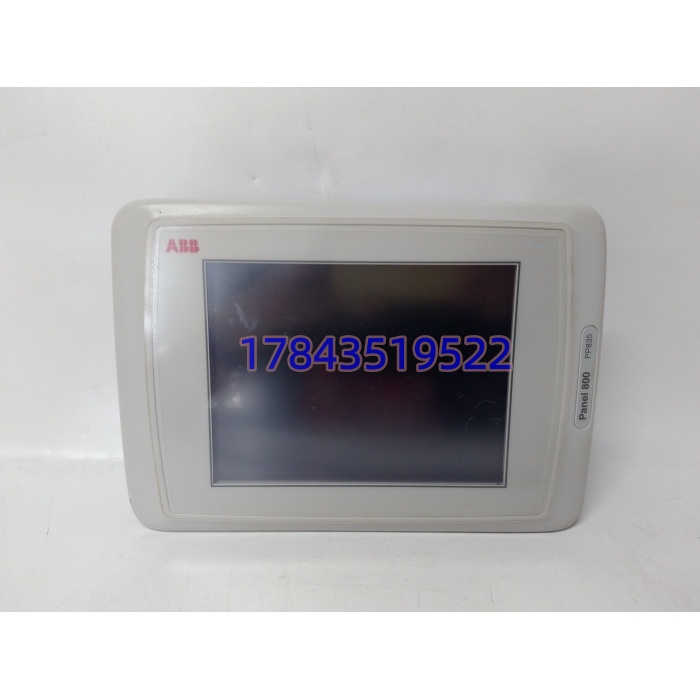

| 显示 | 6.5″ TFT-LCD，640×480 px，64K 色 |
| 触控 | 电阻式触摸（聚酯覆膜，标称 100 万次手指操作） |
| 前面板尺寸 | 219 × 154 mm（开孔依安装框） |
| 安装深度 | 56 mm（含间隙约 156 mm） |
| 处理器/资源 | 板载 32 位 MCU，应用 Flash 12 MB，实时时钟 ±20 ppm（CR2450 后备，寿命 ≥3 年） |
| 供电 | 24 VDC（20-30 VDC），典型 0.4 A，最大 0.9 A，内部 3.15 A T 熔丝 |

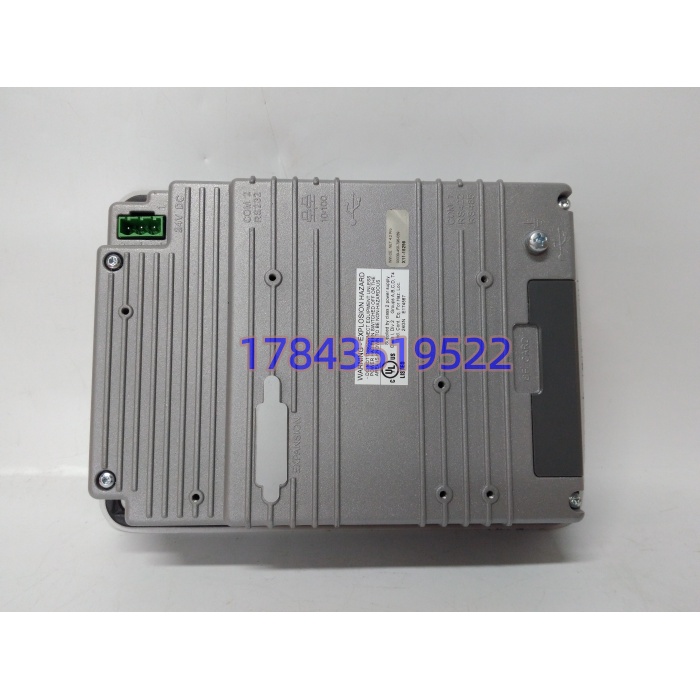

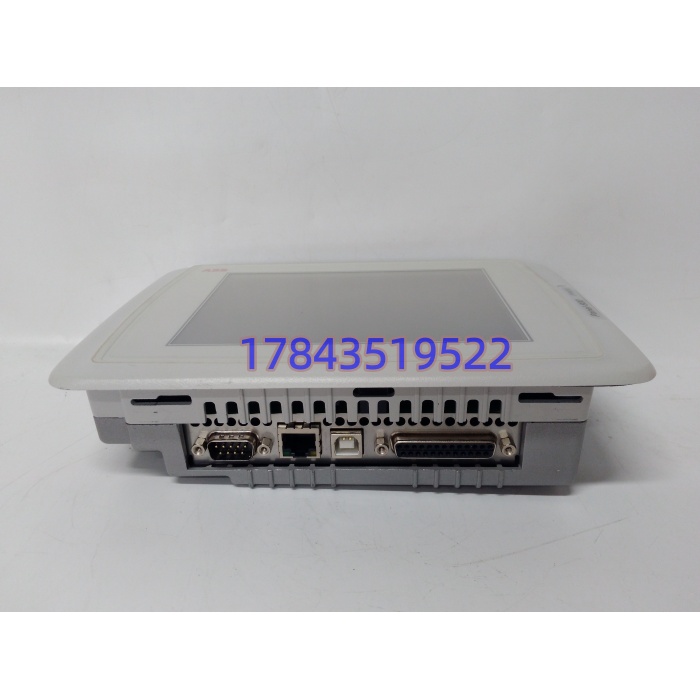

| 通讯接口 | 1×RS232 (9-pin D-sub)、1×RS422/485 (25-pin D-sub)、1×RJ45 以太网 10/100 Mbps、1×USB Host A、1×USB Device B |
| 存储扩展 | CompactFlash Type I/II 插槽 |
| 防护等级 | 前面板 IP66，后面板 IP20 |
| 工作温度 | 垂直安装 0~+50 ℃ / 水平安装 0~+40 ℃（存储 -20~+70 ℃） |
| 湿度 | 5-85 % 非冷凝 |
| 认证 | CE / UL 508 / UL 1604 Class I Div 2 / DNV / NEMA 4x 室内 |
| 组态软件 | ABB Panel Builder 800（V5.x/V6.x 工程文件） |
| 重量 | 约 1.2 kg |
产品介绍
控制室里 AC800M 跑得好好的，操作工却因为老式按钮盘看不出罐液位趋势而误开阀——PP835 就是补“图形化人机交互”这块短板的标准件。6.5 寸 TFT 在 Panel 800 里属于紧凑档，640×480 够画 60 个画面、挂 1000 个通信标签、跑 400 条内部报警，连 3 种驱动（Modbus RTU/TCP、ABB Slim、第三方 PLC 都行），Panel Builder 800 拖控件半小时出首屏。
严格来说它只在 ABB Panel 800 体系里算原生 HMI：R1（3BSE042234R1）是早期 PP835 行，PP835A R2 是后期硬件微调件（背光由 CCFL 转 LED 的批次差异需注意），前面板开孔一致、组态文件向下兼容，但老 R1 工程若用了已弃用脚本函数，升 R2 屏后需在 Panel Builder 里做一次语法检查。某个污水处理厂碰到过：原柜 2011 年 PP835 R1 触摸层失效但显示正常，换 R2 新屏直接下原 .ipc 工程，开机校一次触摸就接班，没动控制器一行代码——这就是 Panel 800 家族在老改造项目里被留进备件表的理由：屏坏了换屏，逻辑不动。它不适合拿去当 PLC 主机用（搜页里写“32 DI/16 AI”是把 I/O 卡参数错挂上来了），强写逻辑得回 AC800M 做。
替换与升级建议
- 直接替换：同型号 PP835 3BSE042234R1（或后期 PP835A 3BSE042234R2）——开孔、螺丝孔距、24 VDC 供电、Panel Builder 工程全部向下兼容；R1 换 R2 唯一动作是下工程前跑一次 Builder 的“Check Project”，背光 CCFL→LED 不影响使用。
- 同族升级（需评估画面量）：PP836（6.5″ 高亮）/ PP845（12.1″）——若原 60 画面不够用、要加趋势归档和配方，可升 PP836；但开孔变大，柜门要重割，不属于拔插级。
- 软件兼容（需改配置）：PP831 老款升级到 PP835——同属 Panel 800 早期代，但 PP831 是 4.7″ 单色/小彩屏，工程变量数和字体都受限，旧 .pbw 工程升 需重排画面布局，不是纯下装。
- 硬件不兼容：（部分商家页写“控制模块 8 通道”）——它是面板式 HMI，走以太网/串口连控制器，物理上不进机架槽。
- 采购忠告：3BSE042234R1 里的 R1 是修订版不是电压也不是尺寸；询价必须把 完整写进合同，只写 供应商可能发 PP835A R2 或把 PP836 混发，工程虽能下但背光配件和后储电池型号会有细微差别。
